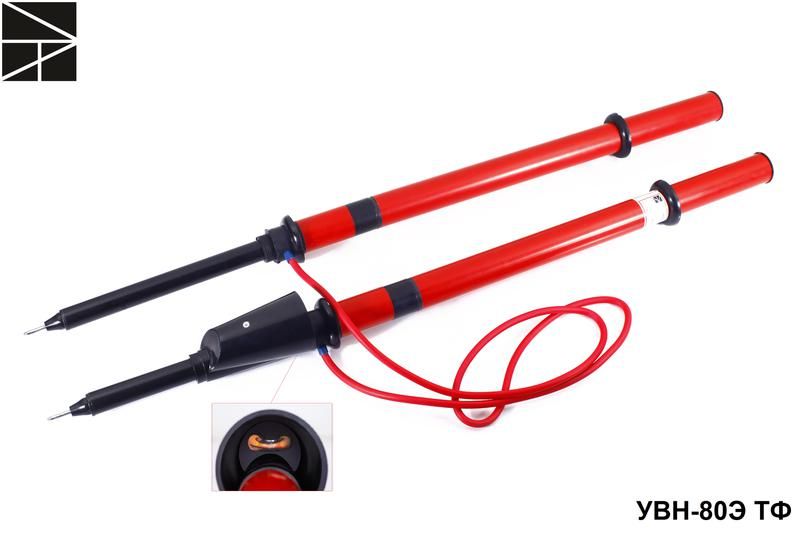

Указатель напряжения УВН-80Э ТФ 6/10 кВ Электро Трейд ET-UVN102

Указатель напряжения УВН-80Э ТФ от Электро Трейд - устройство контактной индикации для проверки наличия высокого напряжения в сетях 6–10 кВ. Применяется при работах на кабельных линиях и трансформаторах, обеспечивает безопасную сверку фаз перед подключением.

Назначение и область применения

Указатель напряжения УВН-80Э ТФ используется исключительно для определения наличия напряжения в электроустановках переменного тока 6–10 кВ, частотой 50 Гц. Его основная задача - проверить совпадение фаз между двумя участками сети до проведения операций по соединению: например, при замене кабеля, подключении трансформатора или переключении питания. Устройство не предназначено для измерения точного значения напряжения - только для сигнализации его наличия.

Технические характеристики

• Тип изделия: указатель напряжения
• Класс напряжения сети: 6/10 кВ
• Способ измерения: контактный - требует прямого контакта с токоведущими частями
• Индикация: световая - сигнал подается через яркий светодиод
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Указатель напряжения УВН-80Э ТФ работает без внешнего питания - энергия берётся непосредственно из контролируемой цепи. Для работы необходимо надёжно зафиксировать рабочие контакты устройства на фазных проводниках. Монтаж выполняется только после отключения нагрузки и соблюдения мер безопасности. Никаких дополнительных кабелей, адаптеров или батарей не требуется.

Безопасность и стандарты

Указатель напряжения УВН-80Э ТФ соответствует требованиям к оборудованию для работы в высоковольтных установках. Контактные части выполнены из изолирующих материалов, обеспечивающих защиту от случайного прикосновения к токоведущим элементам. Однако использование допускается только обученным персоналом с применением средств защиты: диэлектрических перчаток, штанг и других инструментов, предусмотренных ПТЭ и ПБ.

Преимущества

• Простота использования - достаточно прикоснуться к фазе, чтобы получить визуальный сигнал
• Надёжность - отсутствие электронных компонентов, чувствительных к помехам
• Автономность - не нуждается во внешнем питании
• Высокая устойчивость к внешним воздействиям благодаря герметичной конструкции

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Не подходит для контроля напряжений ниже 6 кВ или выше 10 кВ
• Не является измерительным прибором - нельзя использовать для определения величины напряжения
• Запрещён монтаж при наличии нагрузки - работа возможна только после отключения оборудования
• Не рекомендован для использования в условиях повышенной влажности без дополнительной защиты корпуса

Примеры использования

• Проверка совпадения фаз перед подключением нового кабеля к распределительному пункту
• Подтверждение отсутствия напряжения на конце кабеля перед заземлением
• Сверка фаз двух секций трансформаторной подстанции перед параллельной работе
• Обслуживание воздушных и кабельных линий 6–10 кВ в городских и промышленных сетях

Практические советы

• Перед каждым использованием проверяйте целостность корпуса и изоляции - трещины или повреждения недопустимы
• При работе используйте только диэлектрические средства защиты - даже при кажущемся отсутствии напряжения
• Храните УВН-80Э ТФ в сухом месте, избегая механических ударов и перегрева
• При длительном хранении периодически проверяйте работу устройства на известном источникe напряжения
• Артикул et-uvn102 - единственный идентификатор для заказа запасных частей или аналогов; сохраняйте его при оформлении заявок
