Узел крепления натяжной УК-ОК-01 SUPRLAN 08-0310 Net.on

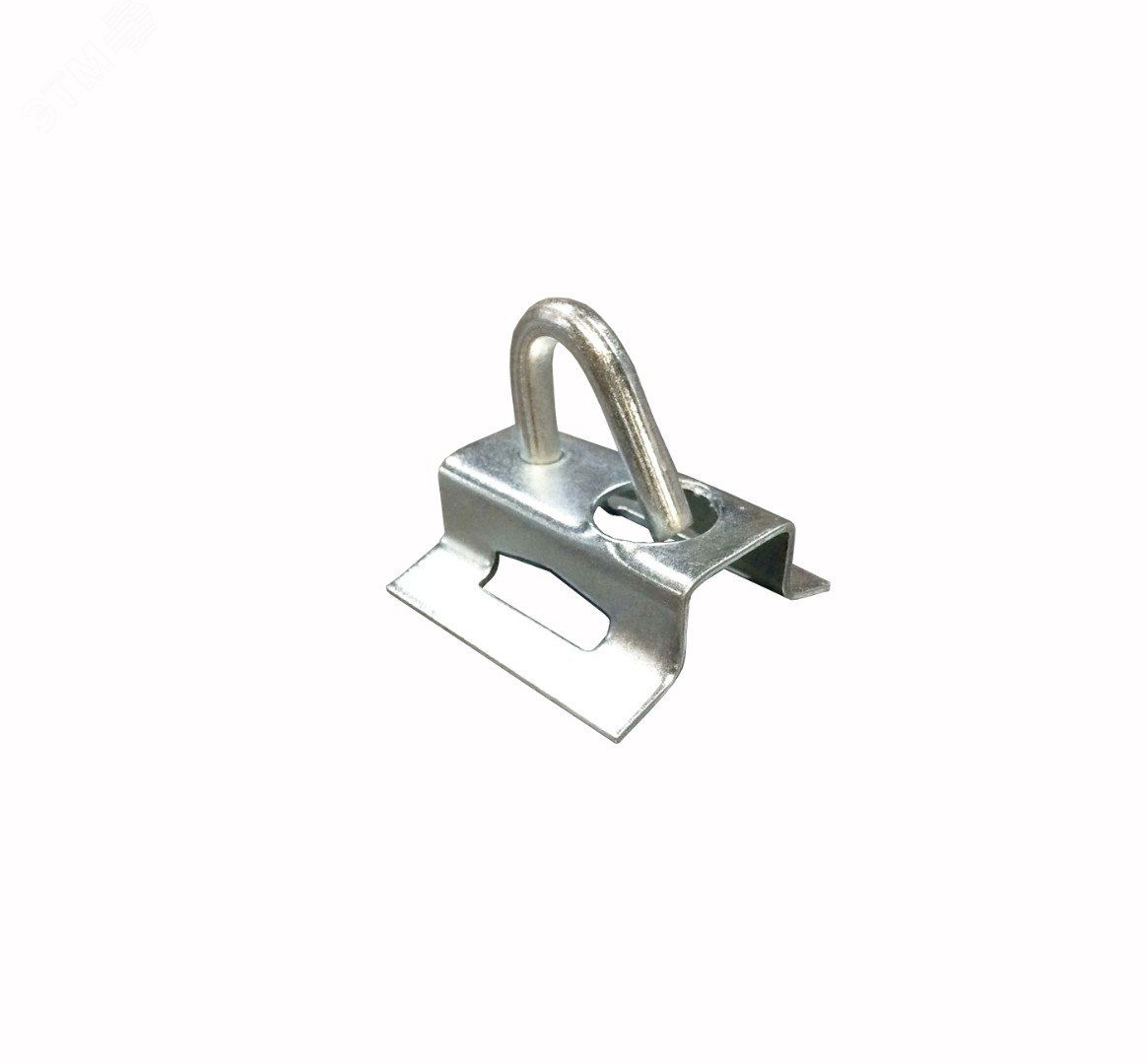

Узел крепления натяжной УК-ОК-01 от Suprlan - надёжный элемент для фиксации и натяжения оптического кабеля на опорах воздушных линий. Артикул 08-0310 обеспечивает долговечную работу в условиях открытой местности благодаря оцинкованной стали и совместимости со стандартными комплектующими.

Назначение и область применения

Узел крепления натяжной УК-ОК-01 используется исключительно для установки оптических кабелей на опоры воздушных линий связи (ВЛ). Он обеспечивает механическую фиксацию кабеля под натяжением, предотвращая провисание и перегрузку. Применяется в телекоммуникационных сетях, где требуется прочное и долговечное крепление без повреждения оболочки кабеля.

Технические характеристики

• Предельная нагрузка: 1,5 кН - максимальная допустимая сила натяжения, которую выдерживает узел без деформации;
• Материал: сталь оцинкованная - защищает от коррозии в атмосферных условиях;
• Тип изделия: узел крепления натяжной - предназначен для работы на растяжение, не рассчитан на изгиб или боковые нагрузки;
• Артикул: 08-0310 - уникальный идентификатор для заказа и замены;
• Производитель: Suprlan - серия изделий ориентирована на применение в силовых и коммуникационных сетях.

Совместимость и монтаж

Узел крепления натяжной УК-ОК-01 монтируется на опоры ВЛ с помощью ленты из нержавеющей стали С201 и скрепа. Лента должна иметь достаточную ширину и толщину для равномерного распределения нагрузки. Крепление выполняется путём обхватывания опоры и фиксации через зажимную часть узла. Для правильной сборки необходимо использовать только рекомендованные комплектующие - лента С201 и соответствующие скрепы.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или МЭК, однако выполнено в соответствии с требованиями промышленного применения в энергетических и телекоммуникационных системах. Антикоррозийное покрытие снижает риск отказа в условиях повышенной влажности и загрязнённой среды.

Преимущества

• Высокая прочность при натяжении - способен выдерживать до 1,5 кН без потери формы;
• Защита от коррозии - оцинкованная сталь увеличивает срок службы в открытом воздухе;
• Простота монтажа - требует минимум инструментов: плоскогубцы и ключ для затяжки скрепа;
• Совместимость с распространёнными материалами - работает с лентой С201, которая легко доступна на рынке.

Ограничения применения

• Не предназначена для крепления силовых кабелей - только оптические;
• Не выдерживает ударные, вибрационные или боковые нагрузки - применяется только на прямом натяжении;
• Не подходит для крепления на металлические опоры с малым диаметром - требуется минимальная площадь поверхности для плотного обхвата лентой;
• Запрещено использование с другими типами лент или хомутов - это нарушает расчётную нагрузку и безопасность.

Примеры использования

• Фиксация оптического кабеля между деревянными столбами на участках ВЛ протяжённостью более 50 метров;
• Установка на железобетонные опоры в сельской местности при прокладке FTTH-сетей;
• Подвеска кабеля на существующих линиях связи без демонтажа старых креплений.

Практические советы

• Перед монтажом проверьте целостность цинкового слоя - при наличии глубоких царапин или сколов рекомендуется обработать место антракоррозийным составом;
• При использовании ленты С201 соблюдайте шаг затяжки скрепа - слишком сильное натяжение может вызвать пластическую деформацию узла;
• Рекомендуемый угол натяжения - не более 45° к горизонтали; большие углы увеличивают риск соскальзывания;
• Для контроля натяжения используйте динамометрический ключ - даже небольшое превышение 1,5 кН может привести к выходу из строя.
