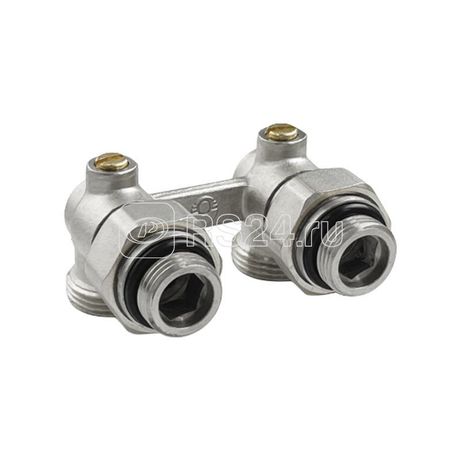

Узел угловой для нижн. подкл. рад. 3/4дюйм с компл. адаптеров 1/2дюйм (48/8) К VALFEX VF.345.02.034.012

Узел угловой для нижнего подключения радиатора 3/4 дюйма с комплектом адаптеров 1/2 дюйма (48/8) от VALFEX предназначен для удобного и герметичного соединения радиатора с трубой, идущей внизу. Комплект включает все необходимые элементы для перехода с 3/4 на 1/2 дюйма, что упрощает установку в системах с уже смонтированными трубами меньшего диаметра.

Назначение и область применения

Этот узел используется для нижнего подключения радиаторов в системах центрального или автономного отопления. Особенно актуален там, где трубы проходят в полу или вдоль стен на уровне пола, а сам радиатор необходимо подключить перпендикулярно. Подходит для биметаллических, алюминиевых и чугунных радиаторов с нижними выходами. Применяется в жилых домах, офисах, общественных зданиях.

Технические характеристики

• Материал: латунь - обеспечивает прочность, коррозионную стойкость и долгий срок службы;
• Размер входного патрубка: 3/4 дюйма (наружная резьба);
• Размер выходного патрубка: 1/2 дюйма (наружная резьба);
• Комплектация: включает два адаптера для перехода с 3/4" на 1/2", один угловой поворотный элемент и крепежные детали;
• Тип резьбы: метрическая / дюймовая (по стандарту NPT/G);
• Рабочее давление: до 10 бар (при температуре до 95 C);
• Рабочая температура: от +5 C до +95 C.

Совместимость и монтаж

Узел совместим с любыми радиаторами, имеющими нижнее подключение с резьбой 3/4". Адаптеры позволяют подключить его к трубам диаметром 1/2" - типичным для современных систем отопления. Монтаж выполняется вручную с использованием гаечного ключа. Перед сборкой рекомендуется использовать ленту ФУМ или пасту для резьбовых соединений. Убедитесь, что посадочные места на радиаторе и трубе чистые и не имеют деформаций. Нельзя применять силовые рычаги - перетянуть резьбу легко, а восстановить сложно.

Преимущества

• Изготовлен из качественной латуни - не требует замены в течение всего срока службы системы;
• Комплексный подход: всё нужное в одном комплекте - не надо докупать отдельные фитинги;
• Угол 90° позволяет минимизировать выступание радиатора от стены, экономя пространство;
• Стандартные размеры резьбы обеспечивают универсальную совместимость с большинством европейских и российских моделей радиаторов.

Ограничения применения

• Не предназначена для работы с высокотемпературными теплоносителями выше 95 C - например, в паровых системах;
• Не подходит для систем с агрессивными средами (например, с добавлением антифризов на основе этиленгликоля в концентрациях свыше 50%, если не указано иное производителем);
• Не следует использовать в открытых системах с постоянной циркуляцией воздуха - риск окисления внутренних поверхностей;
• Запрещено применять в качестве основного запорного устройства - он не рассчитан на частое переключение потока.

Примеры использования

• Подключение радиатора в ванной комнате, когда труба подводится через пол, а радиатор установлен вдоль стены;
• Обновление старой системы отопления, где трубы были заменены на более тонкие (1/2"), а радиаторы остались с 3/4" выходами;
• Монтаж в многоквартирном доме при замене одного радиатора без переделки всей разводки.

Практические советы

• Перед покупкой проверьте диаметр резьбы на вашем радиаторе - иногда она может быть внутренней, тогда потребуется переходник с внутренней на наружную резьбу;
• Если система давно не обслуживалась, промойте каналы узла перед установкой - внутри возможны остатки сварки или ржавчины;
• После монтажа проведите пробное опрессование - медленно поднимите давление до рабочего уровня и проверьте соединения на протечки;
• Артикул vf.345.02.034.012 от VALFEX имеет точную соответствие чертежам производителей радиаторов Buderus, Riello, Kermi - используйте его как эталон при подборе аналогов.
