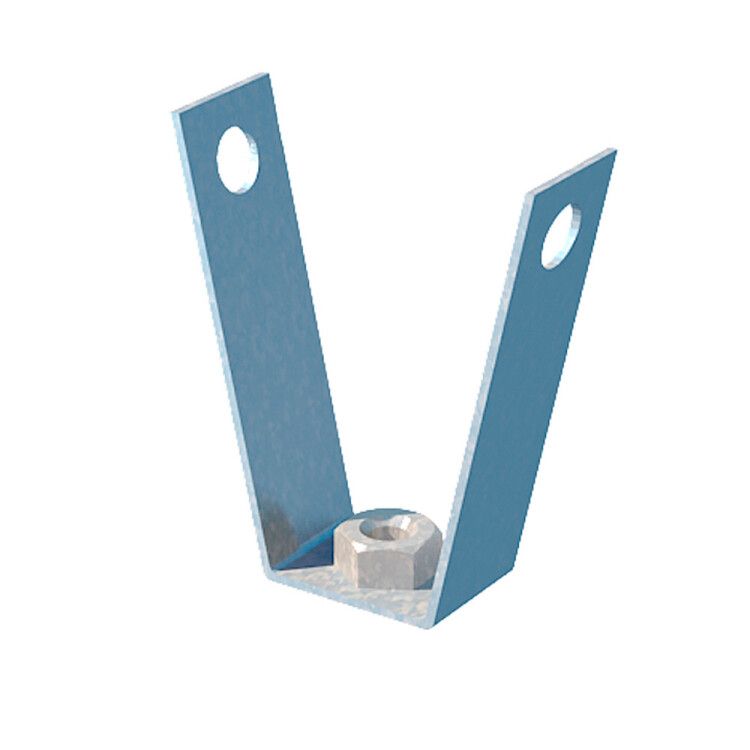

Подвес V-образный для профнастила c гайкой М10 | VPSM10 КМ-профиль LO0903

Краткое общее описание: V-подвес для профнастила М10 КМ-профиль - это стальной элемент с цинковым покрытием, предназначенный для надежного крепления профилированных листов к несущим конструкциям. Артикулы lo0903 и vpsm10 обеспечивают совместимость со всей серией аксессуаров ТМ СИСТЕМА КМ®, особенно эффективны при монтаже кровель и стеновых панелей в закрытых помещениях.

Назначение и область применения

V-подвес для профнастила М10 КМ-профиль применяется для фиксации металлочерепицы, профнастила и других тонколистовых материалов на несущих конструкциях - балках, фермах или направляющих. Подходит для внутренних работ: производственные здания, ангары, складские помещения, теплицы. Элемент обеспечивает удержание листового материала при минимальном провисании и равномерном распределении нагрузки.

Технические характеристики

• Диаметр резьбы: 10 мм - позволяет использовать стандартные болты M10 для крепления к несущей конструкции;
• Толщина материала: 2 мм - достаточная жесткость для восприятия веса профнастила и внешних воздействий;
• Материал: сталь - высокая прочность и долговечность при правильной защите;
• Покрытие: оцинковка по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к механическому повреждению и коррозии;
• Исполнение: трапециевидное крепление - форма соответствует профилю стандартного профнастила, исключает проскальзывание;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в условиях умеренного и холодного климата, в том числе с перепадами температур до –45 C;
• Огнестойкость: да - материал не поддерживает горение, не выделяет токсичных веществ при нагреве;
• Цвет: серый - единый цветовой ряд с другими компонентами системы КМ-профиль.

Совместимость и монтаж

V-подвес для профнастила М10 КМ-профиль совместим со всеми типами металлических лотков и крепежных систем серии ТМ СИСТЕМА КМ®. Для установки требуется:

• Сверло с диаметром сверла 10–11 мм для проделывания отверстий в несущей конструкции;
• Болт M10 с шайбой и гайкой - рекомендуется использовать класс прочности 8.8 и выше;
• Фиксация осуществляется через два отверстия в основании подвеса - один для крепления к конструкции, второй для фиксации профнастила;
• Не требует специальных инструментов - достаточно гаечного ключа или шуруповёрта с насадкой под головку болта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Применение оцинковки по методу Сендзимира соответствует международным нормам защиты стали от коррозии. Огнестойкость подтверждается отсутствием горючести материала - изделие не является источником распространения пламени.

Преимущества

• Высокая устойчивость к вибрациям - идеально для объектов с работающим оборудованием (конвейеры, вентиляторы);
• Защита от коррозии благодаря глубокому цинкованию - срок службы более 15 лет в сухих и умеренно влажных условиях;
• Жесткая трапециевидная форма - гарантирует точную посадку на ребро профнастила без дополнительных регулировок;
• Единая система крепления - возможность комбинирования с другими элементами серии КМ-профиль без адаптеров;
• Готовые отверстия - снижают время монтажа и риск ошибок при сверлении.

Ограничения применения

• Не предназначен для постоянного контакта с водой - не рекомендуется для открытых площадок с частыми осадками без дополнительной гидроизоляции;
• Не следует применять в агрессивных химических средах (например, в химпроизводстве, гальванических участках) - даже оцинковка имеет ограниченную стойкость к кислотам и щелочам;
• Запрещена установка на деревянные конструкции без предварительного усиления - стальная деталь требует жесткой опоры;
• Не подходит для крепления тяжелых панелей массой более 15 кг на единицу - возможна деформация при превышении расчетной нагрузки.

Примеры использования

• Крепление профнастила к металлическим фермам на крыше складского комплекса;
• Фиксация стеновых панелей в производственном корпусе с вибрационными станками;
• Монтаж кровельного покрытия на ангаре с температурными колебаниями зимой;
• Обустройство ограждающих конструкций в теплицах с искусственным освещением и вентиляцией.

Практические советы

• Перед монтажом проверьте соответствие шага гофры профнастила и положения отверстий в подвесе - они должны точно совпадать;
• Используйте пластиковую или резиновую прокладку между подвесом и поверхностью профнастила - это снизит уровень шума при ветре и предотвратит микроскопические повреждения покрытия;
• При использовании в условиях повышенной влажности (бассейны, мойки) дополнительно обработайте места крепления герметиком на основе силикона;
• Не затягивайте болты слишком сильно - это может вызвать деформацию тонкостенной конструкции подвеса;
• При замене старых креплений - всегда используйте новые болты M10; старые могут иметь резьбу с износом, что снижает надежность.
