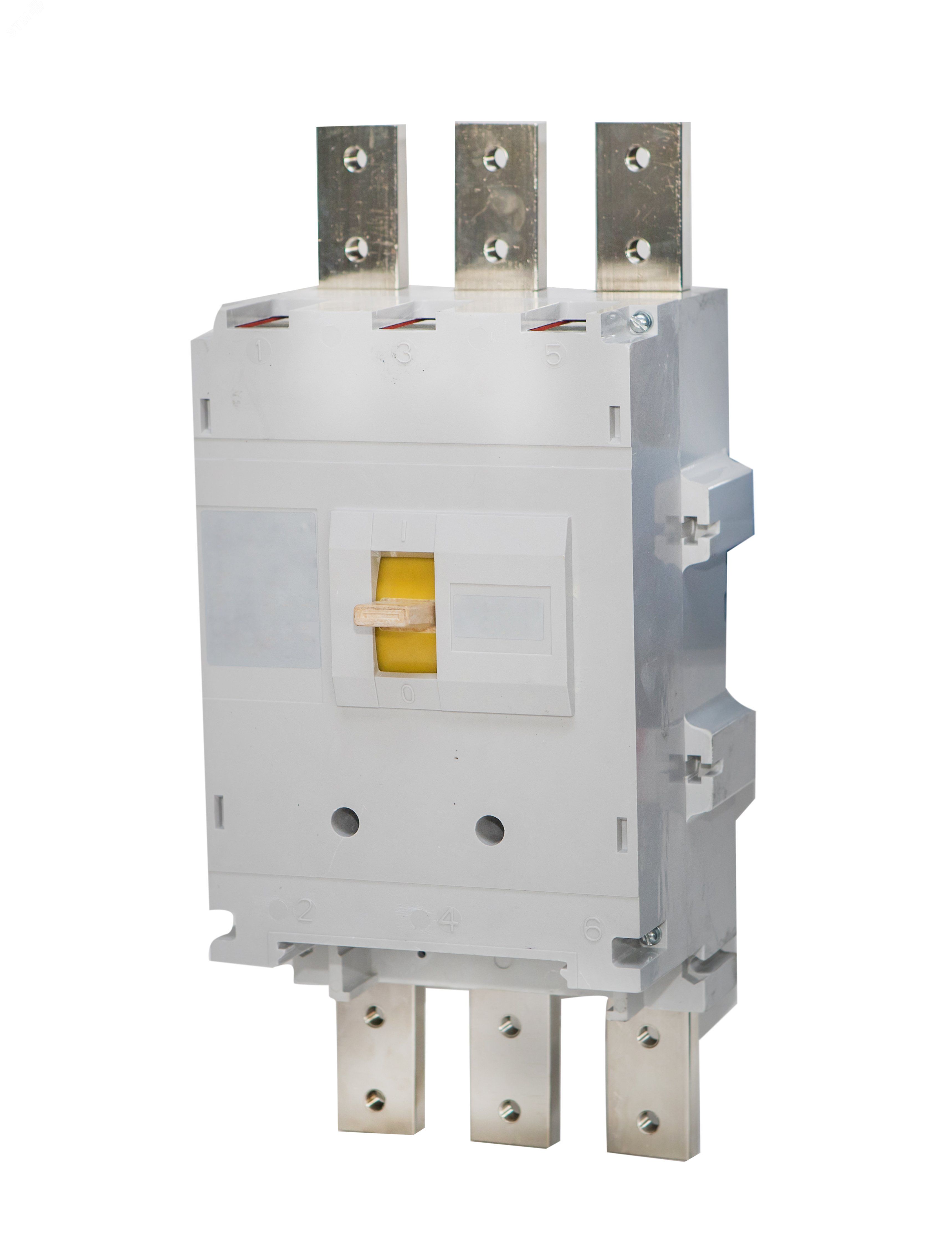

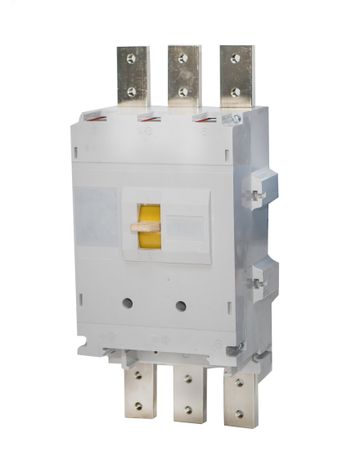

Выключатель автоматический в литом корпусе ВА52-41К-325310-1000А-1140AC-2500А-НР110-240AC-1З2Р-ВКС-УХЛ3 Контактор N1000-000001 Legrand

Автоматический выключатель в литом корпусе ВА52-41К-325310-1000А-1140AC-2500А-НР110-240AC-1З2Р-ВКС-УХЛ3 от Контактор Ульяновск предназначен для надёжного коммутирования нагрузки и защиты электрооборудования от перегрузок и коротких замыканий в сетях до 1140 В. Модель рассчитана на высокую рабочую токовую нагрузку - до 2500 А - и применяется в промышленных распределительных системах.

Назначение и область применения

Выключатель ВА52-41К используется для безопасного включения и отключения электрических цепей в штатном режиме, а также для аварийного отключения при возникновении короткого замыкания или значительного проседания напряжения. Подходит для установки в силовые щиты промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие мощные потребители энергии. Применяется в сетях переменного тока с частотой 50–60 Гц и напряжением до 1140 В.

Технические характеристики

• Максимальный рабочий ток: 2500 А
• Номинальное напряжение: до 1140 В AC
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (корпус); зажимы - IP00
• Исполнение: стационарное, с передним присоединением кабелей
• Привод: ручной
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата)
• Количество контактов: 1 нормально замкнутый + 2 нормально разомкнутых (1З2Р)

Совместимость и монтаж

Выключатель ВА52-41К имеет фиксированную конструкцию и монтируется исключительно в закрытые распределительные устройства. Присоединение внешних проводников осуществляется спереди - через верхние и нижние зажимы. Для правильного монтажа необходимо обеспечить доступ к лицевой стороне аппарата. Поскольку степень защиты зажимов - IP00, все соединения должны выполняться внутри защищённого щита. Напряжение управления контактами - 110–240 В AC, что позволяет использовать его совместно с большинством промышленных устройств управления.

Безопасность и стандарты

Выключатель ВА52-41К соответствует требованиям ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция предотвращает случайное прикосновение к токоведущим элементам при закрытом корпусе. Отключение происходит механически - без зависимости от внешнего питания, что повышает отказоустойчивость в аварийных ситуациях.

Преимущества

• Высокая коммутационная способность - до 2500 А - делает модель подходящей для крупногабаритных промышленных систем
• Литой корпус обеспечивает прочность и долговечность даже в условиях повышенной вибрации
• Поддержка двухчастотных сетей (50/60 Гц) увеличивает универсальность применения
• Наличие вспомогательных контактов (1З2Р) позволяет легко интегрировать сигналы состояния в системы контроля и автоматизации
• Климатическое исполнение УХЛ3 гарантирует работу при температуре от −40 C до +40 C

Ограничения применения

• Не для мобильных или портативных установок - только стационарная установка
• Зажимы не защищены (IP00): запрещено открывать крышку во время работы
• Не предназначен для постоянного регулярного включения/выключения - оптимизирован для защиты, а не для частой оперативной коммутации
• Требуется соблюдение минимальных зазоров между аппаратом и другими компонентами для теплоотвода

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными двигателями
• Защита линии питание конвейера на пищевом заводе
• Коммутирование основного контура в системе водоснабжения с насосами большой мощности
• Обеспечение безопасности в электросетях горнодобывающего оборудования

Практические советы

• Перед установкой проверьте соответствие номинала тока (2500 А) вашей нагрузке - не допускайте длительной работы близко к максимуму
• При использовании в условиях низких температур (УХЛ3) убедитесь, что помещение не переохлаждается ниже −40 C
• Для удобства обслуживания рекомендуется располагать выключатель ВА52-41К на уровне глаз - так проще контролировать положение рычага
• При необходимости сигнализации состояния используйте встроенные контакты 1З2Р - они работают параллельно с основным механизмом
• Не путайте этот аппарат с модульными автоматами - он требует специализированных DIN-рейок или рамочных монтажных платформ
