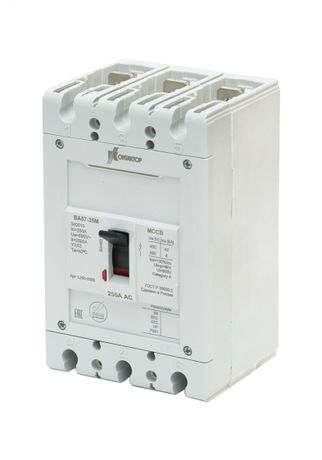

Выключатель автоматический ВА57-35М-340010-160А-690АС-630А-УХЛ3 | L250-0210 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, доступный в исполнении на 160–630 А, сочетает надёжность литого корпуса, гибкую модульную комплектацию и соответствие требованиям российского производства - он востребован в промышленности, ЖКХ и инфраструктурных проектах.

Назначение и область применения

ВА57-35М-340010 используется для защиты силовых цепей переменного и постоянного тока. Применяется в распределительных щитах промышленных предприятий, объектах ЖКХ, агропромышленных комплексах, коммерческих зданиях и транспортной инфраструктуре. На постоянном токе - в системах альтернативной энергетики, дата-центрах и тяговых установках. Подходит для мест с высокой нагрузкой и требованием к отказоустойчивости.

Технические характеристики

• Номинальный ток: 160 А – 630 А (вариант 690 АС - для специальных исполнений)
• Отключающая способность: до 42 кА
• Исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Конструкция: литой корпус, обеспечивающий механическую прочность и изоляцию
• Тип тока: переменный (AC) и постоянный (DC) - зависит от модели
• Управление: ручное, возможна установка мотор-привода и поворотной рукоятки

Совместимость и монтаж

ВА57-35М-340010 совместим с широким спектром аксессуаров, которые можно смонтировать самостоятельно:

• Напряжение расцепления (НР) - для дистанционного отключения
• Реле максимального напряжения (РМН)
• Дополнительные контакты (ДК) - для сигнализации состояния
• Втычные устройства - переднее и заднее присоединение проводов
• Мотор-привод - для удалённого управления
• Поворотная рукоятка - для удобства оперирования в плотных шкафах

Монтаж выполняется на DIN-рейке. Для правильного подключения важно соблюдать момент затяжки клемм - рекомендации указаны в руководстве производителя. Наличие регулируемых уставок позволяет адаптировать пороги срабатывания под конкретную нагрузку.

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Сертифицирован для работы в условиях, соответствующих классу защиты IP20. Обеспечивает безопасность при работе в сетях с высокими токами короткого замыкания благодаря предельной отключающей способности 42 кА.

Преимущества

• Литой корпус обеспечивает долговечность и защиту от внешних воздействий
• Гибкая система модификаций - можно доработать аппарат под задачу без замены всего устройства
• Поддержка регулируемых уставок - точная настройка защиты под реальные условия нагрузки
• Российское производство - соответствует программе импортозамещения, гарантированная доступность запчастей и сервиса
• Стабильная работа в экстремальных климатических условиях (УХЛ3)

Ограничения применения

• Не предназначен для частых включений/выключений - не является контактором для интенсивного циклического режима
• Для работы на постоянном токе требуется специальная версия; стандартная модель рассчитана только на переменный ток
• Не имеет встроенной защиты от скачков напряжения - требует доп. устройств (например, ОЗН)
• Максимальный ток 690 А - только в специализированных исполнениях, не во всех сериях

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощностью до 400 кВт
• Защита цепей питания насосных станций в системах водоснабжения
• Щиты постоянного тока в солнечных электростанциях (при использовании DC-версии)
• Распределительные пункты на железнодорожных станциях
• Энергообеспечение серверных помещений с автономным питанием

Практические советы

• Выбирая ВА57-35М-340010, проверьте, какой именно ток нужен - AC или DC - и выберите подходящую модификацию
• Для сложных систем используйте аксессуары: ДК для сигнализации положения, мотор-привод для дистанционного управления
• При монтаже в закрытые шкафы - предпочтительно заднее присоединение, чтобы освободить место передней части
• Перед первым включением убедитесь, что уставка тока срабатывания соответствует расчетному значению нагрузки
• Обязательно сохраняйте документацию - она содержит таблицы моментов затяжки клемм и схемы подключения аксессуаров
