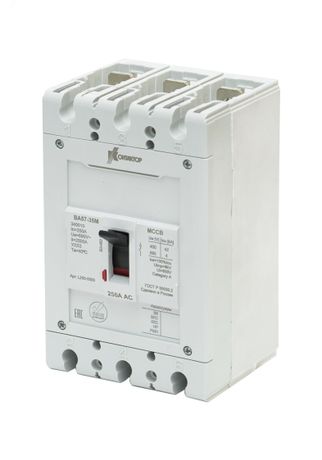

Выключатель автоматический ВА57-35М-340010-20А-690АС-500А-УХЛ3 | L250-1112 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010-20А-500А, УХЛ3 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, выполненный в литом корпусе, рассчитан на работу в условиях повышенной влажности и температурных колебаний, что делает его надёжным решением для промышленных и инфраструктурных объектов.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-20А-500А, УХЛ3 используется для защиты силовых цепей переменного тока напряжением до 690 В. Он подходит для установки в распределительных щитах промышленных предприятий, объектов ЖКХ, агропромышленных комплексов, коммерческих зданий и энергообъектов. Наличие исполнения УХЛ3 позволяет применять его в регионах с умеренным и холодным климатом, включая неотапливаемые помещения.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: до 690 В AC
• Отключающая способность: до 42 кА
• Исполнение: УХЛ3 - для работы при температуре от −40 C до +40 C и относительной влажности до 98 % при +25 C
• Конструкция: литой корпус, однополюсный
• Тип расцепления: тепловое и электромагнитное
• Подключение: винтовые зажимы, фронтальное присоединение проводов

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-20А-500А, УХЛ3 совместим с базовой системой монтажа DIN-рейки 35 мм. Присоединение проводов осуществляется через винтовые зажимы - допускается использование медных жил сечением до 16 мм2. Для увеличения функциональности можно дополнительно установить аксессуары: модульные расцепители (НР), реле максимального тока (РМН), дистанционные приводы (ДК), мотор-приводы и втычные устройства. Все аксессуары монтируются самостоятельно, без необходимости замены основного аппарата.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную эксплуатацию в условиях возможного воздействия внешних факторов благодаря герметичному литому корпусу. Изделие прошло сертификацию на соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Высокая отключающая способность (до 42 кА) - гарантирует надёжное отключение даже при серьёзных аварийных режимах
• Устойчивость к климатическим условиям (УХЛ3) - работает в суровых средах без потери характеристик
• Гибкая система доукомплектования - позволяет адаптировать аппарат под конкретные задачи без замены всего устройства
• Производство в России - поддерживает программы импортозамещения, обеспечивает доступность запчастей и сервиса

Ограничения применения

• Не предназначен для работы на постоянном токе - данная модель рассчитана исключительно на переменный ток (AC)
• Номинальный ток ограничен 20 А; для нагрузок выше требуется другая модель из серии (до 250 А)
• Отсутствуют встроенные регулируемые уставки - для точной настройки необходимо использовать внешние аксессуары
• Не рекомендуется для частого ручного включения/выключения - не является выключателем нагрузки, а предназначен для защиты

Примеры использования

• Защита цепей питания насосов и компрессоров на водоканалах
• Распределение электроэнергии в производственных линиях пищевой промышленности
• Щитовые устройства в административных зданиях и торговых центрах
• Обеспечение защиты вентиляционных систем в холодильных камерах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 20 А оптимально сечение 2,5–4 мм2 меди
• При использовании в сырых помещениях убедитесь, что корпус не закрыт теплоизоляцией - это снижает эффективность естественного охлаждения
• Для удалённого управления используйте мотор-приводы и дистанционные приводы - они легко устанавливаются на лицевую сторону
• При замене старого автомата учитывайте габариты: ВА57-35М имеет стандартные размеры, совместимые со многими аналогами, но проверьте посадочное место на DIN-рейке
• Запасные части и аксессуары для ВА57-35М-340010-20А-500А, УХЛ3 доступны через официальных дистрибьюторов бренда Контактор Ульяновск
