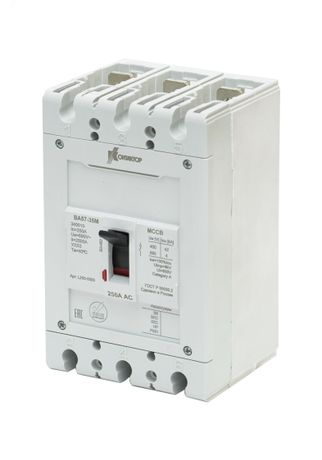

Выключатель автоматический ВА57-35М-340010-250А-690АС-1500А-УХЛ3 | L250-0004 Контактор (Legrand)

Автоматический выключатель в литом корпусе ВА57-35М-340010-250А-1500А от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, совмещённый с контактором, рассчитан на работу в сложных условиях промышленных и инфраструктурных объектов, где важна надёжность и гибкость монтажа.

Назначение и область применения

ВА57-35М-340010-250А-1500А - это комбинированный аппарат, сочетающий функции автоматического выключателя и контактора. Он используется для безопасного включения/выключения нагрузки и защиты цепи при аварийных ситуациях. Применяется в промышленности, энергетике, ЖКХ, агропромышленном секторе, коммерческом и гражданском строительстве. Также подходит для систем с постоянным током - например, в транспорте, альтернативной энергетике и дата-центрах. Благодаря исполнению УХЛ3, аппарат работает в условиях повышенной влажности и колебаний температур.

Технические характеристики

• Номинальный ток: 250 А
• Отключающая способность: до 42 кА (для переменного тока)
• Напряжение: до 690 В переменного тока (AC), до 1500 В постоянного тока (DC)
• Исполнение: УХЛ3 - для работы при температурах от −40C до +40C и высокой влажности
• Конструкция: литой корпус - обеспечивает механическую прочность и герметичность
• Тип аппарата: автоматический выключатель с интегрированным контактором

Совместимость и монтаж

ВА57-35М-340010-250А-1500А проектировался для модульного расширения функционала. Возможен самостоятельный монтаж аксессуаров: дополнительных контактов (НР, РМН), дистанционного управления (ДК), втычных устройств переднего и заднего присоединения, мотор-приводов и поворотных рукояток. Это позволяет адаптировать аппарат под конкретную задачу без замены основного устройства. Для монтажа требуется установка на DIN-рейку 35 мм. Подключение проводов - через зажимы с фиксацией болтами. Обязательно соблюдать момент затяжки, указанный в руководстве производителя.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному литому корпусу. Наличие сертификатов подтверждает соответствие нормам безопасности для промышленного оборудования в РФ.

Преимущества

• Высокая отключающая способность (до 42 кА) - гарантирует безопасность даже при серьёзных КЗ
• Гибкая настройка: можно доукомплектовать аксессуарами под нужды системы
• Стабильная работа в суровых климатических условиях (УХЛ3)
• Производство в России - поддержка программы импортозамещения, доступные запчасти и сервис
• Объединение двух функций (выключатель + контактор) снижает количество компонентов в щите

Ограничения применения

• Не предназначен для частого включения/отключения свыше 1000 циклов в год - для таких задач рекомендуются специализированные контакторы
• Не следует использовать вне диапазона температур −40…+40 C - риск потери герметичности и отказа механизмов
• Нельзя применять в средах со взрывоопасными газами или пылью - отсутствует взрывозащита
• Постоянный ток выше 1500 В не допускается - возможен арочинг и выход из строя контактной группы

Примеры использования

• Защита силовой цепи промышленного станка с частотным преобразователем
• Управление и защита насосной станции в системе водоснабжения
• Подключение солнечных панелей в микросетях с DC-нагрузкой до 1500 В
• Контроль питания в распределительных пунктах жилых домов и торговых центров
• Автоматизация линий конвейера с частыми пусками

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки (не более 250 А) и напряжения сети (AC 690 В / DC 1500 В)
• При использовании встык с другими аппаратами учтите габариты - ВА57-35М занимает 4 модуля на DIN-рейке
• Для удалённого управления используйте аксессуары ДК или мотор-привод - они легко устанавливаются после монтажа
• При работе с постоянным током обязательно соблюдайте полярность подключения
• Регулярно осматривайте контакты и зажимы - особенно в условиях влажности и пыли
• Запасные части и аксессуары для ВА57-35М совместимы с другими изделиями серии - удобно для обслуживания парка оборудования
