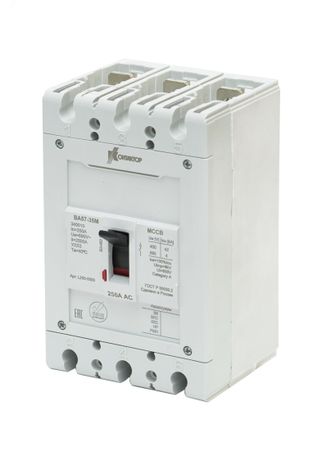

Выключатель автоматический ВА57-35М-340010-80А-690АС-1250А-УХЛ3 | L250-0505 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010 80А 1250А от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии ВА57-35М рассчитан на работу в промышленных и инфраструктурных системах, где важна надёжность и возможность модернизации через аксессуары.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010 80А 1250А используется для защиты силовых цепей переменного тока с номинальным током 80 А. Он подходит для установки в распределительных щитах промышленных предприятий, объектов ЖКХ, агропромышленных комплексов, коммерческих зданий и энергообъектов. Выключатель обеспечивает безопасную отсечку при аварийных ситуациях - перегреве проводки или коротком замыкании.

Технические характеристики

• Номинальный ток: 80 А
• Отключающая способность: 1250 А (класс ограничения тока - C)
• Тип расцепления: тепловое + электромагнитное
• Количество полюсов: 3
• Конструкция: литой корпус, компактная форма
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Рабочее напряжение: до 690 В переменного тока (AC)
• Частота: 50/60 Гц

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010 80А 1250А монтируется на DIN-рейку шириной 35 мм. Присоединение проводов осуществляется с помощью винтовых зажимов - допускается подключение однопроволочных медных жил сечением до 50 мм2. Для удобства обслуживания возможна установка аксессуаров: дополнительных контактов (НР, РМН), дистанционного управления (ДК), мотор-привода и поворотной рукоятки. Все аксессуары совместимы со всей серией ВА57-35М и устанавливаются самостоятельно без специального оборудования.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает предотвращение случайного прикосновения к токоведущим частям. Наличие механической блокировки положения «выкл» исключает самопроизвольное включение. Сертифицирован для работы в условиях повышенной вибрации и температурного колебания - от -40C до +70C.

Преимущества

• Увеличенная отключающая способность (1250 А) позволяет работать в сетях с высокими токами КЗ
• Литой корпус обеспечивает прочность и долговечность даже в агрессивной среде
• Поддержка доукомплектования аксессуарами даёт гибкость адаптации под задачи конкретного проекта
• Производство в России - соответствие требованиям программы импортозамещения
• Широкий диапазон рабочих температур делает его пригодным для использования вне помещений и в холодных регионах

Ограничения применения

• Не предназначен для работы на постоянном токе - для DC требуется другая версия аппарата
• Отключающая способность 1250 А недостаточна для сетей с токами КЗ выше 1,5–2 кА; в таких случаях нужен выключатель с классом B или D
• Не имеет встроенной регулировки уставок - для точной настройки необходимо выбирать модели с пометкой “регулируемые”
• Защита IP20 не обеспечивает герметичность - не рекомендуется для открытых площадок без кожуха

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Защита питания конвейерной линии на пищевом заводе
• Щит освещения и силовой нагрузки в административном здании
• Распределительный пункт на объекте ЖКХ с большой плотностью потребителей

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно соответствовать номинальному току 80 А (минимум 25 мм2 меди)
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы термического расцепителя
• Для удалённого управления используйте аксессуар ДК, установленный на фронтальной панели
• При необходимости замены - отключите питание, снимите крышку и открутите зажимы. Не требует калибровки после установки
• При проектировании учтите, что ВА57-35М-340010 80А 1250А не сочетается с аксессуарами других серий - только с ВА57-35М
