Выключатель автоматический ВА57-35М-640010-250А-440DC-2500А-УХЛ3 | L250D-0000 Контактор (Legrand)

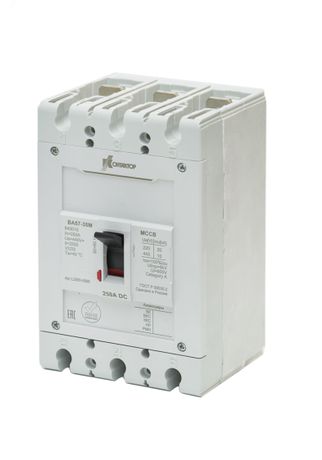

Автоматический выключатель в литом корпусе ВА57-35М-640010-250А-2500А и его вариация с контактным элементом для постоянного тока - надёжные устройства защиты цепей от перегрузок и коротких замыканий. Продукт серийно выпускается компанией КОНТАКТОР(группа Legrand) и предназначен для промышленного и инфраструктурного использования. Артикул l250d-0000 соответствует модели с номинальным током 250 А и отключающей способностью 2500 А.

Назначение и область применения

Этот автоматический выключатель используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Он обеспечивает безопасную отсечку питания при аварийных ситуациях, предотвращая повреждение оборудования и возгорание.

• Переменный ток (AC): подходит для промышленных установок, энергообъектов, систем ЖКХ, агропромышленных комплексов, торговых и офисных зданий.
• Постоянный ток (DC, модель с пометкой 440DC): применяется в транспортной инфраструктуре (электропоезда, троллейбусы), солнечных электростанциях, системах хранения энергии, дата-центрах и других объектах с источниками постоянного тока.

Технические характеристики

• Номинальный ток: 250 А
• Отключающая способность: 2500 А (при напряжении до 415 В AC / 440 V DC)
• Категория применения: B (для нагрузок с высокой начальной перегрузкой, например, двигатели)
• Степень защиты: IP65 (защита от пыли и струй воды из любого направления)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости)
• Тип конструкции: литой корпус - прочная герметичная оболочка, исключающая доступ к токоведущим частям
• Число полюсов: 3 (трёхполюсный)
• Напряжение: до 690 В AC / 440 V DC

Совместимость и монтаж

Выключатель ВА57-35М совместим со стандартными DIN-рейками шириной 35 мм. Установка осуществляется фиксацией на рейке с помощью защёлки. Для подключения используются винтовые зажимы - провода сечением до 120 мм2 (медь) допускаются без наконечников.

Имеется возможность доукомплектования:

• Независимый расцепитель (НР) - удалённое отключение
• Расцепитель минимального напряжения (РМН) - защита от просадки напряжения
• Дополнительные контакты (ДК) - сигнализация состояния (замкнут/разомкнут)
• Мотор-привод - дистанционное управление
• Втычные устройства - переднее или заднее присоединение кабелей
• Поворотная рукоятка - удобство оперирования в ограниченном пространстве

Подключение аксессуаров выполняется самостоятельно после установки основного аппарата. Все модули совместимы с конструкцией серии ВА57-35М.

Безопасность и стандарты

Автоматический выключатель ВА57-35М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает класс изоляции II, исключает случайный доступ к токоведущим частям благодаря литому корпусу. Сертифицирован для работы в условиях повышенной взрывоопасности и агрессивной среды (класс УХЛ3).

Преимущества

• Высокая отключающая способность (2500 А) позволяет защищать мощные системы даже при крупных КЗ
• Герметичный литой корпус снижает риск отказа из-за пыли, влаги и механических воздействий
• Возможность доукомплектации - гибкая адаптация под задачи конкретного проекта без замены всего аппарата
• Производство в России - соответствие требованиям программы импортозамещения, гарантированная доступность запчастей и сервиса
• Устойчивость к экстремальным температурам - работает в холодных регионах и на открытых площадках

Ограничения применения

• Не предназначена для защиты цепей с током выше 250 А - требуется выбор другого номинала
• Модель с постоянным током (440DC) нельзя использовать в сетях переменного тока - возможен выход из строя
• Не рекомендуется для бытового использования - слишком высокая мощность и стоимость
• Требуется точный учёт посадочного места: габариты аппарата не позволяют установить рядом другие устройства без зазора минимум 10 мм

Примеры использования

• Защита главного ввода на промышленном участке с двигателем 110 кВт
• Отключение батарейных массивов в солнечной электростанции (версия 440DC)
• Щитовая защита на железнодорожной станции - питание освещения и управления
• Цепи постоянного тока в дата-центре (UPS, серверные стойки)
• Оборудование агропромышленного комплекса: насосные станции, элеваторы, конвейеры

Практические советы

• Выбирая между AC и DC версией, проверьте тип сети - использование DC-модели в AC-сети недопустимо
• При монтаже в щите соблюдайте расстояние между аппаратами - не менее 10 мм для теплоотвода и обслуживания
• Для частого дистанционного управления используйте мотор-привод - он экономит время при плановых отключениях
• При использовании в сырых помещениях (например, на теплотрассе) обязательно проверяйте целостность уплотнений и состояние клемм
• При необходимости замены - можно заменить только модуль, не меняя весь выключатель; все аксессуары совместимы внутри серии ВА57-35М
