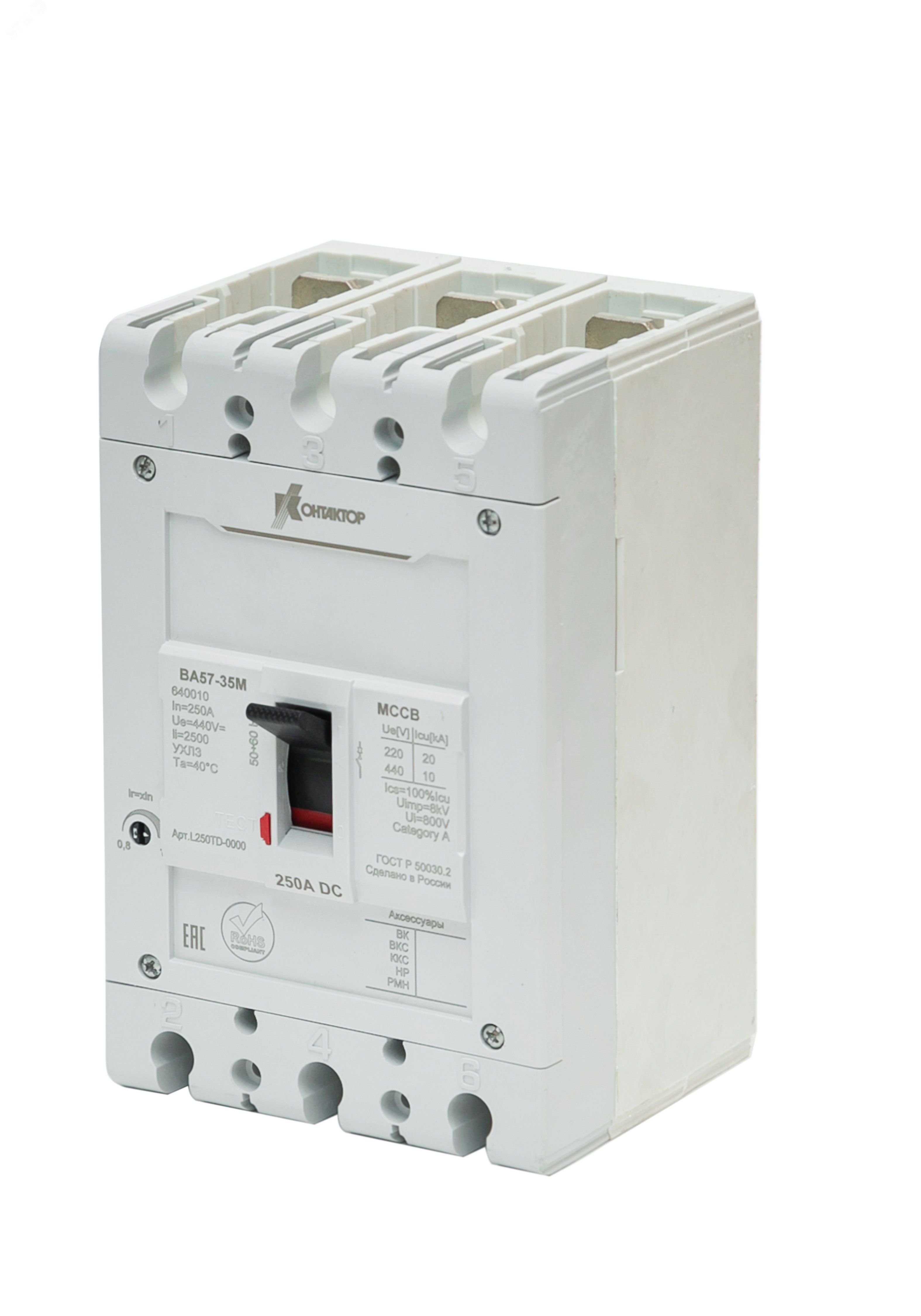

Выключатель автоматический ВА57-35М-640010-Р200А-440DC-1000А-УХЛ3 | L250TD-0107 Контактор (Legrand)

Автоматический выключатель ВА57-35М-640010-Р200А 1000А и его модификация с контактором ВА57-35М-640010-Р200А-440DC-1000А-УХЛ3 - устройства защиты цепей постоянного тока до 1000 А, предназначенные для надёжной работы в сложных условиях промышленной и транспортной инфраструктуры. Оба варианта принадлежат к серии ВА57-35М, произведены в России и совместимы с широким спектром аксессуаров.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Его основная задача - обеспечить безопасную отсечку питания при аварийных ситуациях, сохраняя целостность оборудования и персонала.

Модель с пометкой 440DC-1000А-УХЛ3 специально адаптирована для работы в системах постоянного тока напряжением до 440 В. Применяется в:

• Транспортной инфраструктуре - электровозы, метрополитены, зарядные станции;
• Альтернативной энергетике - солнечные электростанции, системы хранения энергии на базе аккумуляторов;
• Дата-центрах - питание серверных стоек, бесперебойники UPS;
• Промышленных установках с высокими требованиями к отказоустойчивости.

Технические характеристики

• Номинальный ток: 1000 А
• Номинальное напряжение постоянного тока: 440 В
• Отключающая способность: до 42 кА (по стандарту серии ВА57-35М)
• Степень защиты: IP65 (защита от пыли и струй воды из любого направления)
• Исполнение: УХЛ3 - для эксплуатации в умеренном и холодном климате, в помещениях с повышенной влажностью
• Конструкция: литой корпус, однополюсный, с механическим приводом
• Тип расцепителя: тепловой + электромагнитный (двухступенчатая защита)

Совместимость и монтаж

Автоматический выключатель ВА57-35М-640010-Р200А 1000А совместим со всеми аксессуарами серии ВА57-35М. Возможна комплектация:

• Независимым расцепителем (НР) - для удалённого отключения;
• Расцепителем минимального напряжения (РМН) - защита от просадки напряжения;
• Дополнительными контактами (ДК) - сигнализация состояния;
• Втычными устройствами - для переднего или заднего присоединения кабелей;
• Мотор-приводом - для дистанционного управления;
• Поворотной рукояткой - для удобного ручного оперирования.

Монтаж выполняется на DIN-рейке 35 мм. Клеммы рассчитаны на присоединение медных проводников сечением до 185 мм2. Для правильного подключения необходимо соблюдать полярность - вход и выход строго определены конструкцией аппарата.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для аппаратов постоянного тока. Сертифицирован для применения в программах импортозамещения. Конструкция исключает самопроизвольное включение после срабатывания - требуется ручное восстановление положения рычага.

Преимущества

• Высокая отключающая способность (до 42 кА) - гарантирует безопасность даже при крупных КЗ в мощных DC-системах;
• Готовность к доукомплектации - позволяет адаптировать устройство под конкретные задачи без замены всего аппарата;
• Российское производство - обеспечение долгосрочного сервиса, запчастей и технической поддержки;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и пыли;
• Жесткий литой корпус - устойчив к механическим воздействиям, вибрациям, коррозии.

Ограничения применения

• Не предназначен для переменного тока - использование на AC-сетях недопустимо;
• Максимальное напряжение - 440 В DC; превышение вызывает пробой дугогасительной камеры;
• Не имеет встроенной регулировки уставок - ток срабатывания фиксирован и не изменяем пользователем;
• Требуется точное соблюдение полярности при подключении - неверная сборка снижает надёжность дугогашения;
• Не рекомендован для частых циклов включения/выключения - длительная работа в режиме переключений сокращает срок службы контактов.

Примеры использования

• Защита батарейного массива в гибридной электростанции на 440 В DC, где важно быстрое отключение при перегреве или КЗ;
• Центральный выключатель в шкафу питания серверов дата-центра, обеспечивающий отсечку при скачке напряжения;
• Щитовая защита на депо метро - управление питанием тяговых цепей постоянного тока;
• Система зарядки электробусов - контроль нагрузки на выпрямители и аккумуляторные банки.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 1000 А используйте кабель минимум 185 мм2;
• При использовании в условиях вибраций (например, на подвижном составе) закрепите аппарат дополнительно болтами через монтажные отверстия;
• Для дистанционного управления выбирайте модель с предустановленным мотор-приводом - это проще, чем доработка после установки;
• Не допускайте попадания влаги внутрь корпуса - хотя степень защиты IP65 достаточна, герметичность теряется при некорректной затяжке крышек;
• При замене старого аппарата - сверьте тип и расположение клемм, чтобы не перепутать вход и выход, особенно в DC-системах.
