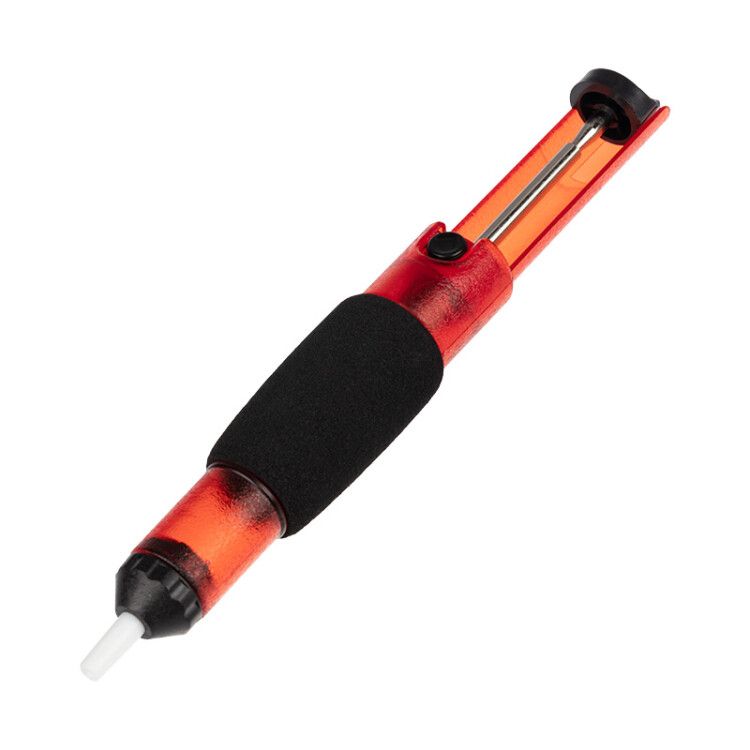

Экстрактор вакуумный припоя (оловоотсос), пластик, прозрачно-красный - 12-0204 MEET

Экстрактор вакуумный припоя REXANT 12-0204 - компактный инструмент для быстрого удаления расплавленного припоя с печатных плат, работающий за счет создания вакуума. Прозрачно-красный пластиковый корпус обеспечивает видимость процесса, а наконечник из PTFE предотвращает повреждение контактов.

Назначение и область применения

Экстрактор вакуумный припоя REXANT 12-0204 предназначен для точечного удаления припоя (олова) при ремонте, доработке или демонтаже SMD-компонентов на печатных платах. Подходит для радиолюбителей, сервисных мастерских и производственных участков, где требуется аккуратная работа с тонкопечатными платами. Инструмент особенно эффективен при замене микросхем, перемонтаже выводов и устранении бриджа между контактами.

Технические характеристики

• Принцип работы: вакуумный - создание разряжения при нажатии кнопки
• Объём всасывания: 2 см³ - достаточен для удаления до 5–8 выводов одновременно
• Внутренний диаметр наконечника: 3 мм - оптимальен для стандартных SMD-выводов и THT-отверстий
• Наружный диаметр наконечника: 3,2 мм - совместим с большинством жала паяльников
• Материал наконечника: политетрафторэтилен (PTFE) - термостойкий, не прилипает к припою, не царапает плату
• Материал корпуса: пластик - лёгкий, антикоррозийный, ударопрочный
• Антистатическое исполнение: да - безопасен для чувствительной электроники
• Тип изделия: ручной инструмент для удаления припоя

Совместимость и монтаж

Экстрактор вакуумный припоя REXANT 12-0204 не требует внешнего питания или подключения. Устанавливается вручную: наконечник плотно фиксируется в корпусе и легко заменяется при износе. Совместим со всеми типами паяльников, включая термовоздушные станции. Для работы достаточно нагрева припоя до температуры плавления (обычно 180–220 C). Не используйте с мощными паяльниками выше 80 Вт - риск перегрева наконечника.

Безопасность и стандарты

Инструмент имеет антистатическую защиту, что исключает повреждение CMOS-компонентов при использовании. Корпус выполнен из непроводящего пластика, соответствует требованиям безопасности для электроинструментов класса II. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Заменяемый наконечник из PTFE - продлевает срок службы и снижает затраты на обслуживание
• Прозрачная трубка - позволяет контролировать уровень захваченного припоя
• Подпружиненный поршень с одной кнопкой - удобно использовать одной рукой
• Легкий вес и эргономичная форма - снижают усталость при длительной работе
• Быстрая очистка - цилиндр снимается одним движением, не нужны специальные инструменты

Ограничения применения

• Не подходит для удаления больших объемов припоя (например, с многовыводных QFP/BGA) - требуется более мощный инструмент
• Рабочий объём ограничен 2 см³ - после одного цикла необходимо освобождать цилиндр
• Не предназначен для работы с высокотемпературным припоем (>260 C) - возможна деформация PTFE
• Не следует использовать в условиях повышенной влажности или пыли - попадание влаги в механизм снижает герметичность

Примеры использования

• Удаление припоя с выводов микросхем DIP/SOIC перед заменой
• Чистка отверстий в двусторонних платах после демонтажа THT-деталей
• Устранение бриджей между соседними контактами QFN/DFN
• Перемонтаж SMD-конденсаторов и резисторов 0603–1206
• Ремонт телефонов, планшетов, сетевых устройств и автомобильной электроники

Практические советы

• Перед работой всегда проверяйте, что наконечник плотно сидит - слабая посадка снижает вакуум
• После каждого использования очищайте цилиндр от остатков припоя - высохший металл труднее удалить
• Смазывайте поршневое кольцо силиконовой смазкой каждые 10–15 операций - это сохраняет герметичность
• Не давите на наконечник слишком сильно - он мягкий и может деформироваться
• Храните экстрактор вакуумный припоя REXANT 12-0204 в сухом месте, желательно в футляре - предотвращает повреждение наконечника
• Припой остывает внутри цилиндра за секунды - не трогайте инструмент сразу после использования, пока он не остынет
