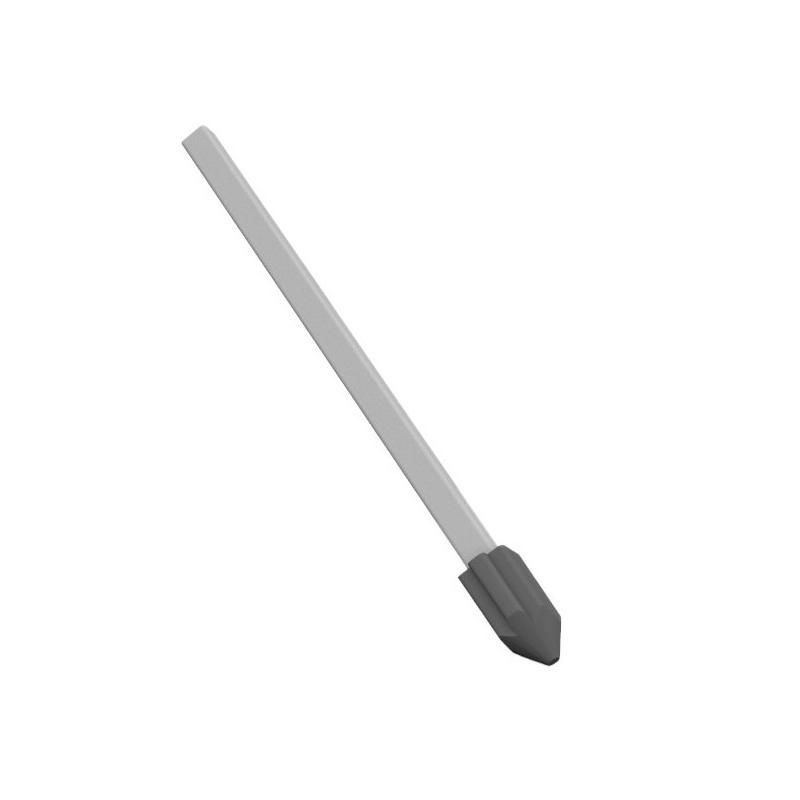

Вал OptiSwitch DI-16-125 200мм | 332099 КЭАЗ

Вал для переключателя OptiSwitch DI-16-125 длина 200 мм - это механический элемент, передающий движение от рукоятки к контактам выключателя-разъединителя. Применяется исключительно с переключателями OptiSwitch DI-16-125 от КЭАЗ для ручного коммутирования электрических цепей до 125 А.

Назначение и область применения

Вал для переключателя OptiSwitch DI-16-125 длина 200 мм служит для соединения рукоятки управления с механизмом переключения внутри выключателя-разъединителя. Он позволяет физически поворачивать контакты, чтобы включить или отключить питание. Подходит для установки в устройствах серии OptiSwitch DI-16-125, используемых в распределительных щитах, на станках, в коттеджах и промышленных объектах как основной или резервный рубильник.

Технические характеристики

• Тип изделия: вал для переключателя
• Длина: 200 мм
• Поперечное сечение: 8×8×8 мм (квадратный профиль)
• Способ монтажа: насадка на выходной вал аппарата
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Вал для переключателя OptiSwitch DI-16-125 длина 200 мм совместим только с выключателями-разъединителями серии OptiSwitch DI-16-125 от КЭАЗ. Устанавливается на шток механизма переключения через квадратное отверстие 8 мм. Монтаж выполняется после демонтажа старого вала: вставьте новый вал до упора и проверьте свободный поворот рукоятки без заеданий. Не применяйте силу - возможна деформация зубчатого зацепления внутри корпуса.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, предъявляемым к компонентам выключателей-разъединителей по ГОСТ Р 50030.3 и IEC 60947-3. Не является самостоятельным устройством защиты - работает только в составе сертифицированного выключателя OptiSwitch DI-16-125.

Преимущества

• Стандартный квадратный профиль 8 мм обеспечивает надёжную передачу крутящего момента без проскальзывания
• Увеличенная длина 200 мм позволяет устанавливать рукоятку вне плотно закрытых щитов - удобно для дистанционного управления
• Произведён из прочной стали с антикоррозийной обработкой - рассчитан на долгую эксплуатацию в условиях повышенной влажности и запылённости

Ограничения применения

• Не подходит для других моделей переключателей - даже аналогичных по току, если они не из серии OptiSwitch DI-16-125
• Не предназначен для автоматического привода - только ручное управление
• Не заменяет функциональные части аппарата: контакты, пружины, дугогасительные камеры
• Не используется в системах с напряжением выше 690 В переменного тока

Примеры использования

• Замена износившегося вала в распределительном щите коттеджа с выключателем OptiSwitch DI-125
• Модернизация станка: удлинение рукоятки для доступа с рабочей зоны при помощи этого вала
• Ремонт вводного рубильника в промышленном щите, где требуется увеличенная длина для вывода рукоятки на лицевую панель

Практические советы

• Перед установкой проверьте, что поперечное сечение вала точно совпадает с отверстием в механизме - 8×8 мм. Любые отклонения вызывают люфт или поломку
• Если вал сломан, но остальные детали исправны - заменяйте именно этот элемент, а не весь выключатель. Это снижает стоимость ремонта
• При сборке смажьте место входа вала в корпус специальной смазкой для электроконтактов - продлит срок службы и уменьшит трение
• Не используйте валы от других брендов - даже если размер совпадает, форма и материал могут отличаться, что нарушит работу механизма
