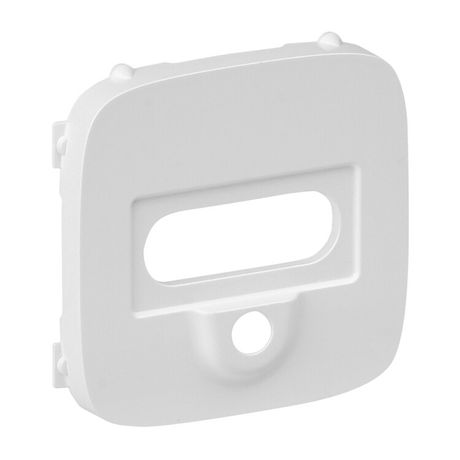

Механизм розетки аудио/видео Valena Allure HD15/гнездо Jack 3.5мм с лицевой панелью бел. Leg 754705 Legrand

Розетка аудио/видео для устройств с разъемами HD15 и гнездом Jack 3.5 мм с лицевой панелью белая от Legrand (артикул 754705) предназначена для надёжного подключения аудио-, видео- и сигнальных устройств в стационарных системах. Механизм с центральной платой и скрытым монтажом обеспечивает чистую интеграцию в интерьер, особенно в офисах, студиях и медицинских учреждениях.

Назначение и область применения

Эта розетка используется для подключения оборудования с аналоговыми интерфейсами: видеокамеры, проекторы, компьютеры, аудиоустройства, системы трансляции звука. Подходит для установки в офисах, образовательных помещениях, медицинских кабинетах, студиях записи и других местах, где требуется организованное подключение сигналов без видимых проводов.

Технические характеристики

• Количество гнёзд: 2 - одно HD15 (VGA/D-sub) и одно Jack 3.5 мм (аудио)
• Тип изделия: механизм с центральной платой - все контакты собраны на единой основе для устойчивости и точности соединений
• Способ монтажа: скрытый - монтируется в стену или пол через подрозетник
• Способ присоединения: винтовые зажимы - надёжный контакт без пайки
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Степень защиты: IP40 - защищает от твёрдых частиц крупнее 1 мм, не предохраняет от воды
• Цвет: белый - совмещается с большинством декоративных решений
• Цветовая маркировка: да - контакты помечены для быстрой идентификации
• Наличие сальника/соединителя: да - позволяет герметично вводить кабели из-под пола или в кабель-канал
• Монтаж в кабель-канал: да - можно использовать в открытых системах прокладки
• Монтаж в пол: да - подходит для напольных коробок
• Покрытие поверхности: необработанная - матовый пластик без антибликового слоя
• Тип серии: рамочная - соответствует стандартным рамкам Valena ALLURE

Совместимость и монтаж

Розетка Legrand 754705 совместима с рамками серии Valena ALLURE. Устанавливается в стандартные подрозетники глубиной не менее 40 мм. Для монтажа используйте винтовые зажимы - затягивайте до упора, но без перегрузки, чтобы не повредить контакты. Сальник позволяет безопасно ввести кабели из нижнего входа, что важно при монтаже в полу. Кабель-каналы должны иметь внутренний диаметр не менее 18 мм для свободного прохода жил.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных коммутационных устройств. IP40 гарантирует защиту от случайного прикосновения к контактам и попадания крупной пыли. Напряжение и ток не указаны - розетка предназначена исключительно для передачи сигналов, не для питания. Не применяйте для подключения сетевых устройств выше 24 В постоянного или переменного тока.

Преимущества

• Универсальная комбинация двух типов разъёмов - экономит место и упрощает проводку
• Цветовая маркировка снижает риск ошибок при подключении
• Сальник обеспечивает плотную фиксацию кабеля и предотвращает его выскальзывание
• Поддержка монтажа в пол и в кабель-канал - гибкость для любых проектов
• Совместимость с серийными рамками Valena ALLURE - единый дизайн всей системы

Ограничения применения

• Не предназначен для работы с высокими напряжениями - только для аналоговых сигналов (HD15, аудио)
• Защита IP40 не допускает использование во влажных средах (ванная, кухня, улица)
• Не подходит для цифровых интерфейсов HDMI, USB, DisplayPort - только VGA и 3.5 мм аудио
• Пластиковый корпус не рассчитан на экстремальные температуры ниже –10C и выше +50C

Примеры использования

• Подключение проектора к компьютеру в аудитории через HD15 и микрофон через Jack 3.5 мм
• Закрепление аудиоинтерфейса в студии звукозаписи с выводом на наушники и микшер
• Монтаж в напольную коробку рядом с рабочим столом для подключения камеры наблюдения и наушников оператора
• Интеграция в систему управления освещением с аналоговым выходом и аудиосигналом оповещения

Практические советы

• Перед монтажом проверьте, что кабели имеют подходящий внешний диаметр - сальник рассчитан на кабели до 8–10 мм
• Используйте кабели с экраном для HD15, чтобы минимизировать помехи в аудио- и видеоцепях
• При монтаже в пол убедитесь, что подрозетник имеет достаточную глубину - иначе механизм не войдёт полностью
• Не закручивайте винты слишком сильно - это может деформировать контакты внутри механизма
• Для долговечности рекомендуется периодически проверять затяжку винтов, особенно в условиях вибраций (например, возле станков)
