Вентилятор канальный круглый SHUFT 220Вт 1800м3/ч IPX4 Shuft НС-0006554

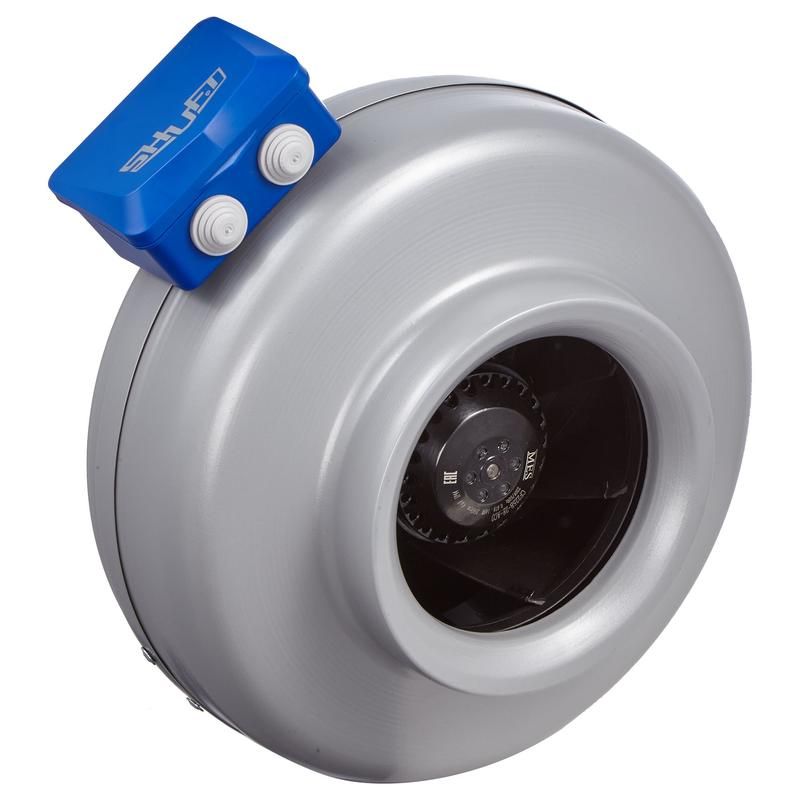

Вентилятор канальный круглый Shuft TUBE 315 XL - это центробежный вентилятор с монтажным диаметром 315 мм, предназначенный для организации приточной и вытяжной вентиляции в жилых, коммерческих и производственных зданиях. Устройство отличается прочностью, бесшумной работой и возможностью установки в любых положениях.

Назначение и область применения

Вентилятор канальный круглый Shuft TUBE 315 XL используется для перемещения воздуха в круглых воздушных каналах систем вентиляции. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях и других объектах, где требуется эффективная циркуляция воздуха. Применяется как в приточных, так и в вытяжных системах.

Технические характеристики

• Напряжение питания: 220 В
• Электрическая мощность: 220 Вт
• Производительность: 1800 м³/ч
• Тип вентилятора: центробежный с загнутыми назад лопатками
• Монтажный диаметр: 315 мм
• Габариты: 450×450×450 мм
• Степень защиты: IPX4 - защита от брызг воды с любого направления
• Клеммная коробка: IP44 - защита от контакта с пальцами и брызгами
• Подшипники: шариковые, без необходимости смазки
• Защита двигателя: встроенное термореле с автоматическим восстановлением работы после перегрева

Совместимость и монтаж

Вентилятор канальный круглый Shuft TUBE 315 XL поставляется готовым к подключению. Для монтажа необходимо:

• Соблюдать направление потока воздуха - оно указано стрелкой на корпусе;
• Фиксировать устройство в канале с помощью фланцев или хомутов подходящего диаметра (315 мм);
• Обеспечить свободный доступ к вентилятору для будущего обслуживания;
• Использовать только внутреннюю установку; при наружном монтаже требуется дополнительная защита от осадков и температурных перепадов;
• Подключение осуществляется через клеммную коробку - провода подсоединяются согласно схеме на крышке.

Корпус разборный - позволяет легко получить доступ к рабочему колесу и двигателю для диагностики или замены.

Безопасность и стандарты

Вентилятор Shuft TUBE 315 XL соответствует требованиям безопасности для бытовых и промышленных систем вентиляции. Защита IPX4 предотвращает повреждение от случайного попадания воды, а IP44 на клеммной коробке исключает контакт с пальцами и брызги. Автоматическое термореле снижает риск перегрева и возгорания. Однако устройство не сертифицировано для использования во взрывоопасных средах.

Преимущества

• Высокая эффективность благодаря крыльчатке с загнутыми назад лопатками - меньше энергии на единицу airflow;
• Асинхронный двигатель с внешним ротором - долговечный, малошумный, надежный;
• Шариковые подшипники - не требуют обслуживания весь срок службы;
• Разборный корпус - упрощает ремонт и чистку;
• Возможность регулировки скорости от 0 до 100% с использованием тиристорных или автотрансформаторных регуляторов;
• Установка в любом положении - горизонтально, вертикально, под углом - без потери производительности.

Ограничения применения

• Запрещено применять для транспортировки воздуха с высоким содержанием пыли, муки, волокон или агрессивных частиц - это вызывает быстрый износ крыльчатки;
• Не предназначен для использования в помещениях с повышенной взрыво- или пожароопасностью - не работает с паровыми смесями горючих веществ;
• Не рассчитан на длительную работу при температурах выше +40 C или ниже –10 C - рекомендовано соблюдение условий эксплуатации указанных в документации;
• Не следует подключать к сети с частыми скачками напряжения - может вызвать срабатывание термореле и отказ в работе.

Примеры использования

• Вытяжка из кухни ресторана через круглый канал диаметром 315 мм;
• Приточная система в учебном классе с равномерным распределением свежего воздуха;
• Вентиляция туалетов и душевых в многоквартирном доме;
• Обмен воздуха в производственной зоне с минимальными теплопотерями;
• Система удаления запахов в спортивном комплексе с регулировкой скорости по графику нагрузки.

Практические советы

• Перед установкой проверьте соответствие диаметра канала - 315 мм - чтобы избежать утечек и снижения КПД;
• При монтаже используйте гибкие переходники только при крайней необходимости - они увеличивают аэродинамическое сопротивление;
• Чистите крыльчатку один раз в год - особенно в условиях повышенной запыленности;
• Для точной настройки производительности используйте регулятор скорости с плавным управлением - это продлит срок службы двигателя;
• Не закрывайте входные и выходные отверстия - даже частичное перекрытие снижает производительность на 20–30%;
• При первом включении внимательно прослушайте работу - посторонние шумы могут говорить о неправильной сборке или дефекте балансировки.
