Вентилятор канальный круглый ВКК 125 - 03.05.217810 ОРЛАН

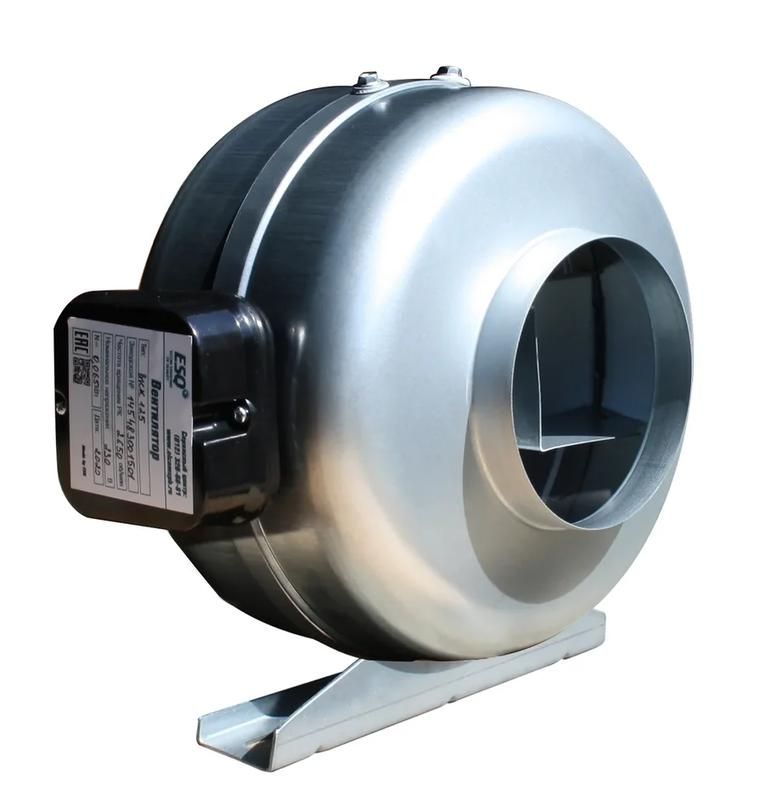

Вентилятор канальный круглый ВКК-125 от бренда ESQ — это компактное устройство для принудительной циркуляции воздуха в системах вентиляции и кондиционирования с круглыми воздуховодами диаметром 125 мм. Артикул 03.05.217810 предназначен для установки в стационарных сетях жилых, коммерческих и производственных объектов.

Назначение и область применения

Вентилятор канальный круглый ВКК-125 используется для обеспечения движения воздуха в системах с круглыми каналами. Подходит для монтажа в системах вытяжной и приточной вентиляции, воздушного отопления и кондиционирования. Применяется в помещениях с постоянным режимом работы: офисах, школах, медицинских учреждениях, производственных цехах и лабораториях.

Технические характеристики

• Диаметр канала: 125 мм — соответствует стандартному внутреннему диаметру круглых воздуховодов;
• Производительность: 320 м³/ч — объем перемещаемого воздуха при нормальных условиях;
• Расход воздуха: 500 м³/ч — максимальная теоретическая производительность, достигается при минимальном сопротивлении системы;
• Мощность: 0,082 кВт — энергопотребление на уровне маломощного устройства;
• Напряжение питания: 220 В, частота: 50 Гц — совместим с бытовой и промышленной сетью РФ;
• Частота вращения: 2300 об/мин — определяет скорость создания воздушного потока;
• Емкость конденсатора: 2 мкФ — необходима для запуска однофазного двигателя;
• Материал корпуса: алюминий — легкий, устойчив к коррозии, хорошо рассеивает тепло;
• Степень защиты: IP44 — защищён от брызг воды и твердых частиц размером более 1 мм;
• Диапазон рабочих температур: от –15 °C до +40 °C — допустимые условия окружающей среды;
• Температура рабочей среды: –40 … +40 °C — предельные значения температуры самого воздуха внутри канала;
• Монтажный диаметр: 245 мм — внешний размер фланца для крепления к воздуховоду;
• Тип изделия: вентилятор — классифицирован как канальное оборудование типа “климат”.

Совместимость и монтаж

Вентилятор канальный круглый ВКК-125 устанавливается между участками круглого воздуховода диаметром 125 мм. Для крепления используются быстросъёмные хомуты — они обеспечивают герметичность и позволяют демонтировать устройство без инструментов. Учитывайте монтажный диаметр 245 мм — он определяет размер отверстия в перегородке или нише, куда будет установлен вентилятор. Конденсатор емкостью 2 мкФ уже встроен — внешнее подключение не требуется. Подключайте только через автоматический выключатель с током срабатывания не менее 1 А.

Безопасность и стандарты

Защита IP44 позволяет использовать вентилятор в помещениях с повышенной влажностью — например, в ванных комнатах, кухнях, подвалах. Однако не предназначена для прямого контакта с водой или мойки под давлением. Температурный диапазон эксплуатации ограничен: ниже –15 °C возможна потеря эффективности, выше +40 °C — риск перегрева двигателя. Напряжение 220 В требует соблюдения правил электробезопасности при подключении.

Преимущества

• Лёгкий алюминиевый корпус снижает нагрузку на конструкцию воздуховода;
• Уже встроенный конденсатор исключает необходимость самостоятельного подбора элемента;
• Высокая степень защиты IP44 повышает надёжность в сложных условиях;
• Быстрый монтаж благодаря хомутам экономит время при обслуживании;
• Низкая мощность делает устройство энергоэффективным для длительной работы.

Ограничения применения

• Не применяется в системах с температурой воздуха ниже –40 °C или выше +40 °C — возможен выход из строя двигателя;
• Не рекомендован для установки во взрывоопасных зонах — отсутствует взрывозащита;
• Не предназначен для перекачивания агрессивных газов, паров растворителей или пылевоздушных смесей с высокой плотностью;
• Запрещено использование вне диапазона 220 В ±10 % — скачки напряжения могут повредить двигатель;
• Не работает при температуре окружающего воздуха ниже –15 °C — возможно затруднённое пусковое усилие.

Примеры использования

• Вытяжка из ванной комнаты через круглый воздуховод Ø125 мм;
• Приточная система в офисном помещении с центральным кондиционированием;
• Обеспечение проветривания в подвале или техническом этаже;
• Дополнительная вентиляция в кухне ресторана после основной вытяжной шахты;
• Циркуляция воздуха в лаборатории с контролируемым микроклиматом.

Практические советы

• Перед установкой проверьте соответствие диаметра воздуховода — 125 мм внутреннего, а не внешнего;
• Избегайте резких изгибов воздуховода перед и после вентилятора — это снижает реальную производительность;
• При монтаже в холодных помещениях используйте термоизоляцию вокруг корпуса — чтобы избежать конденсата;
• Не закрывайте входное и выходное отверстие — даже временно — это вызывает перегрузку двигателя;
• Проверяйте работу вентилятора каждые 6 месяцев — особенно при наличии пыли или влаги в системе;
• Если вентилятор не запускается — первым делом проверьте целостность конденсатора и напряжение на клеммах.
