Вентилятор канальный круглый ВКК 160 - 03.05.217811 ОРЛАН

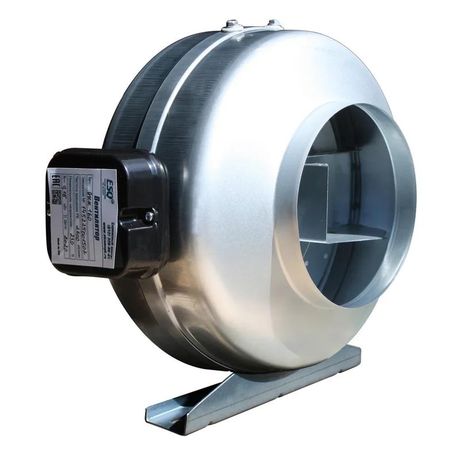

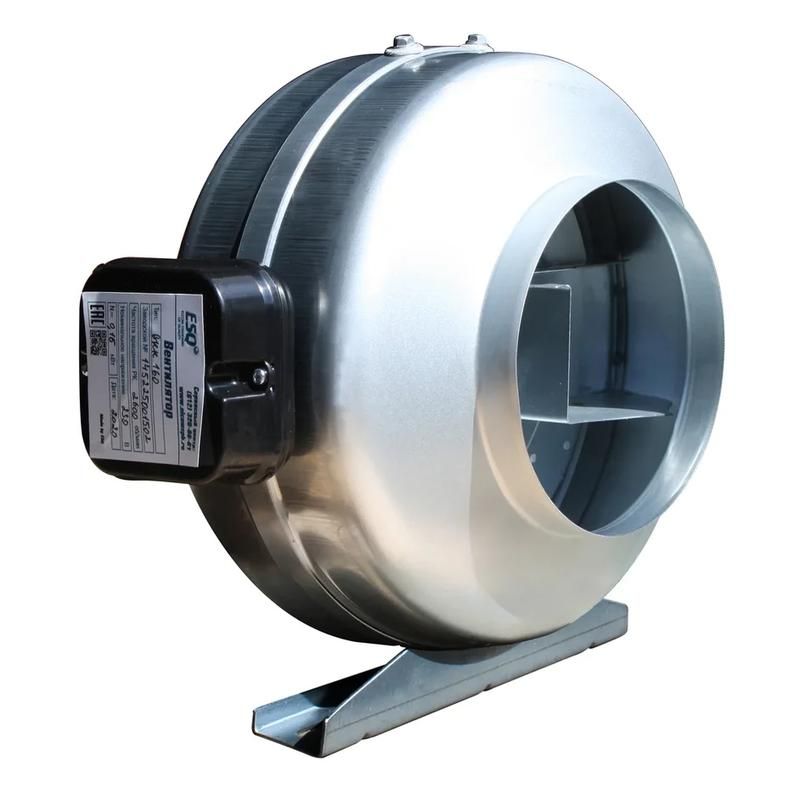

Вентилятор канальный круглый ВКК-160 от бренда ESQ - компактное устройство для принудительной циркуляции воздуха в системах вентиляции и кондиционирования с каналами диаметром 160 мм. Артикул 03.05.217811 предназначен для установки в стационарных воздуховодах жилых, коммерческих и производственных помещений.

Назначение и область применения

Вентилятор канальный круглый ВКК-160 используется для обеспечения постоянного движения воздуха в системах механической вентиляции, воздушного отопления и кондиционирования. Подходит для монтажа в прямоугольных или круглых воздуховодах, где требуется перемещение потока объемом до 700 м³/ч. Применяется в офисах, школах, больницах, торговых центрах и на производствах с необходимостью регулярного обмена воздуха.

Технические характеристики

• Диаметр канала: 160 мм - соответствует стандартным трубам для вентиляции;
• Производительность: 700 м³/ч - максимальная мощность перекачивания воздуха;
• Расход воздуха: 650 м³/ч - реальная эффективная производительность при типичном сопротивлении системы;
• Мощность двигателя: 0,085 кВт - энергоэффективна для своего класса;
• Напряжение питания: 220 В, частота: 50 Гц - совместим с бытовой и промышленной сетью РФ;
• Частота вращения: 2700 об/мин - высокая скорость для обеспечения нужного напора;
• Емкость конденсатора: 4 мкФ - оптимальна для запуска однофазного двигателя;
• Материал корпуса: алюминий - легкий, устойчив к коррозии, рассеивает тепло;
• Степень защиты IP44 - защищён от брызг воды и твердых частиц размером более 1 мм;
• Диапазон рабочих температур: от –15 C до +40 C - работает в большинстве внутренних условий;
• Монтажный диаметр: 272 мм - внешний размер фланца для крепления к воздуховоду.

Совместимость и монтаж

Вентилятор канальный круглый ВКК-160 устанавливается между участками круглого воздуховода диаметром 160 мм. Для крепления используются быстросъёмные хомуты - они обеспечивают герметичность и позволяют демонтировать устройство без инструментов. Учитывайте, что монтажный диаметр 272 мм требует наличия свободного места вокруг воздуховода для установки хомутов. Нельзя использовать в системах с давлением выше нормального (не предназначена для надувных или вытяжных систем с повышенным противодавлением).

Безопасность и стандарты

Защита IP44 предотвращает попадание капель воды и крупной пыли, что делает ВКК-160 безопасным для установки в помещениях с повышенной влажностью - например, в ванных комнатах, кухнях, лабораториях. Соответствует требованиям безопасности для электрооборудования, работающего в условиях сухого и умеренно влажного микроклимата. Не рекомендовано применение во взрывоопасных зонах.

Преимущества

• Легкий вес благодаря алюминиевому корпусу - удобен для одиночного монтажа;
• Высокая оборотистость (2700 об/мин) позволяет добиться хорошего напора даже при ограниченной длине воздуховода;
• Энергопотребление всего 85 Вт снижает нагрузку на сеть и затраты на эксплуатацию;
• Удобная система крепления через хомуты исключает необходимость сварки или сложного крепления;
• Широкий допуск по температуре окружающей среды (+40C макс.) повышает надёжность в летние периоды.

Ограничения применения

• Не предназначен для работы при температурах ниже –15 C - возможны проблемы со смазкой и запуском двигателя;
• Запрещено использование в агрессивных средах: пары кислот, щелочей, растворителей - материал корпуса не устойчив к химической коррозии;
• Не подходит для систем с высоким статическим давлением (>100 Па);
• Имеет только один режим работы - нельзя регулировать скорость вращения без внешнего контроллера;
• Не имеет встроенной автоматики - требует подключения к внешнему термореле или таймеру для автономной работы.

Примеры использования

• Вытяжка из ванной комнаты через вертикальный воздуховод;
• Подмес свежего воздуха в систему кондиционирования офисного этажа;
• Обеспечение проветривания в кухне ресторана после установки в горизонтальную шахту;
• Передвижение воздуха в технологических коридорах заводских цехов с минимальными требованиями к уровню шума.

Практические советы

• Проверьте перед монтажом соответствие диаметра воздуховода - 160 мм внутри, 272 мм снаружи для хомутов; если воздуховод меньше - используйте переходники;
• При длительной работе в закрытом пространстве следите за температурой корпуса - он нагревается, особенно при 40 C окружающей среды;
• Конденсатор 4 мкФ можно заменить аналогом того же значения, если произошёл выход из строя - важно сохранить емкость и рабочее напряжение;
• Для увеличения срока службы рекомендуется проверять состояние креплений каждые 6–12 месяцев - вибрация может ослабить хомуты;
• Если планируете установку в холодном помещении (например, чердак зимой), выбирайте другую модель - ВКК-160 не рассчитан на работу ниже –15 C.
