Вентилятор с фильтром 160/190 м3/ч, 230 В, 252х252 мм, IP54 | 308865 КЭАЗ

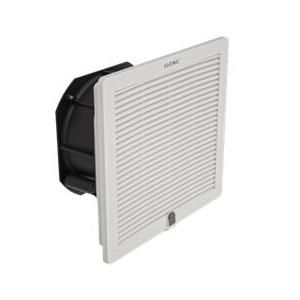

Вентилятор с фильтром 160/190 м³/ч, 230 В, 252х252 мм, IP54 от КЭАЗ - это встраиваемое устройство для принудительной вентиляции шкафов управления, обеспечивающее охлаждение и защиту от пыли. Модель 308865 из серии OptiBox M рассчитана на работу в условиях повышенной запыленности и требует минимального обслуживания.

Назначение и область применения

Вентилятор с фильтром 160/190 м³/ч, 230 В, 252х252 мм, IP54 предназначен для удаления тепла внутри электротехнических шкафов - таких как НКУ, щиты автоматизации, частотные преобразователи и распределительные устройства. Он поддерживает стабильную температуру за счет постоянного обмена воздуха, предотвращая перегрев чувствительной электроники. Применяется в промышленных помещениях, цехах, на объектах ЖКХ и транспорта, где важна надежная работа оборудования.

Технические характеристики

• Объёмный расход воздуха: 160 м³/ч (реальный показатель при работе с фильтром)
• Напряжение питания: 230 В переменного тока (AC)
• Мощность потребления: 39 Вт
• Размеры корпуса: 252 × 252 × 124 мм (ширина × высота × глубина)
• Степень защиты: IP54 - устойчив к пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызгам воды из любого направления
• Тип установки: встраиваемый - монтируется в стенку шкафа через прямоугольный проём
• Способ крепления: защелкивание - фиксация происходит без инструментов
• Фильтр: да, сменный, задерживает частицы пыли до 5 мкм
• Цвет: серый

Совместимость и монтаж

Вентилятор с фильтром 160/190 м³/ч, 230 В, 252х252 мм, IP54 совместим со шкафами, имеющими прямоугольный вырез 252×252 мм. Установка выполняется путем вставки устройства в проём и последующего защелкивания фиксирующих язычков. Для доступа к фильтру достаточно открыть переднюю крышку - замена занимает менее минуты. Подключение осуществляется к сети 230 В через клеммы, расположенные сзади. Не требуется внешний терморегулятор - работает постоянно при наличии напряжения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнического оборудования в промышленных условиях. Степень защиты IP54 гарантирует безопасную эксплуатацию в средах с пылью и возможными брызгами воды. Соответствие стандартам IEC 60529 и EN 60204-1 подтверждено производителем КЭАЗ. Работает в диапазоне температур от -25C до +55C.

Преимущества

• Встроенный фильтр снижает риск засорения внутренних компонентов, продлевая срок службы электроники
• Конструкция с защелками позволяет менять фильтр и проводить обслуживание без демонтажа всего устройства
• Низкий уровень энергопотребления (39 Вт) делает модель экономичной при круглосуточной работе
• Пыле- и брызгозащищенная конструкция (IP54) исключает необходимость в дополнительных кожухах
• Серый цвет корпуса легко сочетается с большинством типов шкафов

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах (без взрывозащиты)
• Не рекомендуется использовать в местах с постоянным потоком жидкости или высокой влажностью выше 90%
• Производительность снижается при забитом фильтре - требуется регулярная проверка
• Не имеет встроенного термостата; не реагирует на температуру - работает постоянно при включенном питании
• Подходит только для шкафов с точным габаритом проёма 252×252 мм - другие размеры не подходят

Примеры использования

• Шкафы частотных преобразователей на насосных станциях
• Щиты управления конвейерами на пищевых производствах
• Распределительные пункты в цехах с высокой запыленностью
• Автоматические системы освещения и сигнализации на открытых площадках
• Электронные блоки в системах HVAC, установленные вне помещений

Практические советы

• Перед установкой проверьте, что отверстие в шкафе точно соответствует размеру 252×252 мм - даже небольшое отклонение затруднит монтаж
• Заменяйте фильтр каждые 3–6 месяцев, особенно в пыльных средах - это сохраняет эффективность охлаждения
• При использовании в холодных условиях (ниже 0C) убедитесь, что конденсат не образуется внутри шкафа - возможно, потребуется дополнительная теплоизоляция
• Не используйте этот вентилятор как основное средство охлаждения при мощности нагрева более 1,5 кВт - он лишь дополняет систему
• При заказе нескольких единиц убедитесь, что все экземпляры имеют одинаковый артикул 308865 - различия в партиях могут влиять на качество фильтра
