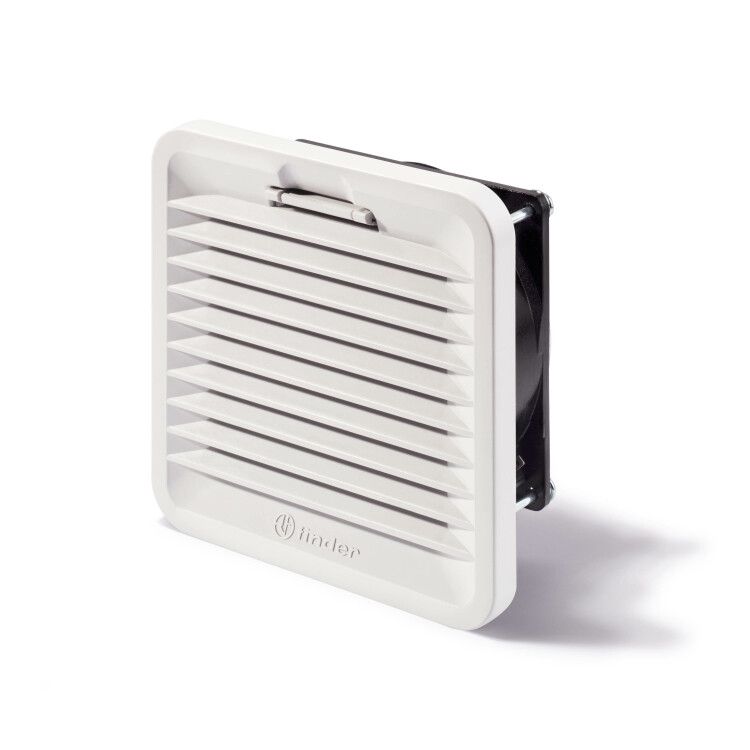

Вентилятор с фильтром; стандартная версия; питание 230В АС; расход воздуха 24м3/ч; степень защиты IP54 | 7F2082301020 Finder 7F.20.8.230.1020

Вентилятор с фильтром Finder 7F (артикул 7f.20.8.230.1020) предназначен для принудительного охлаждения электрошкафов и распределительных щитов, обеспечивая циркуляцию воздуха с предварительной фильтрацией. Устройство работает от сети 230 В переменного тока, имеет встроенный фильтр и встраивается в стенку шкафа.

Назначение и область применения

Вентилятор с фильтром Finder 7F используется для удаления избыточного тепла внутри закрытых электрощитов, автоматических панелей и распределительных устройств. Фильтр задерживает пыль, волокна и другие частицы, что снижает риск засорения компонентов и продлевает срок службы электроники. Подходит для промышленных объектов, станций управления, систем автоматизации и других помещений с высокой запылённостью.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Объёмный расход воздуха: 24 м³/ч
• Номинальная мощность: 17 Вт
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип вентилятора: Циркуляционный - перемещает воздух внутри шкафа, не вытягивает его наружу
• Материал корпуса: Пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: Белый
• Количество вентиляторов: 1
• Способ установки: Встраиваемый - монтируется в отверстие в стенке шкафа
• Способ монтажа: Защелкивание - фиксация без инструментов

Совместимость и монтаж

Вентилятор с фильтром Finder 7F устанавливается в подготовленное круглое отверстие диаметром 90 мм (по шаблону в упаковке). Монтаж выполняется путём вставки устройства в отверстие до щелчка - защелки фиксируют его с внутренней стороны шкафа. Для замены фильтра достаточно открыть переднюю крышку; доступ к нему не требует демонтажа всего вентилятора. Шаблон в упаковке позволяет точно разметить место сверления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования, работающего в условиях промышленной среды. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной влажностью, пылью и возможными брызгами воды. Напряжение 230 В соответствует стандартным сетям Европы и стран СНГ. Применение в цепях выше 230 В или постоянного тока недопустимо.

Преимущества

• Фильтр снижает частоту техобслуживания - не требуется регулярная чистка внутренних элементов шкафа
• Защелкивающийся монтаж экономит время при установке и замене
• Низкая мощность (17 Вт) - минимальное энергопотребление при эффективном охлаждении
• Пластиковый корпус исключает возможность возникновения точечных контактов с токоведущими частями
• Интегрированный дизайн от MINELLI–FOSSATI обеспечивает надёжность и совместимость с другими изделиями серии 7F

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах (без сертификата ATEX)
• Не подходит для герметичных камер - IP54 не обеспечивает полной герметичности
• Расход воздуха 24 м³/ч ограничен - неэффективен для больших шкафов (>0,5 м³) или с высокой теплонагрузкой (>500 Вт)
• Запрещено использовать в средах с агрессивными газами, маслом или химическими испарениями - фильтр не рассчитан на такие загрязнители
• Не рекомендуется для наружного монтажа - даже при IP54 устройство не защищено от прямого дождя и перепадов температур

Примеры использования

• Электрошкафы ЧПУ-станков
• Щиты управления насосными станциями
• Распределительные пункты на заводах
• Автоматические системы освещения и HVAC
• Контрольные панели в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте толщину стенки шкафа - она должна позволять защелкам плотно зафиксироваться с внутренней стороны
• Заменяйте фильтр каждые 3–6 месяцев, особенно в пыльных условиях
• При использовании нескольких вентиляторов - располагайте их так, чтобы поток воздуха проходил через нагревающиеся компоненты (например, преобразователи частоты)
• Не используйте силовые кабели рядом с проводами вентилятора - помехи могут влиять на чувствительную электронику
• Артикул 7f.20.8.230.1020 - единственный вариант в этой модели с фильтром и напряжением 230 В; аналоги без фильтра имеют другой артикул
