Вентилятор с фильтром; стандартная версия; питание 24В DС; расход воздуха 24м3/ч; степень защиты IP54 | 7F2090241020 Finder 7F.20.9.024.1020

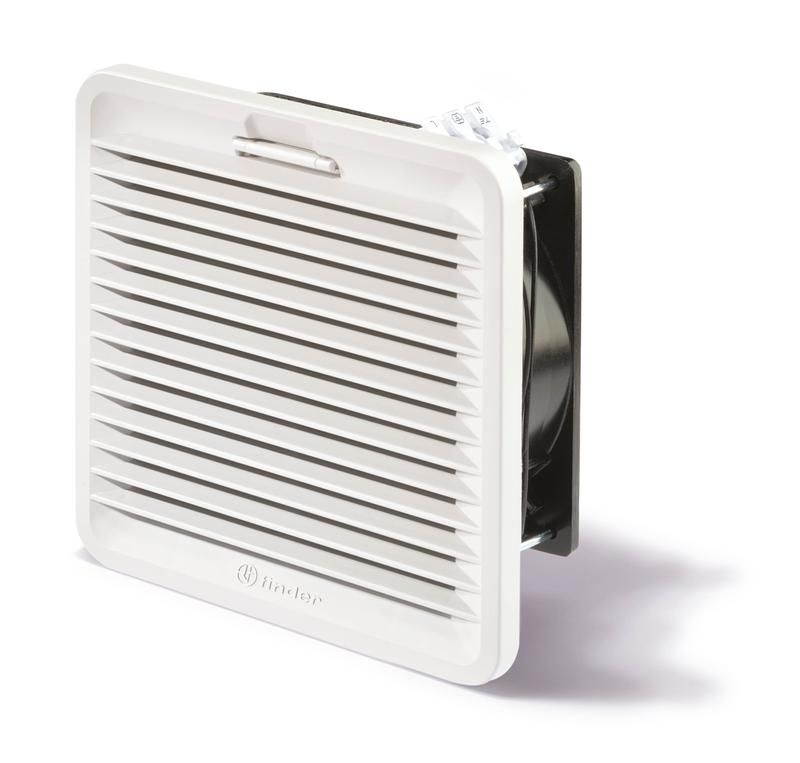

Вентилятор с фильтром Finder 7F.20.9.024.1020 предназначен для принудительной циркуляции воздуха внутри электрошкафов и корпусов оборудования, обеспечивая охлаждение и защиту от пыли благодаря встроенному фильтру. Модель работает от сети постоянного тока 24 В и соответствует степени защиты IP54.

Назначение и область применения

Этот вентилятор используется для активного охлаждения закрытых электронных устройств, где важна защита от пыли и загрязнений — например, в распределительных щитах, контроллерах, системах автоматизации и промышленном оборудовании. Благодаря наличию фильтра он подходит для установки в условиях повышенной запылённости, таких как цеха, логистические зоны или объекты на открытой площадке. Применяется там, где требуется надёжная вентиляция без частого обслуживания.

Технические характеристики

• Рабочее напряжение: 24 В постоянного тока (DC)
• Объёмный расход воздуха: 24 м³/ч
• Номинальная мощность: 3,6 Вт
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Тип вентилятора: Циркуляционный — перемещает воздух внутри замкнутого пространства
• Наличие фильтра: Да — сменный воздушный фильтр задерживает частицы пыли до 10 микрон
• Материал корпуса: Пластик — устойчив к коррозии, легкий, не проводит ток
• Цвет: Белый
• Количество вентиляторов: 1 шт.

Совместимость и монтаж

Вентилятор Finder 7F.20.9.024.1020 имеет встраиваемую конструкцию с монтажом защелкиванием. Устанавливается в подготовленное отверстие в стенке шкафа или корпуса. Для правильной установки необходимо соблюдать габариты проёма — они указаны в шаблоне, который приложен в упаковке. Шаблон позволяет точно разметить место сверления перед монтажом. Подключение осуществляется через два провода: красный (+24 В) и черный (GND). Напряжение питания должно быть стабильным — перепады выше ±10 % могут снизить срок службы двигателя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических компонентов, применяемых в промышленной автоматике. Степень защиты IP54 гарантирует безопасную работу в средах с возможностью попадания брызг воды и пыли. Отсутствие металлических деталей исключает риск возникновения короткого замыкания из-за контакта с токоведущими элементами. Не содержит опасных веществ согласно RoHS.

Преимущества

• Фильтр снижает необходимость частой очистки внутренних компонентов шкафа
• Защелкивающийся монтаж ускоряет установку и не требует крепёжных элементов
• Низкая мощность (3,6 Вт) позволяет использовать в устройствах с ограниченным энергопотреблением
• Пластиковый корпус не подвержен коррозии и не влияет на электромагнитную совместимость
• Поддержка постоянного тока 24 В — стандарт для промышленной автоматики, совместим с большинством PLC и контроллеров

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду или высоких давлений — IP54 не обеспечивает герметичность
• Не рекомендуется для установки в помещениях с температурой выше +50 °C — может снизиться эффективность охлаждения и срок службы
• Фильтр требует периодической замены (обычно каждые 3–6 месяцев в запылённых условиях); без него эффективность защиты теряется
• Производительность 24 м³/ч недостаточна для больших шкафов (>0,8 м³ объемом) или при наличии мощных тепловыделяющих компонентов

Примеры использования

• Охлаждение PLC-контроллеров в цехах с металлообработкой
• Вентиляция шкафов управления насосными станциями
• Установка в распределительных щитах на объектах ЖКХ и коммунальных службах
• Охлаждение преобразователей частоты в условиях пыльной среды

Практические советы

• Перед установкой проверьте диаметр отверстия — используйте шаблон из упаковки для точного вырезания
• Заменяйте фильтр регулярно; храните запасные фильтры в сухом месте
• При использовании нескольких вентиляторов в одном шкафу убедитесь, что направление потока воздуха не создаёт противоток
• Не применяйте вентилятор в качестве основного средства охлаждения для силовой аппаратуры — сочетайте с радиаторами или другими системами
• Проверяйте полярность при подключении: неверное подсоединение может повредить двигатель
