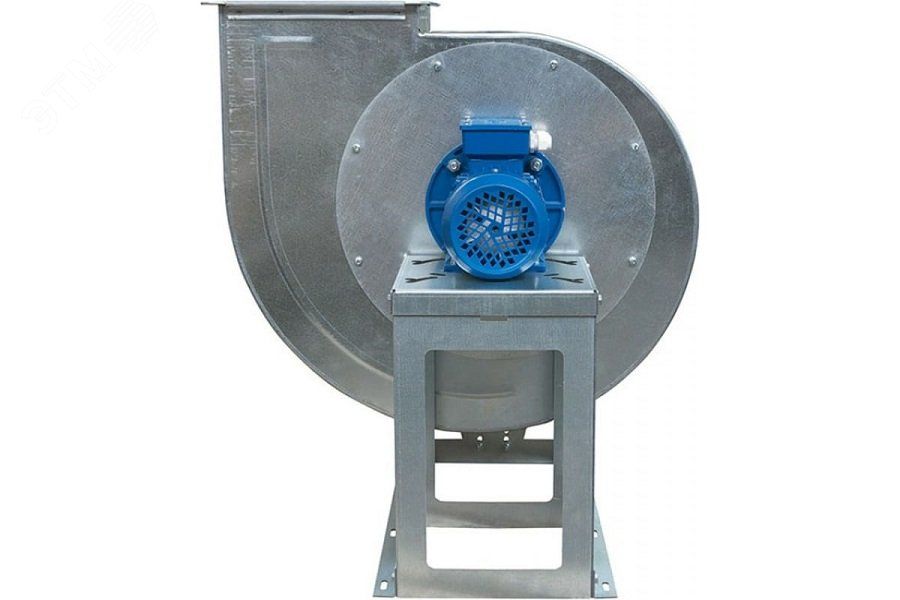

Вентилятор левый ВЦ 14-46 № 4 с двигателем 2,2/1000 - 03.02.216889 ОРЛАН

Вентилятор центробежный ВЦ 14-46 №4 левый с двигателем 2,2/1000 от Элком - это радиальный вентилятор среднего давления на базе двигателя мощностью 2,2 кВт и частотой вращения 1000 об/мин, предназначенный для работы в системах вентиляции зданий с жесткими требованиями к надежности. Артикул 03.02.216889 соответствует серийному исполнению с левым направлением вращения и фиксированным углом 0°.

Назначение и область применения

Вентилятор центробежный ВЦ 14-46 №4 левый с двигателем 2,2/1000 используется для перемещения воздуха в системах механической вентиляции с жесткими каналами - например, в промышленных помещениях, торговых центрах, больницах и многоэтажных жилых домах. Подходит для установки в системы вытяжной вентиляции, где требуется стабильная производительность при среднем давлении. Применяется там, где важна долговечность и возможность адаптации под сложную траекторию воздуховодов.

Технические характеристики

• Тип: центробежный, радиальный
• Изготовлен из углеродистой стали - обеспечивает высокую механическую прочность и устойчивость к деформациям
• Мощность двигателя: 2,2 кВт
• Частота вращения: 1000 об/мин
• Номер рабочего колеса: №4
• Направление вращения: левое (при взгляде на вал со стороны двигателя)
• Угол выходного патрубка: по умолчанию 0°, регулируется в пределах 45°, 90°, 135°, 225°, 270°
• Угол 180° - только по специальному заказу
• Аналогичные модели: ВР 280-46, ВР 300-45, ВР 15-45, ВПВ-СД, ВР 287-46,1

Совместимость и монтаж

Вентилятор центробежный ВЦ 14-46 №4 левый с двигателем 2,2/1000 совместим с круглыми и прямоугольными воздуховодами, если соблюдены габариты входного и выходного фланцев. Для монтажа необходим доступ к шести крепежным болтам корпуса - они позволяют изменить угол ориентации патрубка. Перед установкой проверьте соответствие диаметра патрубка и размеров проема в перегородке. Мотор уже установлен и отбалансирован, дополнительная настройка не требуется. Кабель питания выводится отдельно - подключение выполняйте согласно схеме на бирке двигателя.

Особенности конструкции

Корпус выполнен из углеродистой стали с минимальной толщиной стенок, что снижает вес без потери жесткости. Лопатки рабочего колеса имеют закругленную форму - это снижает турбулентность и увеличивает срок службы. Возможность изменения угла выхода патрубка до 270° позволяет легко адаптировать вентилятор под существующие трассы воздуховодов без дорогостоящих переходников. Все элементы сборки стандартизованы - замена деталей возможна без переоборудования всей системы.

Преимущества

• Высокая прочность корпуса из углеродистой стали - подходит для агрессивных сред и длительной эксплуатации
• Гибкая настройка угла выхода - экономит время и материалы при монтаже
• Стандартная мощность 2,2 кВт - оптимальна для большинства коммерческих и промышленных объектов
• Левое направление вращения - совместимо с проектами, требующими симметричной компоновки оборудования
• Поддерживается множеством аналогов - легко найти запчасти и замену

Ограничения применения

• Не предназначен для перекачивания агрессивных, взрывоопасных или горячих газов - температура воздуха не должна превышать +40 C
• Не рекомендован для использования во влажных средах без защиты от конденсата - материал корпуса не покрыт антикоррозийным составом
• Угол 180° недоступен в стандартной поставке - требует индивидуального изготовления и увеличенных сроков доставки
• Не подходит для систем с частотным управлением - двигатель рассчитан на постоянную скорость 1000 об/мин

Примеры использования

• Вытяжка из кухонных помещений в ресторанах и столовых
• Обеспечение вентиляции в производственных цехах с оборудованием, выделяющим тепло
• Системы удаления отработанного воздуха в медицинских учреждениях
• Воздушные сети в административных зданиях с центральной вентиляцией

Практические советы

• Перед первым запуском проверьте, чтобы все болты крепления были затянуты - особенно после изменения угла патрубка
• При монтаже используйте виброизоляционные прокладки между вентилятором и конструкцией - это снизит передачу шума
• Убедитесь, что сеть электропитания соответствует параметрам двигателя (380 В, 50 Гц, трехфазное питание)
• При замене старого вентилятора сверьте номер модели и направление вращения - правое и левое исполнение нельзя менять местами без перепроектирования системы
• Для обслуживания оставьте свободный доступ к клеммной коробке и крепежным болтам - сервисный интервал составляет 1–2 года
