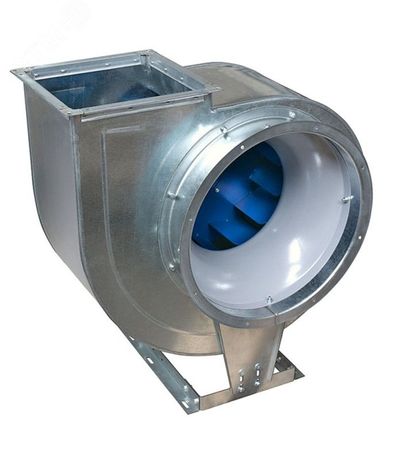

Вентилятор ВЦ 14-46 № 4 правый 0 с двигателем 7.5/1500 Элком - 03.02.217075 ОРЛАН

Вентилятор центробежный ВЦ 14-46 №4 правый с двигателем 7.5/1500 от Элком - это радиальный вентилятор среднего давления на базе двигателя мощностью 7,5 кВт при 1500 об/мин, предназначенный для работы в системах принудительной вентиляции зданий различного типа. Артикул 03.02.217075 соответствует модели с правым направлением выходного канала и возможностью изменения угла установки.

Назначение и область применения

Вентилятор центробежный ВЦ 14-46 №4 правый с двигателем 7.5/1500 используется для перемещения воздуха в системах вентиляции с воздуховодами. Подходит для установки в жилых, общественных и производственных помещениях - например, в кухнях, санузлах, производственных цехах, лабораториях, где требуется постоянная вытяжка или подача воздуха. Применяется в системах с высокими требованиями к надежности и длительной работе.

Технические характеристики

• Тип: центробежный, радиальный
• Группа давления: среднее
• Мощность двигателя: 7,5 кВт
• Частота вращения: 1500 об/мин
• Исполнение корпуса: углеродистая сталь - обеспечивает механическую прочность и долговечность
• Угол установки по умолчанию: 0°
• Направление вращения рабочего колеса: левое
• Выходное отверстие: правое (по ходу потока)
• Артикул: 03.02.217075
• Производитель: Элком / ESQ

Совместимость и монтаж

Вентилятор центробежный ВЦ 14-46 №4 правый с двигателем 7.5/1500 монтируется на фланцевые соединения с воздуховодами. Для установки необходим доступ к месту крепления и возможность закрепить основание на бетонном или металлическом основании. Мотор уже установлен и предварительно отбалансирован. Перед запуском проверьте соответствие сети - 380 В, 50 Гц, трёхфазное питание.

Угол установки можно изменить с 0° до другого значения - для этого достаточно открутить шесть крепёжных болтов, повернуть корпус на нужный угол и зафиксировать обратно. Это позволяет адаптировать устройство под сложную трактовку воздуховода без замены оборудования.

Безопасность и стандарты

Вентилятор выполнен в соответствии с требованиями безопасности для промышленного оборудования. Корпус из углеродистой стали не требует специальной антикоррозийной защиты при использовании внутри помещений. Отсутствуют данные о сертификатах взрывозащиты - применение в опасных зонах не допускается. Работает только в условиях, исключающих попадание воды, масла и агрессивных газов.

Преимущества

• Стальная конструкция обеспечивает долгий срок службы даже при круглосуточной нагрузке
• Возможность перестановки угла установки снижает затраты на доработку системы воздуховодов
• Фиксированный двигатель 7,5 кВт/1500 об/мин гарантирует стабильную производительность без необходимости регулировки
• Правое выходное отверстие совместимо с большинством стандартных воздуховодных решений

Ограничения применения

• Не предназначен для работы во влажных, сырых или открытых помещениях - отсутствует защита IP выше IP54
• Запрещено использование в средах с легковоспламеняющимися газами, паром или пылью - нет взрывозащиты
• Не рассчитан на работу при температуре воздуха выше +40 C
• Левое направление вращения лопастей требует точного согласования с конструкцией воздуховода - неверная ориентация снижает эффективность

Примеры использования

• Вытяжка из кухонного помещения ресторана через горизонтальные воздуховоды
• Подача свежего воздуха в производственный цех с технологическими процессами, выделяющими тепло
• Обеспечение вентиляции в многоэтажном офисном здании с центральной системой кондиционирования
• Удаление дыма и нагретого воздуха после сварочных работ в мастерской

Практические советы

• Перед монтажом проверьте диаметр фланца - он должен точно соответствовать сечению воздуховода
• При изменении угла установки используйте уровень и фиксируйте все шесть болтов равномерным моментом - чтобы избежать перекоса
• Двигатель 7,5 кВт потребляет значительную мощность - убедитесь, что сеть и автоматика способны выдерживать пусковые токи
• Регулярно осматривайте лопасти и внутреннюю поверхность корпуса - при наличии налёта пыли или грязи снижается КПД
• Если система работает постоянно, рекомендуется установить частотный преобразователь для экономии энергии и продления срока службы мотора
