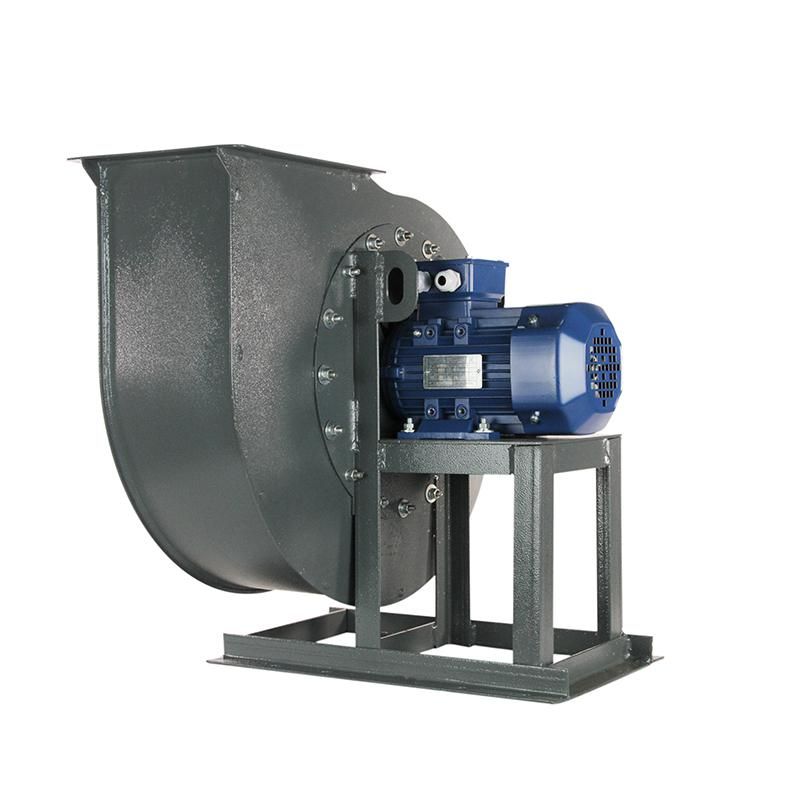

Вентилятор ВЦП 7-40 № 2,5 левый 0 с двигателем 1.5/3000 Элком - 03.08.217969 ОРЛАН

Центробежный вентилятор Элком 03.08.217969 - это моноблочная установка с двигателем 1,5 кВт и оборотами 3000 об/мин, предназначенная для перемещения чистого воздуха в системах вентиляции с высокими требованиями к давлению. Конструкция ориентирована на использование в промышленных условиях, где важна надежность и устойчивость к запылённости.

Назначение и область применения

Вентилятор Элком 03.08.217969 используется для создания повышенного давления в вентиляционных сетях, особенно там, где требуется перекачка воздуха через длинные или сложные воздуховоды. Подходит для работы в цехах, на производствах с технологическими процессами, требующими вытяжки тепла или пыли, но без опасных примесей. Применяется в системах принудительной вентиляции на станках, конвейерах, сушильных камерах и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Тип: центробежный, пылевой
• Рабочее колесо: 6 лопастей, загнутых в сторону вращения
• Мощность двигателя: 1,5 кВт
• Частота вращения: 3000 об/мин
• Исполнение: левостороннее (направление вращения против часовой стрелки при взгляде на вал)
• Габарит: №2,5 - соответствует условному диаметру рабочего колеса около 250 мм
• Климатическое исполнение: У и Т, 2–3 категории размещения
• Рабочий диапазон температур: от –40 C до +40 C
• Конструкция: моноблок - двигатель и рабочее колесо смонтированы на единой раме
• Корпус: металлический спиральный кожух типа “улитка”
• Фланцы: на входном и выходном патрубках, с отверстиями для болтового соединения с воздуховодами

Совместимость и монтаж

Вентилятор Элком 03.08.217969 оснащён фланцами на обоих патрубках - они стандартизованы для прямого подключения к прямоугольным или круглым воздуховодам. Монтаж выполняется на прочную, горизонтальную основу с учётом веса установки. Крепление к воздуховодам - болтовое, с использованием уплотнителей для герметичности. Возможна поворотная регулировка спирального кожуха вокруг оси - позволяет менять направление нагнетаемого потока без переделки трубопровода. Для обеспечения долговечности рекомендуется использовать демпфирующие прокладки между рамой и опорой для снижения вибраций.

Безопасность и стандарты

Устройство не предназначено для работы во взрывоопасных средах. Отсутствие сертификатов ATEX или IECEx делает его непригодным для зон с риском возгорания или взрыва. Также запрещена работа при наличии в воздухе липких, волокнистых или химически агрессивных веществ - это может вызвать заклинивание рабочего колеса или коррозию металлических деталей. Соответствует требованиям ГОСТ Р 51674-2000 для вентиляторов промышленного назначения.

Преимущества

• Высокое давление за счёт спиральной формы корпуса и загнутых лопастей - эффективен даже при больших сопротивлениях системы
• Моноблочная конструкция исключает необходимость точной центровки двигателя и рабочего колеса после транспортировки
• Поворотный кожух даёт гибкость в проектировании вентиляционной трассы - можно выбрать удобное направление выброса
• Широкий температурный диапазон (-40…+40 C) позволяет применять устройство в холодных регионах и на открытых площадках

Ограничения применения

• Не допускается эксплуатация в среде с пылью, содержащей металлические частицы, волокна, клей, смолы или химикаты - возможна быстрая забивка и разрушение лопастей
• Запрещено использование в помещениях с взрывоопасными газами, парами растворителей, пылью класса А и Б
• Не подходит для постоянной работы при температурах выше +40 C или ниже –40 C - это выводит двигатель и материалы за пределы нормы
• Отсутствуют функции частотного регулирования - скорость вращения фиксирована на 3000 об/мин

Примеры использования

• Вытяжка пыли с линии шлифования древесины (при условии предварительной фильтрации)
• Подача воздуха в сушильную камеру для покрасочных участков
• Обеспечение воздушного потока в системе рециркуляции на заводе по производству пластиков
• Вентиляция помещений с высокой теплоотдачей оборудования - сварочные цеха, термические печи

Практические советы

• Перед монтажом проверьте внутреннюю чистоту корпуса - наличие посторонних предметов может повредить лопасти при первом запуске
• Убедитесь, что посадочный диаметр воздуховода совпадает с размером фланца - не используйте переходники с большими люфтами
• При работе в условиях сильной запылённости устанавливайте предфильтры на всасывающем патрубке - продлит срок службы вентилятора Элком 03.08.217969
• Проверяйте затяжку болтов крепления каждые 500 часов работы - вибрация может ослабить соединения
• Не включайте вентилятор без нагрузки (с закрытым патрубком) более чем на 1–2 минуты - это перегревает двигатель
