Вентиляторный блок TLK для настенных шкафов серии TWS и TWI глубиной 350мм, 1 вентилятор, со шнуром питания, черный - ЭКО09302 TLK-FAN1-BK

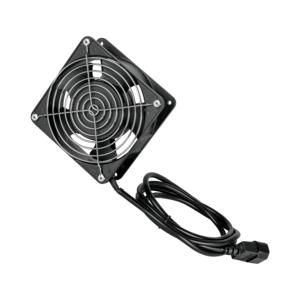

Блок вентиляторный для настенных шкафов TWS, TWI глубиной 350 мм, 1 вентилятор, со шнуром питания, черный (артикул tlk-fan1-bk, ЭКО09302) обеспечивает принудительную циркуляцию воздуха внутри шкафов управления, предотвращая перегрев оборудования. Устройство совместимо с сериями TWS и TWI и оснащено готовым шнуром питания.

Назначение и область применения

Блок вентиляторный tlk-fan1-bk используется для активного охлаждения внутреннего объема настенных шкафов серии TWS и TWI глубиной 350 мм. Применяется там, где оборудование выделяет тепло - например, в автоматических системах управления, частотных преобразователях, PLC-панелях, силовой аппаратуре. Подходит для установки в помещениях с нормальной влажностью и температурой окружающей среды до +40 C.

Технические характеристики

• Количество вентиляторов: 1
• Диаметр вентилятора: 120 мм
• Размеры корпуса: 120×120×0 мм (монтажная плоскость без толщины)
• Тип разъёма питания: IEC 60320 C14 (стандартный сетевой вход)
• Длина шнура: 1 метр
• Материал корпуса: пластик
• Цвет: чёрный (RAL 9005)
• Степень защиты IP20: защищён от контакта с пальцами и предметами более 12 мм; не защищён от воды и пыли
• Тип покрытия: порошковое (не требует ухода, устойчиво к механическому воздействию)

Совместимость и монтаж

Установка зависит от типа шкафа:

• TWS: крепится на боковую стенку через монтажные шпильки M4. Крепёж уже есть в комплекте шкафа - достаточно закрутить болты.
• TWI (350 мм): монтируется либо в крышку, либо в основание шкафа. Для этого используются винты, гайки и шайбы M4 - также из комплекта шкафа.

Шнур питания с разъёмом C14 позволяет легко подключить устройство к розетке или к внешнему терморегулятору TLK-TERM-B. Нет необходимости в самостоятельном проводке - всё готово к использованию.

Безопасность и стандарты

Защита IP20 соответствует требованиям ГОСТ 14254 для электрооборудования в помещении. Обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не предназначена для работы во влажной среде, на улице или в условиях высокой запылённости. Не рекомендовано применение в зонах с риском попадания жидкости или металлической стружки.

Преимущества

• Интегрированный шнур питания исключает необходимость в дополнительной электромонтажной работе.
• Чёткая совместимость с конкретными моделями шкафов TWS и TWI снижает вероятность ошибки при сборке.
• Пластиковый корпус легкий, не корродирует, не требует специального обслуживания.
• Порошковое покрытие повышает долговечность поверхности и устойчивость к царапинам.

Ограничения применения

• Не допускается использование вне закрытых шкафов - IP20 не защищает от пыли и влаги.
• Запрещено подключение к источникам переменного тока выше 250 В / 10 А - используйте только бытовые/промышленные сети 220–240 В.
• Не работает при температурах ниже –10 C и выше +50 C - возможна потеря эффективности или выход из строя.
• Подходит только для шкафов глубиной 350 мм - другие модели не поддерживаются.

Примеры использования

• Охлаждение частотного преобразователя в шкафе TWS на производстве.
• Активный воздушный поток вокруг контроллеров PLC в распределительном щите TWI.
• Система термостабилизации в автоматизированной линии с нагревательными элементами.
• Обвязка с терморегулятором TLK-TERM-B для автоматического включения вентилятора при достижении заданной температуры.

Практические советы

• Перед установкой проверьте наличие монтажных отверстий и крепежа в вашем шкафу - они должны быть предусмотрены конструкцией TWS/TWI.
• Не забудьте направить поток воздуха так, чтобы он проходил над горячими компонентами (преобразователями, реле, трансформаторами).
• Если вентилятор будет работать постоянно, рассмотрите возможность подключения через терморегулятор - это продлит срок службы устройства и снизит энергопотребление.
• Проверяйте плотность посадки блока - даже малый люфт может вызвать вибрацию и шум при работе.
• Не заменяйте оригинальный шнур - использовать удлинители или переходники не рекомендуется из-за риска перегрузки цепи.
