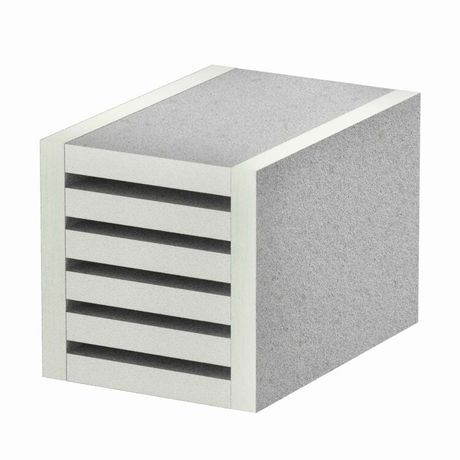

Вентиляционный блок 100х100х75 мм - DG1075 ДКС

Вентиляционный блок DKC (ДКС) артикул dg1075 предназначен для обеспечения естественной циркуляции воздуха внутри огнестойкого кабельного короба, предотвращая перегрев проводов и оборудования. При возникновении пожара он автоматически герметизируется, сохраняя огнестойкость системы.

Назначение и область применения

Вентиляционный блок dkc dg1075 используется в системах пассивной противопожарной защиты — в частности, в огнестойких кабельных коробах, где требуется постоянная вентиляция для отвода тепла от кабелей. Он применяется там, где нельзя использовать активные системы охлаждения, например, в промышленных щитовых, тоннелях, на объектах с высокими требованиями к пожарной безопасности.

Технические характеристики

• Габариты: 100×100×75 мм — компактный размер позволяет устанавливать блок в ограниченном пространстве между кабелями;
• Материал: силикат кальция — термостойкий, негорючий композит, выдерживающий длительное воздействие высоких температур;
• Встроенный вспучивающийся материал — при нагреве выше 200 °C расширяется, образуя плотную теплоизоляционную пену, которая закупоривает все воздушные каналы;
• Не требует внешнего питания или механических элементов — полностью пассивная система защиты.

Совместимость и монтаж

Вентиляционный блок dkc dg1075 совместим со всеми типами огнестойких кабельных коробов, имеющих внутренние отверстия соответствующего размера. Установка осуществляется путём вставки блока в подготовленное окно в стенке короба — фиксация происходит за счёт трения и формы корпуса. Нет необходимости в креплениях, клее или сверлении. Для надёжной установки рекомендуется проверить точное соответствие толщины стенки короба и глубины посадочного места (75 мм).

Безопасность и стандарты

Изделие разработано в соответствии с требованиями к огнестойкости кабельных проходок. Применение материала силикат кальция и вспучивающегося компонента обеспечивает сохранение целостности конструкции при пожаре до 120 минут (по результатам испытаний серийного продукта Vulcan). Соответствует нормам EN 13501-2 и GOST R 53310.

Преимущества

• Автоматическая герметизация при пожаре — исключает необходимость ручного вмешательства;
• Высокая долговечность — материал не деформируется при обычных температурах и не стареет;
• Экономия места — малые габариты позволяют использовать несколько блоков в одном коробе без потери прочности;
• Нулевое обслуживание — после установки не требует контроля или замены.

Ограничения применения

• Не предназначена для использования вне огнестойких кабельных коробов — не является самостоятельным вентилятором или воздуховодом;
• Не работает в средах с постоянными вибрациями выше 10 Гц — возможна потеря герметичности;
• Запрещено применять в помещениях с повышенной влажностью (>95%) более 48 часов подряд — риск снижения эффективности вспучивающегося слоя;
• Не подлежит ремонту — при повреждении необходимо заменить весь блок.

Примеры использования

• Установка в кабельных коробах на заводах — для охлаждения силовых кабелей у приводов и преобразователей частоты;
• В шахтных кабельных каналах метрополитена — где недопустимо использование электронных систем вентиляции;
• На нефтегазовых платформах — в зонах с взрывоопасной средой, где нельзя применять активные устройства;
• В серверных помещениях с огнестойкими коробами — для балансировки температуры без нарушения класса огнестойкости.

Практические советы

• Перед монтажом убедитесь, что отверстие в коробе точно соответствует размеру 100×100 мм — даже небольшое отклонение снижает герметичность;
• Рекомендуется устанавливать блоки на равном расстоянии друг от друга — оптимально один блок на каждые 1–1,5 м длины короба;
• Не покрывайте поверхность блока краской, герметиком или изоляцией — это заблокирует работу вспучивающегося слоя;
• При хранении держите изделие в сухом месте, избегайте контакта с жидкостями — особенно перед установкой.
