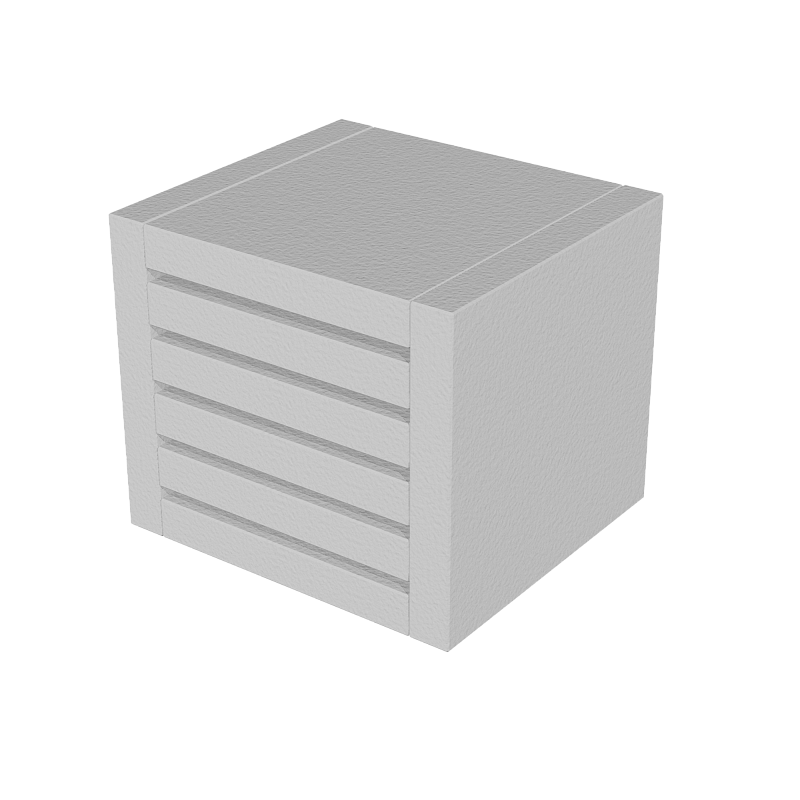

Вентиляционный блок TEHSTRONG VB 100x100x40 (EI 90) - vb10040 EKF

Вентиляционный блок 100x100x40 (EI 90) EKF - это компактный модуль для организации вентиляции в огнестойких проходках кабельных линий, обеспечивающий сохранение воздухообмена при соблюдении требования EI 90. Блок входит в состав системы огнезащиты EKF PROxima и применяется там, где необходимо одновременно предотвращать распространение огня и обеспечивать циркуляцию воздуха.

Назначение и область применения

Вентиляционный блок 100x100x40 (EI 90) EKF предназначен для установки в огнестойкие проходки через стеновые или перекрытийные конструкции, где проложены кабели. Он позволяет сохранить естественную вентиляцию внутри кабельного канала, не нарушая огнезащитных свойств конструкции. Подходит для объектов с высокими требованиями к пожарной безопасности: жилые дома, офисы, больницы, промышленные объекты, транспортные узлы.

Технические характеристики

• Размеры: 100 × 100 × 40 мм - компактная форма для установки в ограниченном пространстве;
• Огнестойкость: EI 90 - выдерживает воздействие открытого огня и повышенную температуру в течение 90 минут без потери целостности и теплоизоляции;
• Диаметр отверстия: 40 мм - рассчитан на прохождение одного или нескольких кабелей малого диаметра;
• Форма: угловая - позволяет организовать вентиляцию в местах перехода кабеля под углом;
• Тип изделия: модуль вентиляторный - не содержит движущихся частей, работает за счет естественной тяги.

Совместимость и монтаж

Вентиляционный блок 100x100x40 (EI 90) EKF совместим с другими элементами системы огнезащиты EKF PROxima: огнезащитными плитами, мастиками и герметиками. Устанавливается в подготовленный проём между слоями огнезащитных материалов. Для правильной работы требуется использование аксессуаров - специальных уплотнителей и фиксирующих колец, которые обеспечивают плотное прилегание к кабелям и стенкам проходки. Монтаж выполняется после заполнения проходки огнезащитной массой, перед окончательной заделкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 53316-2009, который регламентирует огнезащитные свойства кабельных проходок. Класс огнестойкости EI 90 означает, что блок сохраняет целостность (E) и теплоизолирующие свойства (I) в течение 90 минут при испытаниях на открытый огонь. Соответствие нормам ПУЭ обеспечивает безопасность эксплуатации электроустановок в зданиях различного назначения.

Преимущества

• Не требует внешнего питания - работает за счёт естественной тяги;
• Заменяет несколько элементов: сочетает функции вентиляции и огнезащиты;
• Устойчив к коррозии и химическим воздействиям - долговечен в условиях влажности и перепадов температур;
• Легко интегрируется в существующую систему огнезащиты EKF PROxima.

Ограничения применения

• Не предназначена для установки в помещениях с избыточным давлением или принудительной вентиляцией - возможна потеря эффективности;
• Подходит только для кабелей с суммарным диаметром, не превышающим внутренний диаметр отверстия (40 мм);
• Не может использоваться самостоятельно - обязательно применение с огнезащитными материалами (плитами, мастикой);
• Не рекомендован для наружной установки без дополнительной защиты от осадков и механических повреждений.

Примеры использования

• Проходка кабелей через бетонную стену в жилом доме с необходимостью сохранить работу систем пожарной сигнализации;
• Кабельный канал в серверной комнате, где важно охлаждение проводов и соответствие нормам пожарной безопасности;
• Объединённые шахты кабелей в многоэтажном офисном здании, где требуется вентиляция без нарушения огнестойкости перекрытий.

Практические советы

• Перед монтажом проверьте диаметр кабелей - сумма всех проводов должна быть меньше 40 мм, иначе блок не будет герметичен;
• Используйте только рекомендованные аксессуары EKF - они гарантируют сохранение класса EI 90;
• Не закрывайте отверстие блока герметиком полностью - он должен оставаться открытым для воздушного потока;
• При многократных проходках используйте один блок на каждую точку выхода кабеля - не комбинируйте несколько кабелей в одном отверстии без расчёта тепловых нагрузок.
