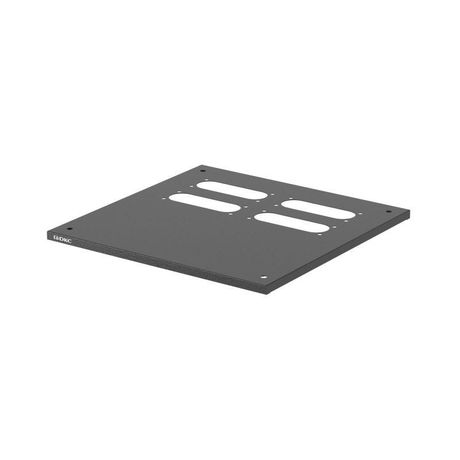

Верхняя панель под фланец FL21 черная RAL9005 800x400 мм | R5KTFL84B DKC ДКС

Панель верхняя под фланец FL21 черная RAL9005 800x400 мм от DKC - это установочная металлическая пластина для монтажа мембранных фланцев типа FL21 на шкафы серии CQE N. Применяется в системах управления и распределения электроэнергии, где требуется герметичный доступ через крышку шкафа.

Назначение и область применения

Панель верхняя под фланец FL21 черная RAL9005 800x400 мм предназначена для закрывания верхней части шкафов серии CQE N шириной 800 мм и глубиной 400 мм. На неё устанавливаются мембранные фланцы FL21 - они обеспечивают проход кабелей или трубопроводов с сохранением степени защиты IP65–IP67. Подходит для промышленных автоматизированных систем: станков, конвейеров, насосных и компрессорных установок.

Технические характеристики

• Размеры: 800 × 400 мм, толщина 0 мм - плоская пластина без выступов;
• Материал: металл - прочная основа для механической нагрузки;
• Цвет: RAL 9005 (черный матовый) - устойчивый к царапинам и УФ-деградации;
• Максимальная нагрузка: до 10 кг - допустимая масса оборудования, установленного сверху;
• Исполнение: пластина установочная - не имеет внутренних элементов, служит базой для фланцев.

Совместимость и монтаж

Панель верхняя под фланец FL21 черная RAL9005 800x400 мм совместима исключительно со шкафами серии CQE N указанной габаритной размерности. Монтируется на верхнюю раму шкафа с помощью болтов или саморезов, предусмотренных конструкцией корпуса. Для установки фланца FL21 необходимо просверлить отверстие в центре панели согласно размерам фланца - панель не содержит предварительно выполненных отверстий. Крепление фланца выполняется снизу, после чего он зажимается между панелью и уплотнителем внутри шкафа.

Преимущества

• Высокая жесткость металлической пластины обеспечивает надежную опору для фланцев даже при значительном усилии затяжки;
• Чёрный цвет RAL 9005 соответствует стандартному оформлению шкафов DKC, обеспечивая эстетическую целостность системы;
• Унифицированная форма позволяет использовать одну модель панели для всех шкафов CQE N одинаковой ширины и глубины - снижает запас деталей на складе;
• Не требует сложной сборки - просто крепится и готова к установке фланца.

Ограничения применения

• Не применяется вне шкафов серии CQE N - несовместима с другими сериями DKC или конкурентов;
• Не рассчитана на внешнее воздействие: не является самостоятельным кожухом, работает только как часть закрытой системы;
• Не поддерживает монтаж крупногабаритного оборудования сверху - максимальная нагрузка 10 кг исключает установку тяжелых преобразователей частоты или АВР;
• Толщина 0 мм означает отсутствие бортов - нельзя использовать там, где нужна защита от попадания воды с краев.

Примеры использования

• На шкафе CQE N 800×400 мм - установка фланца FL21 для вывода силового кабеля питания станка;
• В системе контроля температуры - фланец FL21 с термопарой, проходящей через панель изнутри шкафа;
• В комплекте с воздушными клапанами - для вентиляции защищённых помещений с высокой степенью герметизации.

Практические советы

• Перед монтажом проверьте, что шкаф действительно относится к серии CQE N - другие модели имеют другую систему крепления верха;
• При сверлении отверстия под фланец используйте сверло с точной центровкой - смещение нарушит герметичность;
• Не перетягивайте фланец - превышение момента затяжки может деформировать тонкую пластину;
• Панель верхняя под фланец FL21 черная RAL9005 800x400 мм не требует окраски или антикоррозийной обработки - материал уже защищён покрытием RAL 9005;
• Артикул r5ktfl84b - единственный код для заказа этой конкретной панели; не путайте с аналогами других размеров или цветов.
