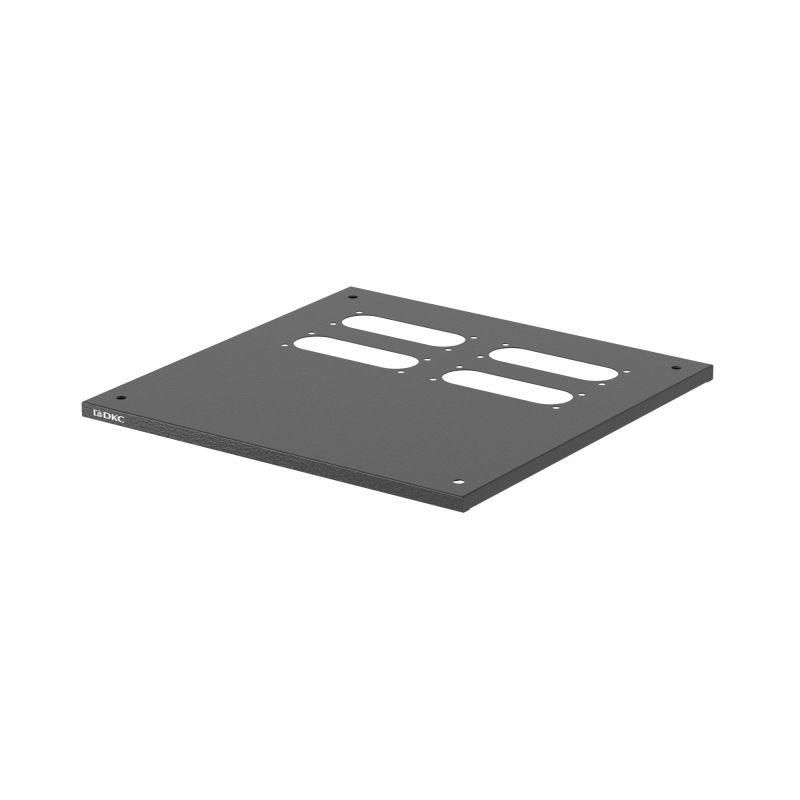

Верхняя панель под фланец FL21 черная RAL9005 600x600 мм | R5KTFL66B DKC ДКС

Панель верхняя под фланец FL21 черная RAL9005 600x600 мм от DKC (ДКС) - это завершающий элемент корпуса шкафа CQE N, обеспечивающий герметичную и механически прочную крышку для установки мембранных фланцев. Артикул r5ktfl66b предназначен для систем, где важны точность сборки и защита внутреннего пространства.

Назначение и область применения

Панель верхняя под фланец FL21 черная RAL9005 600x600 мм используется для закрытия верхней части шкафов серии CQE N с габаритами 600×600 мм. Она служит основанием для монтажа мембранных фланцев типа FL21 - устройств, через которые проходят кабели, трубки или воздуховоды. Применяется в промышленной автоматизации: на станках, конвейерах, распределительных щитах, где требуется надёжная изоляция входных точек и защита от внешних воздействий.

Технические характеристики

• Формат: прямоугольная пластина 600×600×600 мм
• Материал: металл - обеспечивает жесткость и долговечность
• Цвет: RAL9005 (черный матовый) - устойчив к выцветанию и царапинам
• Максимальная нагрузка: до 10 кг - позволяет крепить тяжелые фланцы или оборудование на поверхности
• Исполнение: пластина установочная - предназначена для фиксации на раме шкафа, не является самостоятельным корпусом

Совместимость и монтаж

Панель верхняя под фланец FL21 черная RAL9005 600x600 мм совместима исключительно со шкафами серии CQE N шириной и глубиной 600 мм. Монтируется на верхнюю раму шкафа с помощью болтов или зажимов, предусмотренных конструкцией корпуса. Для установки фланца FL21 необходимо предварительно просверлить отверстие в панели по шаблону производителя. Установка требует точного совпадения крепёжных отверстий - проверьте соответствие с документацией на FL21 перед монтажом.

Преимущества

• Стандартная форма и размеры гарантируют взаимозаменяемость с другими комплектующими CQE N
• Чёрный цвет RAL9005 соответствует промышленному дизайну и маскирует следы эксплуатации
• Высокая жёсткость металлической пластины снижает риск деформации при нагрузке
• Удобно сочетается с фланцами FL21 - обеспечивает герметичность и упрощает обслуживание

Ограничения применения

• Не подходит для шкафов других серий - даже аналогичных размеров, если крепления отличаются
• Не предназначена для наружной установки - не имеет защиты IP, не рассчитана на осадки или прямой контакт с водой
• Максимальная нагрузка 10 кг - нельзя использовать для тяжёлого оборудования, например, больших преобразователей частоты
• Не содержит встроенные кабельные вводы - все отверстия должны выполняться самостоятельно

Примеры использования

• Закрытие верха шкафа управления насосной станцией с выводом пневмопривода через фланец FL21
• Монтаж в распределительном щите на производстве, где требуется вывод сигнальных кабелей через герметичный фланец
• Использование в системах автоматизированного контроля температуры с подведением термопар через FL21

Практические советы

• Перед монтажом проверьте, что высота шкафа CQE N точно соответствует 600 мм - панель не допускает перекосов
• При сверлении отверстий под фланец используйте сверло с центрирующим наконечником - так избежите растрескивания кромок
• Рекомендуется применять уплотнительные кольца между фланцем и панелью - повышает степень герметичности
• Артикул r5ktfl66b можно заказывать в комплекте с фланцами FL21 - это снизит время сборки и минимизирует риски несовместимости
