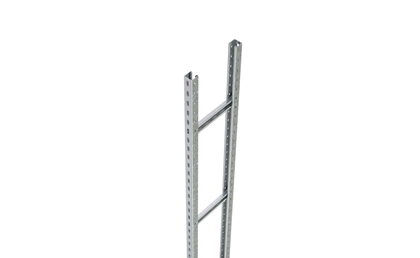

Вертикальная лестница 1000, L 3м, горячий цинк - UVC300HDZ ДКС

Лестница вертикальная 1000х3000мм, горячеоцинкованная от DKC (ДКС), артикул uvc300hdz, предназначена для вертикальной прокладки силовых и управляющих кабелей на промышленных объектах с высокими нагрузками и агрессивной средой.

Назначение и область применения

Этот лестничный лоток используется для прокладки кабелей в вертикальном направлении там, где требуется надежная фиксация, высокая механическая прочность и долговечность. Подходит для установки на промышленных предприятиях, верфях, портовых терминалах, складах и других объектах с высокой влажностью, запыленностью или химической агрессивностью окружающей среды. Применяется исключительно для вертикальной трассировки - не предназначен для горизонтальной прокладки.

Технические характеристики

• Материал: сталь с горячим цинкованием
• Ширина лотка: 1000 мм
• Высота бокового профиля: 41 мм
• Длина элемента: 3000 мм
• Расстояние между перекладинами: 600 мм
• Тип ступеней: перфорированный профиль
• Тип боковых стенок: открытый профиль, перфорированный
• Цвет: серый
• Конструкция: два лонжерона + поперечины

Совместимость и монтаж

Лестница вертикальная 1000х3000мм, горячеоцинкованная (uvc300hdz) совместима с другими элементами серии U5 Combitech: углы, переходники, крепления и опоры. Для монтажа требуются стандартные болты M8–M10 и кронштейны, рассчитанные на вес кабелей и собственной массы. Установка выполняется с помощью крепежа к несущим конструкциям здания - стальным балкам, колоннам или стенам. Каждый элемент можно легко удлинить путём стыковки нескольких секций. Перед монтажом проверьте соответствие посадочных отверстий в лонжеронах и шаг перекладин - он стандартизирован под типовые крепления.

Безопасность и стандарты

Изделие соответствует ГОСТ 30546.1-98 по сейсмоустойчивости и имеет свидетельство Российского морского регистра судоходства. Это подтверждает его применение в условиях повышенной вибрации и динамических нагрузок, характерных для морских и промышленных объектов. Горячее цинкование защищает металл от коррозии в соответствии с ISO 1461.

Преимущества

• Высокая несущая способность - выдерживает тяжелые кабельные пакеты на пролетах до 9 метров
• Перфорированные стенки и ступени обеспечивают легкий доступ к кабелям для обслуживания и модификации
• Горячее цинкование гарантирует срок службы более 25 лет в агрессивных средах
• Открытая конструкция снижает тепловое воздействие на кабели и улучшает теплоотвод
• Устойчивость к вибрациям и ударным нагрузкам благодаря жесткой рамной конструкции

Ограничения применения

• Не предназначен для горизонтального монтажа - при таком использовании возможен прогиб и деформация
• Не рекомендован для прокладки кабелей с внешним диаметром более 1/3 ширины лотка (более 330 мм) без дополнительной фиксации
• Запрещено использовать в средах с постоянным контактом с открытым пламенем или температурой выше +80C
• Не является герметичной конструкцией - не подходит для защиты от попадания воды внутрь кабелей

Примеры использования

• Подъем кабелей от распределительных щитов на уровне пола к этажным щитам в многоэтажных производственных корпусах
• Вертикальные трассы на причалах и в машинных отделениях судов
• Прокладка кабелей связи и питания в крупных складских комплексах с высокими потолками
• Трассировка в цехах с частыми мойками оборудования - устойчивость к влаге и химическим реагентам

Практические советы

• При заказе учитывайте, что длина одного элемента - 3000 мм; для высоты более 3 м потребуется стыковка двух или более секций с использованием комплектующих серии U5 Combitech
• Для удобства прокладки кабелей используйте специальные фиксаторы и кабельные зажимы - они предотвращают провисание и перегибы
• Проверяйте радиус изгиба при использовании поворотов - минимальный радиус для этой модели составляет 1,5 м
• При монтаже в местах с высокой влажностью дополнительно контролируйте состояние крепежа - хотя само изделие защищено цинком, болты могут окисляться
• Артикул uvc300hdz - это один элемент. Комплект для полноценной системы включает также крепления, уголки и заглушки - их следует закладывать в проект заранее
