Вертикальный балочный зажим 1-5 мм под трубу 20 TDZ | VBZ1-5-T20 EKF

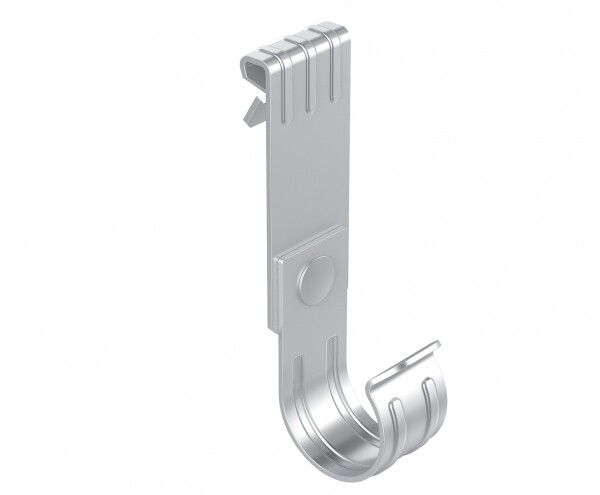

Балочный зажим вертикальный 1–5 мм под трубу 20 мм от EKF - это надёжное крепление для труб и проводов, которое фиксируется на стальных балках без сверления и сварки. Артикул vbz1-5-t20 подходит для быстрого монтажа инженерных систем в зданиях с металлическими несущими конструкциями.

Назначение и область применения

Балочный зажим вертикальный 1–5 мм под трубу 20 мм предназначен для крепления труб, кабельных трасс и других коммуникаций к стальным балкам, швеллерам и профилям. Он позволяет закрепить оборудование, не нарушая целостность несущей конструкции. Подходит для использования в промышленных помещениях, жилых и общественных зданиях, где требуется быстрая и безопасная установка инженерных сетей - например, на объектах с уже смонтированными металлоконструкциями.

Технические характеристики

• Тип изделия: зажим
• Регулируемый зазор захвата: 1–5 мм - позволяет плотно фиксироваться на балках толщиной до 5 мм
• Поддерживаемый диаметр трубы: 20 мм - совместим с трубами и гофротрубами этого размера
• Материал: сталь - обеспечивает прочность и долговечность
• Защитное покрытие: гальваническое цинкование - защищает от коррозии, особенно в условиях повышенной влажности
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Балочный зажим EKF vbz1-5-t20 монтируется без сверления, сварки или болтов. Для установки достаточно поместить зажим на край балки и ударить молотком по верхней части - механизм автоматически фиксируется. Установка занимает несколько секунд. Крепится исключительно к плоским участкам стальной балки шириной до 5 мм. Не подходит для крепления к круглым профилям, уголкам или алюминиевым конструкциям.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости, применяемым в промышленном строительстве. Гальваническое цинковое покрытие обеспечивает соответствие нормам по защите от электрохимической коррозии. Нет требований к сертификации по ЭМС или взрывозащите - не предназначено для взрывоопасных сред.

Преимущества

• Не требует сверления - не снижает несущую способность балки
• Устанавливается одним ударом молотка - экономит время монтажа
• Цинковое покрытие предотвращает ржавчину даже в сырых помещениях
• Фиксация надёжна при вибрациях и нагрузках - подходит для промышленных условий
• Совместим с продуктами серии PROxima - легко интегрируется в комплексные системы крепления EKF

Ограничения применения

• Не применяется на балках толще 5 мм - зажим не сможет захватить более толстые профили
• Не подходит для крепления к алюминиевым, деревянным или пластиковым конструкциям
• Не рекомендован для наружной установки без дополнительной защиты - хотя покрытие устойчиво, длительный контакт с осадками может снизить срок службы
• Не используется для крепления тяжёлых элементов массой выше 15 кг - расчётная нагрузка рассчитана на легкие и средние коммуникации

Примеры использования

• Крепление водопроводных и канализационных труб в промышленных цехах
• Фиксация кабельных каналов и лотков на балках в офисных зданиях
• Установка воздуховодов малого диаметра в торговых центрах
• Монтаж светильников и датчиков на несущих профилях в складских помещениях

Практические советы

• Перед монтажом проверьте толщину балки - она должна быть в пределах 1–5 мм. Если больше - используйте другой тип крепления.
• При работе с тонкостенными балками изгибающимися под нагрузкой - убедитесь, что зажим установлен на прямом участке, без перегибов.
• Для многократного демонтажа - не используйте этот зажим; он спроектирован для одноразовой фиксации.
• При необходимости крепления нескольких труб рядом - можно использовать параллельные зажимы, соблюдая минимальный шаг между ними 150 мм.
• Артикул vbz1-5-t20 сочетается с другими изделиями серии PROxima - удобно формировать единые системы крепления.
