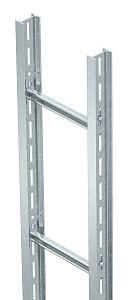

Вертикальный лоток лестничного типа 200x6000 (SLS 80 C40 2 FT) | 6013384 OBO Bettermann

Лоток лестничный вертикальный 200x6000 мм горячий цинк (SLS 80 C40 2 FT) от OBO BETTERMANN предназначен для прокладки силовых и слаботочных кабелей в вертикальных шахтах зданий. Благодаря прочной стальной конструкции с горячим цинкованием и перфорированным I-профилем он обеспечивает надежную фиксацию проводов и удобство доступа при обслуживании.

Назначение и область применения

Лоток лестничный вертикальный SLS 80 C40 2 FT используется для прокладки кабелей в вертикальных каналах - например, в лифтовых шахтах, технических этажах, жилых и офисных зданиях. Подходит для систем автоматизации, связи, энергоснабжения и управления освещением. Применяется там, где требуется открытый способ прокладки с возможностью быстрого доступа к кабелям.

Технические характеристики

• Ширина: 200 мм - позволяет укладывать до 5–7 групп кабелей среднего сечения
• Высота боковой стенки: 80 мм - предотвращает выпадение кабелей и снижает риск повреждений
• Длина: 6000 мм - одна секция покрывает типичный этажный интервал без стыков
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Покрытие: горячий цинк - защищает от коррозии даже в условиях повышенной влажности
• Расстояние между перекладинами: 600 мм - оптимально для равномерного распределения нагрузки
• Тип боковой стенки: I-профиль с перфорацией - упрощает крепление к кронштейнам и позволяет пропускать воздух
• Тип ступени: беззубцовый профиль - исключает повреждение изоляции кабелей при прокладке

Совместимость и монтаж

Лоток SLS 80 C40 2 FT совместим со всеми креплениями OBO Bettermann серии SLS. Перекладины закреплены болтами - это позволяет легко собирать и разбирать участки трассы. Для установки используются кронштейны, анкера или хомуты на стенах/колоннах. Учитывайте посадочные размеры: перфорация в I-профиле соответствует стандартным крепежным элементам M8–M10. Монтаж выполняется с использованием гаечных ключей - специальных инструментов не требует.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и ГОСТ Р 50571.5.52. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4 по ISO 12944. Конструкция не содержит острых кромок, что снижает риск травм при работе.

Преимущества

• Удобная перфорация боковых стенок - позволяет крепить лоток в любом месте без сверления
• Открытая лестничная форма - обеспечивает легкий доступ к кабелям для диагностики и замены
• Высокая несущая способность - выдерживает тяжелые пучки кабелей без прогиба
• Цинковое покрытие - служит более 25 лет в помещениях с нормальной влажностью
• Модульная система - можно комбинировать с другими элементами лотковой системы OBO Bettermann

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокими температурами (>+100C)
• Не рекомендован для наружной установки без защиты от прямого воздействия атмосферных осадков
• Не следует использовать в агрессивных средах (например, химических производствах) - цинк может разрушаться при длительном контакте с кислотами
• При монтаже вблизи мощных источников ЭМИ необходимо дополнительно экранировать кабели

Примеры использования

• Подъем кабелей от подвального щита до этажных распределителей в многоквартирном доме
• Прокладка сигнальных линий между уровнями серверной комнаты
• Вертикальная трассировка кабелей в торговых центрах и больницах
• Обустройство каналов для кабелей в новых и реконструируемых зданиях с открытым способом прокладки

Практические советы

• При заказе учитывайте, что длина 6000 мм рассчитана на один этаж - для двухэтажных переходов потребуется два лотка с соединителем
• Частота креплений: минимум одно на каждые 1,5 метра, особенно при большой массе кабелей
• Для лучшей герметичности стыков используйте комплекты OBO Bettermann с уплотнителями
• Не затягивайте болты перекладин слишком сильно - это может деформировать профиль
• Проверьте совпадение номера артикула SLS 80 C40 2 FT с сертификатом качества перед приемкой партии
