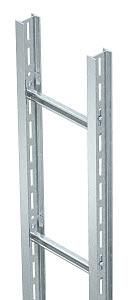

Вертикальный лоток лестничного типа 800x6000 (SLS 80 C40 8 FT) | 6013449 OBO Bettermann

Лоток лестничный вертикальный 800x6000 мм горячий цинк от OBO BETTERMANN - это прочный металлический канал для вертикальной прокладки силовых и слаботочных кабелей в зданиях. Артикул SLS 80 C40 8 FT обеспечивает надежную фиксацию проводов на высоте до 6 метров, защищая их от механических повреждений и воздействия окружающей среды.

Назначение и область применения

Лоток лестничный вертикальный 800x6000 мм горячий цинк предназначен для прокладки кабелей в вертикальных шахтах, лифтовых ходах, технических этажах и других местах, где требуется удержание большого количества проводов на значительной высоте. Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисов, больниц, торговых центров, заводов. Применяется там, где важны доступ к кабелям, вентиляция и долговечность системы.

Технические характеристики

• Ширина: 800 мм - позволяет размещать большое количество кабелей в одном канале
• Длина: 6000 мм (8 футов) - стандартная длина для сборки вертикальных трасс
• Высота боковой стенки: 80 мм - предотвращает выпадение кабелей и обеспечивает устойчивость
• Расстояние между перекладинами: 600 мм - оптимально для равномерного распределения нагрузки
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: горячий цинк - защищает от коррозии даже в условиях повышенной влажности
• Тип боковой стенки: I-профиль - усиливает жесткость конструкции
• Перфорация боковой стенки: да - улучшает теплоотвод и снижает вес
• Тип ступени: беззубцовый профиль - безопасен для изоляции кабелей, не повреждает оболочку
• Конструкция: соединение перекладин через болты - позволяет собирать и разбирать систему без сварки

Совместимость и монтаж

Лоток лестничный вертикальный 800x6000 мм горячий цинk совместим с другими элементами серии SLS от OBO BETTERMANN: кронштейнами, углами, переходниками и крышками. Монтаж выполняется с использованием болтового соединения перекладин - это исключает необходимость сварки и ускоряет установку. Каждый лоток можно закрепить к стене или столбу с помощью стандартных крепежей. Учитывайте посадочные размеры: перекладины расположены с шагом 600 мм, что соответствует типовым интервалам крепления кронштейнов. Для вертикальной транспортировки используйте минимум два точки подвеса на каждые 3 метра длины.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN 41407 для кабельных лотков. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4 (по ISO 12944), что делает его пригодным для использования в помещениях с повышенной влажностью и в промышленных зонах. Перфорированные стенки обеспечивают естественную вентиляцию, снижая риск перегрева кабелей.

Преимущества

• Усиленная I-образная форма боковых стенок увеличивает жесткость и допускает большие нагрузки
• Беззубцовые ступени не повреждают изоляцию кабелей - особенно важно для чувствительных сетей
• Перфорация стенок снижает массу и улучшает рассеивание тепла
• Цинковое покрытие служит более 25 лет без обслуживания
• Болтовое соединение позволяет легко модифицировать трассу после монтажа

Ограничения применения

Не рекомендуется использовать лоток лестничный вертикальный 800x6000 мм горячий цинк в условиях постоянного прямого контакта с открытой водой, агрессивными химическими веществами или в экстремально агрессивных промышленных средах (класс C5). Также не следует применять его как несущую конструкцию для оборудования - он предназначен только для кабелей. Нагрузка на один лоток не должна превышать расчетную для его габаритов и материала; при большой плотности заполнения проверьте температурный режим внутри канала.

Примеры использования

• Подъем кабелей от подземного распределительного пункта к этажным щиткам в многоквартирном доме
• Вертикальная трасса для кабелей связи и питания в серверной комнате многоэтажного бизнес-центра
• Прокладка силовых кабелей от машинного отделения лифта к этажным автоматическим выключателям
• Система кабельной разводки в производственных цехах с частыми изменениями схемы подключения

Практические советы

• При комплектации системы убедитесь, что все элементы (углы, крышки, крепеж) также от OBO BETTERMANN - это гарантирует совместимость и сертифицированную нагрузку
• Для длинных вертикальных участков (более 10 м) предусмотрите компенсационные зоны - металл может деформироваться при перепадах температур
• Заполняйте лоток не более чем на 40–50% от объема - так сохранится воздушный зазор для охлаждения
• При необходимости резки - используйте ножницы по металлу, не применяйте болгарку без защиты от искр и нагрева
• Артикул SLS 80 C40 8 FT - это единственный вариант в линейке с такой шириной и длиной; аналоги других брендов могут иметь другие шаги перекладин и не подходят по крепежу
