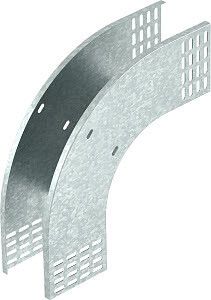

Вертикальный угол 90° внешний 110x150 (RBV 115 F FT) | 7007353 OBO Bettermann

Угол вертикальный внешний 90 градусов 110x150 мм горячий цинк от OBO BETTERMANN (арт. 7007353, RBV 115 F FT) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 110 мм. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Этот угол используется для изменения направления кабельных трасс на 90° в вертикальной плоскости. Подходит для установки на лотках с высотой боковой стенки 110 мм - например, в системах OBO Bettermann серии RBV. Применяется в промышленных объектах: энергообъектах, заводах, транспортных терминалах, где требуется надежная прокладка силовых и слаботочных кабелей. Особенно актуален там, где важна коррозионная стойкость - на открытых площадках, в помещениях с повышенной влажностью или химической активностью.

Технические характеристики

• Тип: внешний вертикальный угол
• Угол поворота: 90°
• Высота: 110 мм
• Ширина: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защитный слой толщиной более 50 мкм
• Исполнение изгиба: жесткий, одноразовый, без деформаций после сборки
• Перфорация: да - отверстия для крепления через каждые 100–150 мм
• Исполнение: без предустановленных соединительных элементов - требует самостоятельного крепления болтами или заклепками
• Обозначение по каталогу: RBV 115 F FT

Совместимость и монтаж

Угол совместим с кабельными лотками OBO Bettermann серии RBV и аналогичными изделиями с высотой стенки 110 мм. Для монтажа используются стандартные крепежные элементы - болты М8 или заклепки Ø4,8 мм. Перфорированные зоны позволяют фиксировать угол к опорным конструкциям или другим участкам лотка. Устанавливается на прямых участках перед поворотом; не рекомендуется использовать как переходник между лотками разной высоты. Соединение с другими элементами системы выполняется с помощью фланцевых соединений или кронштейнов.

Безопасность и стандарты

• Произведён в соответствии с требованиями ГОСТ Р 55842-2013 (системы кабельных каналов)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на АЭС и других объектах госкорпорации
• Занесён в Реестр промышленной продукции РФ (№ 1367/9/2023)

Преимущества

• Горячее цинкование обеспечивает защиту от коррозии даже при механическом повреждении покрытия - срок службы до 30 лет в условиях умеренного климата
• Жесткий изгиб сохраняет форму под нагрузкой, не прогибается при монтаже или эксплуатации
• Перфорация позволяет легко регулировать шаг крепления и адаптировать угол под существующую конструкцию
• Совместимость с сертифицированными комплектующими OBO Bettermann снижает риск ошибок при сборке

Ограничения применения

• Не предназначена для внутренних углов - применяется только для наружных поворотов
• Не подходит для лотков с высотой стенки менее 110 мм или более 120 мм - возможны зазоры или перегрузка креплений
• Не является герметичным элементом - не заменяет крышки или уплотнители при необходимости защиты от воды и пыли
• Не рекомендовано использование в условиях постоянного воздействия кислот, щелочей или морской соли без дополнительной защиты

Примеры использования

• Формирование поворота в шахте кабельной трассы на тепловой электростанции
• Смена направления лотка от потолка к стене в производственном корпусе
• Подключение вертикального участка к горизонтальному лотку в распределительном пункте
• Прокладка кабеля вдоль наружной стены здания с выходом на уровень пола

Практические советы

• Перед монтажом проверьте соответствие высоты стенки лотка - 110 мм +-1 мм. Отклонение вызывает люфт или давление на крепления
• Используйте болты с широкой шайбой - они равномерно распределяют нагрузку на перфорацию
• При установке на металлические конструкции - обязательно используйте изоляционные прокладки, чтобы исключить электрохимическую коррозию
• Не затягивайте крепеж слишком сильно - тонкая сталь (1 мм) легко деформируется
• Для длительной эксплуатации в агрессивной среде - периодически осматривайте поверхность на наличие белого налета (цвет оксида цинка); он не опасен, но указывает на начало процесса коррозии основы
