Вертикальный угол 90° внутренний 110x150 (RBV 115 S FT) | 7007313 OBO Bettermann

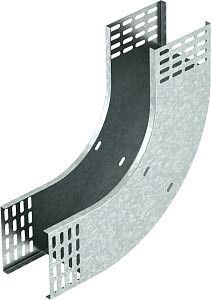

Угол вертикальный внутренний 90 градусов 110x150 мм горячий цинк от OBO BETTERMANN (артикул 7007313, RBV 115 S FT) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 110 мм. Изделие выполнено из оцинкованной стали с жестким изгибом и перфорацией, что обеспечивает прочную фиксацию и долговечность в промышленных условиях.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90° внутри системы, особенно там, где требуется переход от горизонтального участка к вертикальному или между двумя вертикальными секциями. Подходит для установки в помещениях с повышенной влажностью, на объектах энергетики, производства и транспорта. Применяется совместно с кабельными лотками, имеющими высоту боковой стенки 110 мм. Учитывайте, что изделие не предназначено для наружной эксплуатации без дополнительной защиты от механических воздействий.

Технические характеристики

• Тип угла: внутренний 90°
• Высота: 110 мм
• Ширина: 150 мм
• Материал: сталь оцинкованная (горячее цинкование)
• Толщина металла: 1 мм
• Исполнение изгиба: жесткий, одноразовый изгиб без деформации
• Перфорация: да - отверстия для крепления через весь профиль
• Исполнение: без встроенных соединительных элементов - требует внешнего крепления
• Обозначение по каталогу: RBV 115 S FT

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии RBV 115 и аналогичными моделями других производителей, имеющими ту же высоту стенки (110 мм). Для монтажа используйте болты, заклепки или самонарезающие винты, которые проходят через перфорированные зоны. Крепление выполняется с обеих сторон угла - к вертикальным и горизонтальным участкам лотка. Не допускается использование силового давления для “доворота” угла после изготовления - жесткий изгиб не подлежит корректировке.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/9/2023)

Преимущества

• Горячее цинкование обеспечивает длительную коррозионную стойкость даже в агрессивных средах
• Жесткий изгиб сохраняет точную геометрию и не деформируется при нагрузках
• Перфорация позволяет равномерно распределить усилия крепления и исключает сосредоточенные точки напряжения
• Совместимость с сертифицированными системами OBO BETTERMANN снижает риск ошибок при сборке

Ограничения применения

• Не применяется в системах с высотой стенки лотка менее или более 110 мм
• Не рекомендован для открытых площадок без защиты от осадков - хотя покрытие защищает от коррозии, вода в зоне стыка может вызывать задержку влаги
• Отсутствие встроенного крепежа требует дополнительных комплектующих - планируйте расход материалов заранее
• Не подходит для частых демонтажей - жесткая конструкция не рассчитана на многократное разборное соединение

Примеры использования

• Формирование поворота в шахте кабельной трассы на тепловой электростанции
• Соединение горизонтальных лотков с вертикальными стояками в производственном корпусе
• Прокладка кабелей в подземных технологических каналах с высокой влажностью
• Системы управления на железнодорожных станциях, где важна надежность и соответствие нормам Росатома

Практические советы

• Проверьте перед монтажом, чтобы все лотки, к которым вы присоединяете этот угол, имели одинаковую высоту стенки - 110 мм
• Используйте крепеж с подходящей длиной: минимум 8–10 мм, чтобы он проходил через лоток, угол и контргайку
• При необходимости герметизации стыка - примените термостойкий силиконовый состав, но не заполняйте полностью перфорацию
• Артикул RBV 115 S FT - это не просто номер, а указатель на спецификацию; при замене сверьтесь именно с этим обозначением, а не с внешним видом
• Храните изделия в сухом месте до монтажа - даже оцинкованная сталь может окисляться при постоянной влажности
