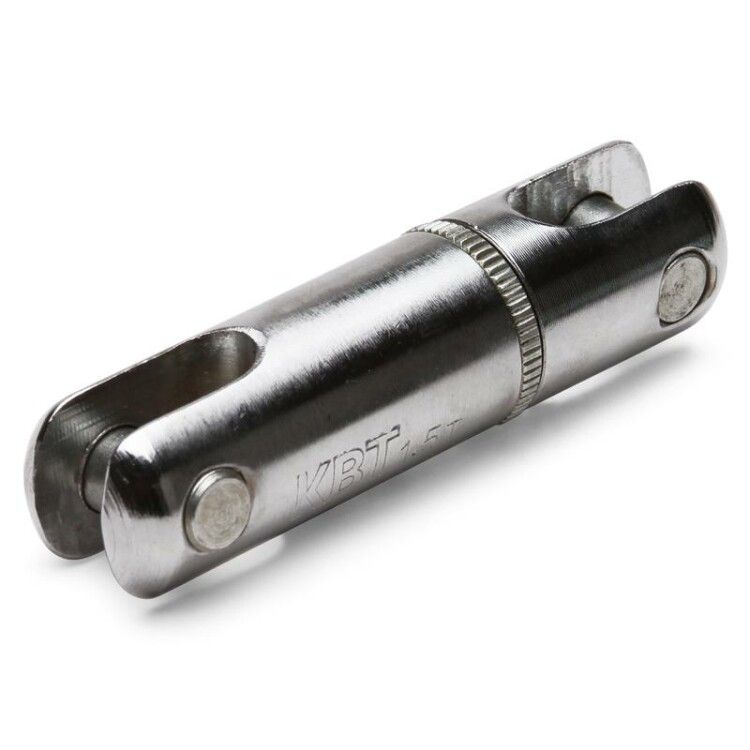

Вертлюг ВМ-130 серия ПРОФИ - 85710 КВТ

Вертлюг ВМ-130 серия ПРОФИ, КВТ предназначен для предотвращения закручивания кабелей при протяжке и раскатке, особенно важен при работе со СИП и оптоволокном. Благодаря прочной стальной конструкции и гальваническому цинкованию, этот вертлюг надежно работает в условиях открытой проводки и повышенной влажности.

Назначение и область применения

Вертлюг ВМ-130 серия ПРОФИ, КВТ используется для исключения крутящих моментов на кабеле во время монтажа. Он устанавливается между монтажным чулком и тросом-лидером, позволяя кабелю свободно вращаться без перегибов и образований петель. Подходит для прокладки силовых кабелей, СИП и оптоволокна при использовании механических методов протяжки - например, при устройстве воздушных линий электропередачи или прокладке кабеля через направляющие ролики.

Технические характеристики

• Диаметр натяжного троса: 30 мм - соответствует стандартному диапазону для средних и крупных кабельных трасс;
• Материал корпуса: сталь - обеспечивает высокую механическую прочность при нагрузках;
• Исполнение: неизолированное - требует внешней защиты при установке в зонах с риском повреждения изоляции кабеля;
• Количество кабелей: один - рассчитан на одиночную протяжку одного кабеля или жилы;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии в агрессивных средах, но не заменяет полноценную антикоррозийную окраску;
• Цвет: не указан - поверхность имеет матовый металлический оттенок после цинкования.

Совместимость и монтаж

Вертлюг ВМ-130 серия ПРОФИ, КВТ совместим с тросами диаметром до 30 мм и стандартными монтажными чулками. Для установки необходимо зафиксировать его между чулком и тросом-лидером с помощью болтовых или зажимных элементов. Обеспечьте плотный контакт поверхностей - слабый зажим снижает эффективность передачи усилия и увеличивает риск проскальзывания. Подшипник внутри обеспечивает плавное вращение, поэтому не требуется смазка при нормальных условиях эксплуатации.

Безопасность и стандарты

Производитель заявляет трехкратный запас прочности конструкции - это значит, что максимальная рабочая нагрузка ниже предела текучести материала в три раза. Однако официальные сертификаты по ГОСТ или IEC в предоставленных данных отсутствуют. Применение в сетях выше 1 кВ рекомендуется только при наличии внутреннего контроля качества монтажа и учета допустимых нагрузок.

Преимущества

• Плавное вращение благодаря встроеному подшипнику - снижает риск повреждения оболочки кабеля;
• Компактные габариты и цилиндрическая форма - не препятствуют прохождению через узкие каналы и роликовые системы;
• Гальваническое цинкование - продлевает срок службы в условиях повышенной влажности и температурных колебаний;
• Высокая механическая прочность стали - выдерживает значительные нагрузки при протяжке длинных участков.

Ограничения применения

• Не предназначена для работы с тросами более 30 мм - использование с большим диаметром вызывает перегрузку и деформацию;
• Неизолированный корпус - нельзя использовать там, где возможен контакт с токоведущими частями без дополнительной изоляции;
• Не рекомендован для постоянного подвеса под весом кабеля - предназначен только для временной фазы протяжки;
• Цинковое покрытие менее устойчиво к хлоридам и морской среде - в прибрежных районах требуется дополнительная защита.

Примеры использования

• Установка воздушных ЛЭП с применением СИП - предотвращает скручивание жил при раскатке барабана;
• Прокладка оптоволоконного кабеля в канализационных трубах с использованием троса-лидера - минимизирует риск обрыва световода;
• Монтаж кабелей на опорах с поворотами - позволяет сохранить целостность изоляции при изменении направления протяжки;
• Работы в городских условиях при прокладке кабеля вдоль фасадов зданий - компактная форма не цепляется за детали креплений.

Практические советы

• Перед монтажом проверьте соответствие диаметра троса 30 мм - даже небольшое превышение может привести к выходу из строя;
• Не используйте вертлюг ВМ-130 серия ПРОФИ, КВТ в качестве точки крепления - он не рассчитан на длительную нагрузку;
• При работе в сырых местах периодически осматривайте покрытие - при появлении белого налета (цветения цинка) рекомендуется нанесение защитного состава;
• Запрещено применять с электроинструментом для затяжки - все крепления должны выполняться ручным способом, чтобы не повредить подшипник;
• Храните в сухом месте - влага в течение нескольких месяцев может вызвать потерю функциональности подшипника.
