Вертлюг монтажный (S-30) | 13302401 НИЛЕД

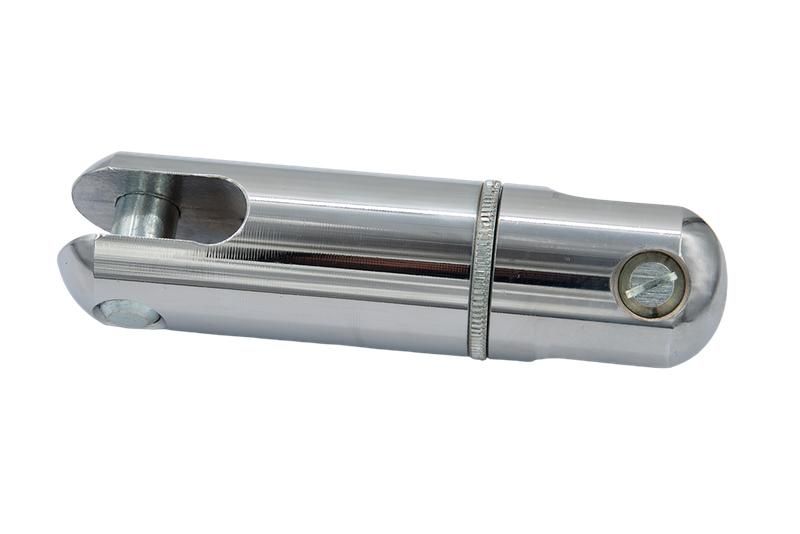

Вертлюг монтажный S-30 от НИЛЕД - это шарнирное устройство, которое предотвращает закручивание провода при его протяжке, сохраняя целостность изоляции и снижая риск повреждений. Артикул 13302401 предназначен для работ с самонесущими изолированными проводами, особенно при раскатке СИП-2 и СИП-4.

Назначение и область применения

Вертлюг монтажный S-30 используется для безопасной протяжки проводов и кабелей без скручивания. Он разъединяет вращательные моменты между тянущим оборудованием и проводом, что особенно важно при использовании лебедок, талей и раскаточных чулков. Применяется при монтаже воздушных линий электропередачи, оптоволоконных сетей и других типов проводников.

Технические характеристики

• Тип: подшипниковый вертлюг - обеспечивает свободное вращение под нагрузкой
• Назначение: исключение передачи крутящего момента от тягового устройства к проводу
• Оснащение: две втулки-винта для крепления к тали, чулкам и другому грузоподъемному оборудованию
• Материал: прочная металлическая конструкция, рассчитанная на высокие механические нагрузки

Совместимость и монтаж

Вертлюг монтажный S-30 совместим с любыми системами, использующими петлевые крепления: грузоподъемными талями, раскаточными чулками, канатами и стропами. Для установки достаточно продеть крепёжную петлю через одну из втулок-винтов и зафиксировать её. Подшипники обеспечивают плавное вращение даже при значительном натяжении провода.

Преимущества

• Защищает изоляцию проводов СИП-2 и СИП-4 от перегибов и скручиваний при протяжке
• Уменьшает усилия на провод, снижая риск обрыва жил или повреждения изоляционного слоя
• Две точки крепления позволяют использовать различные способы подвеса и упрощают сборку системы протяжки
• Подшипниковая конструкция работает надёжно даже при длительных операциях с большими тяговыми усилиями

Ограничения применения

• Не предназначен для работы с напряжением выше 1 кВ - не является электроизолирующим устройством
• Не следует использовать при температурах ниже -40 C или выше +85 C - материал и смазка подшипника могут потерять рабочие свойства
• Запрещено применять для подъёма людей или оборудования - только для протяжки проводов и кабелей

Примеры использования

• Раскатка СИП-2 и СИП-4 по опорам ЛЭП при новом строительстве
• Протяжка кабеля АС или оптоволоконного световода между столбами
• Монтаж кабельных линий в труднодоступных зонах с использованием талей
• Замена старых проводов на новые без демонтажа всей линии

Практические советы

• Перед монтажом проверьте, чтобы втулки-винты были плотно затянуты - слабое крепление может вызвать проскальзывание
• Обязательно используйте вертлюг монтажный S-30 вместе с раскаточным чулком - так вы минимизируете трение и износ провода
• При работе с длинными участками провода периодически проверяйте состояние подшипников - при появлении скрипа или затруднённого вращения замените устройство
• Посадочный диаметр втулок соответствует стандартным креплениям талей - убедитесь, что ваше оборудование имеет подходящую ширину петли
