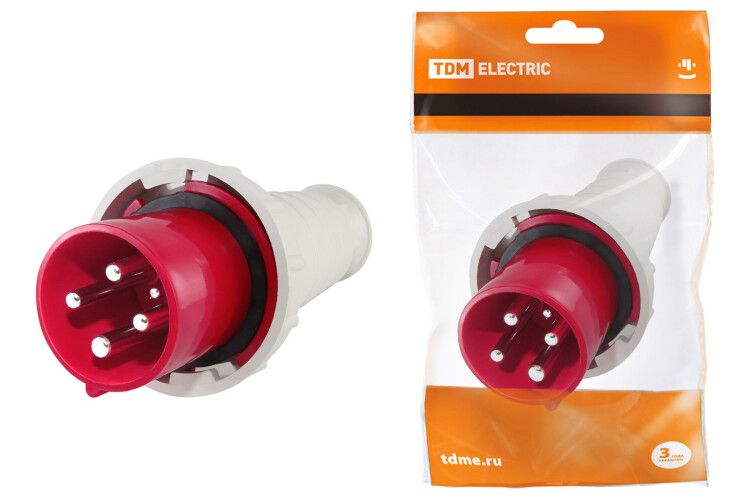

Вилка 034 3Р+РЕ 63А 380В IP54 | SQ0601-0007 TDM

Вилка 3Р+РЕ 63А 380В IP54 от TDM ELECTRIC - это надёжное соединение для трёхфазного оборудования с заземлением, предназначенное для работы в сложных условиях: на стройплощадках, в цехах и на открытых площадках. Артикул sq0601-0007 обеспечивает безопасное подключение мощных устройств через винтовые клеммы с запиранием.

Назначение и область применения

Вилка 3Р+РЕ 63А 380В IP54 используется для подключения трёхфазного электрооборудования с защитным заземлением. Подходит для временного и постоянного подключения: строительных машин, сварочных аппаратов, компрессоров, насосов, станков и крупного электроинструмента. Может применяться как в помещениях, так и на улице благодаря защите IP54. Соответствует требованиям EN 60309-2 для сетей 400 В, 50–60 Гц.

Технические характеристики

• Ток: 63 А - рассчитана на работу с нагрузками до 63 ампер, соответствует требованиям IEC и UL
• Фазы: 3 + PE - три рабочих фазы и один контакт заземления (всего 4 полюса)
• Напряжение: 400 В (номинальное согласно EN 60309-2), частота 50–60 Гц
• Защита: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию пыли) и брызг воды из любого направления
• Подключение: винтовые клеммы - удобны для многожильных и одножильных проводов, требуют периодической проверки затяжки
• Запирание: есть механическая блокировка - предотвращает случайное отсоединение при работе
• Цвет: красный (RAL 3020) - стандартизированная цветовая кодировка для трёхфазных систем 400 В
• Габариты: 108 × 70 × 230 мм - компактная форма для установки в ограниченном пространстве
• Материал корпуса: пластик - устойчив к УФ-излучению, химическим воздействиям и перепадам температур
• Ввод кабеля: уплотнительная гайка - позволяет закрепить кабели с внешним диаметром до 16–18 мм (зависит от типа оболочки)
• Оrientация заземления: 6 часов - контакт заземления расположен внизу, что снижает риск попадания влаги при монтаже
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба, уменьшает напряжение на жилах

Совместимость и монтаж

Вилка 3Р+РЕ 63А 380В IP54 совместима с розетками того же класса (IEC 60309): такие же 3P+PE, 63A, IP54, красные. Для правильного подключения:

• Используйте кабель с медными жилами, сечением не менее 16 мм2 (для длительной нагрузки 63 А)
• Проверьте соответствие диаметра кабеля уплотнительной гайке - не более 18 мм
• Затяните винты клемм равномерно, без перегрузки - используйте отвертку с ограничителем момента
• Не допускайте перекручивания жил при подключении - это снижает срок службы контактов
• При монтаже на открытом воздухе убедитесь, что вилка расположена так, чтобы вода не собиралась на крышке

Безопасность и стандарты

Вилка 3Р+РЕ 63А 380В IP54 соответствует европейскому стандарту EN 60309-2 и имеет сертификаты безопасности для промышленного использования. Цветовая кодировка (красный) указывает на напряжение 400 В, что исключает ошибочное подключение к бытовым сетям 230 В. Механическое запирание предотвращает самопроизвольное отключение под нагрузкой. Наличие заземляющего контакта гарантирует защиту от поражения током при пробое изоляции.

Преимущества

• Надёжная защита IP54 - работает даже в сырых и пыльных средах
• Запирающий механизм - повышает безопасность при использовании на объектах с вибрацией
• Красный цвет - сразу распознаётся как трёхфазный разъём, снижает риск ошибок
• Простая и проверенная система винтовых клемм - легко обслуживается без специнструментов
• Уплотнительная гайка - обеспечивает герметичность без дополнительных уплотнителей

Ограничения применения

• Не предназначена для постоянного подключения к сети без перерыва - рекомендовано использовать как временную точку подключения
• Не следует применять в местах с постоянным погружением в воду - IP54 не обеспечивает герметичность при погружении
• Не подходит для подключения оборудования с током выше 63 А - возможен перегрев и выход из строя
• Пластиковый корпус не выдерживает ударных нагрузок - не монтировать там, где возможны механические повреждения
• Не совместима с розетками других цветов или токов - требуется точное соответствие по всем параметрам

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Электропитание металлообрабатывающего станка в цеху
• Временный доступ к питанию для воздушных компрессоров на открытой площадке
• Питание насосной группы на объектах с повышенной влажностью
• Переносное оборудование на производственных линиях с частым перемещением

Практические советы

• Перед каждым подключением проверяйте состояние клемм - окисление или ослабление винтов вызывают нагрев
• При использовании на улице лучше устанавливать вилку под небольшим уклоном, чтобы вода стекала
• Не используйте адаптеры или переходники - они нарушают целостность защиты IP54 и запирания
• Для долговечности выбирайте кабель с термостойкой оболочкой (например, H07RN-F)
• При замене вилки всегда отключайте питание - даже при запертой вилке возможен контакт с фазой при некорректной схеме
• Артикул sq0601-0007 - это именно вилка, а не розетка. Для завершения цепи нужна совместимая розетка TDM ELECTRIC того же типа
