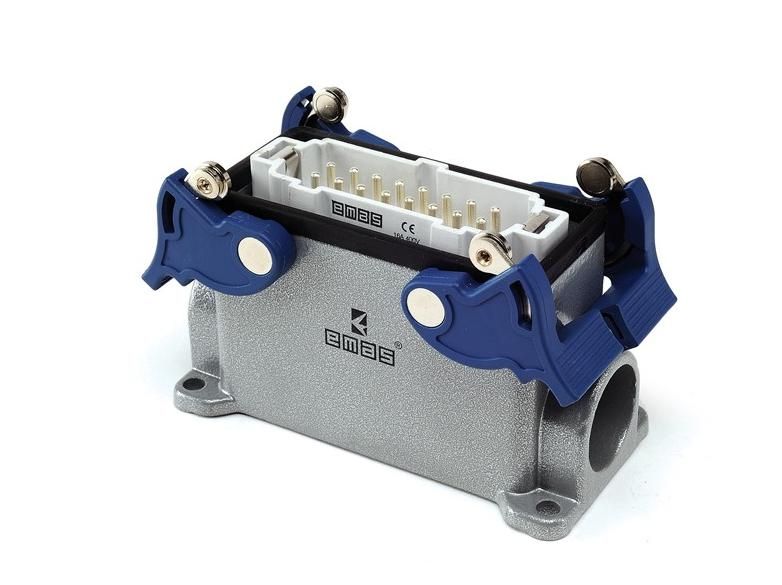

Вилка 4-фиксатора 2-боковых ввода 16 полюсов 16А EMAS EBM16FD24

Вилка 16 полюсов 16А с 4-мя фиксаторами и 2-мя боковыми вводами от EMAS (артикул ebm16fd24) - промышленный разъём с металлическим кожухом и защитой IP65, предназначенный для надёжного подключения оборудования в сложных условиях. Устройство совмещает высокую механическую прочность, устойчивость к перегрузкам и удобную установку на панели.

Назначение и область применения

Эта вилка используется для подключения силового и управляющего оборудования в средах с повышенной запылённостью, влагой, вибрацией или экстремальными температурами. Подходит для промышленных автоматизированных систем: станков, конвейеров, роботов, контрольно-измерительных устройств. Разъём обеспечивает безопасное соединение между оборудованием и источником питания до 400 В переменного тока.

Технические характеристики

• Число полюсов: 16 (включая заземление PE)
• Рабочий ток: 10 А и 16 А (два режима)
• Номинальное напряжение: 250 В и 400 В
• Импульсная выдержка напряжения: 6 кВ
• Сопротивление изоляции: ≥10 МОм
• Степень защиты: IP65 (полная защита от пыли, струй воды с любого направления)
• Материал корпуса: металл
• Температурный диапазон: от –40 C до +125 C
• Механическая стойкость: минимум 500 циклов вставления/вы ления
• Горючесть: класс V0 по UL94 (материал самозагасаемый)
• Категория искажений: 3 (для условий с высокими помехами)
• Количество боковых вводов: 2 (стандарт PG 21)
• Фиксация: 4 роликовых фиксатора
• Тип контактов: 4P+E (фазы L1–L4 + PE); возможна комплектация 10, 16, 24, 32 (2×16), 48 (2×24) контактами

Совместимость и монтаж

Вилка имеет монтаж через панель - крепится болтами или гайками через фланец. Для герметичности необходимо использовать соответствующие уплотнители в боковых вводах PG 21. Совместима с любыми штепселями того же типа (16 полюсов, 16A, IP65, PG 21). Обязательно проверьте соответствие количества контактов в вашей проводке: доступные варианты - 10, 16, 24, 32 (2×16), 48 (2×24) + PE. Диаметр кабеля для ввода PG 21 - 8…13 мм.

Безопасность и стандарты

Устройство соответствует требованиям стандарта DIN EN 61984 для промышленных разъёмов. Сертифицировано по UL94 V0 - материал корпуса не распространяет пламя. Выдерживает испытание на ударное напряжение 6 кВ, что гарантирует безопасность при скачках напряжения. Применение в соответствии с нормами безопасности электроустановок (ПУЭ, ГОСТ Р 51321.1).

Преимущества

• Высокая механическая долговечность - до 500+ циклов подключения
• Защита IP65 позволяет применять в сырых, пыльных и открытых помещениях
• Металлический корпус повышает устойчивость к деформации и внешним воздействиям
• Чётко зафиксированная система 4-х роликов предотвращает случайное расцепление
• Поддержка двух рабочих токов (10 А и 16 А) даёт гибкость при проектировании
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с нагревательным оборудованием

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не заменяет IP67/IP68
• Запрещено использование вне допустимого температурного диапазона (-40/+125 C)
• Не следует применять в средах с агрессивными химическими веществами - металл корпуса не устойчив к кислотам и щелочам
• Требуется точное соблюдение сечения кабеля для вводов PG 21; слишком толстые или тонкие жилы нарушают герметичность
• Не совместим с разъёмами других серий или брендов, имеющими отличную геометрию контактов

Примеры использования

• Подключение частотных преобразователей к двигателям на конвейере
• Разъём для быстрого отключения сварочных аппаратов в цеху
• Связь между контроллером и датчиками в пищевой промышленности (частая мойка)
• Автоматические линии с высокой вибрацией - например, в машиностроении
• Передвижные станции управления на объектах с открытым расположением

Практические советы

• Перед монтажом проверьте количество нужных контактов - выбирайте версию с 16, 24 или 48 контактами в зависимости от нагрузки
• Обязательно используйте уплотнительные кольца в боковых вводах PG 21 - они обеспечивают IP65
• При затяжке фиксаторов не переусердствуйте - можно повредить резьбу или пластиковые элементы внутри
• Для обслуживания отключите питание, затем открутите фиксаторы и осторожно выведите разъём из панели
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - окисление снижает надёжность
• Если требуется более высокая защита (например, от временного погружения), рассмотрите модели с IP67 - эта вилка не предназначена для таких условий
