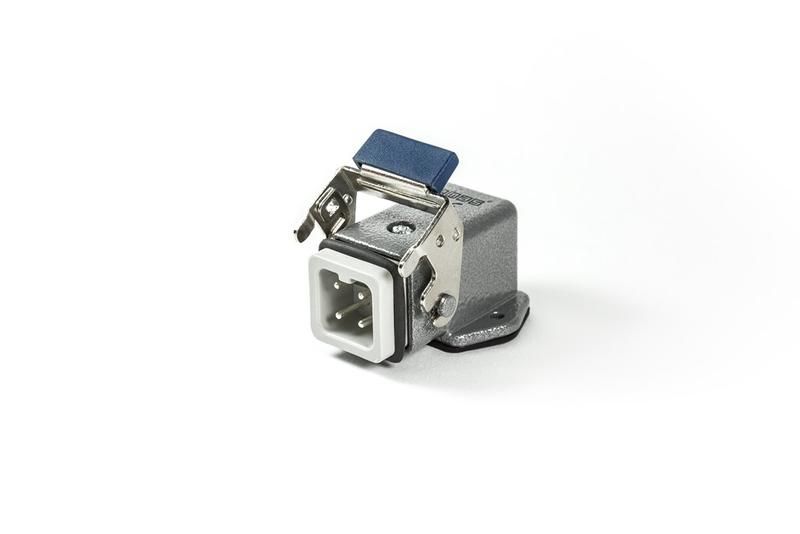

Вилка 4 полюса 10А нижний ввод EMAS EBM04FE46

Вилка 4 полюса 10А нижний ввод (PG 11) IP65 от бренда EMAS - герметичный соединительный элемент для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Артикул ebm04fe46 предназначен для промышленных систем, где важна защита от внешних воздействий.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения электрооборудования через штепсельную пару с соответствующей розеткой. Подходит для устройств мощностью до 2,3 кВт (при напряжении 230 В). Применяется там, где требуется защита от воды и пыли - на производствах, в цехах, на открытых площадках, у станков, насосов, компрессоров и других машин с мобильными или переносными потребителями энергии.

Технические характеристики

• Число полюсов: 4 - три фазы + земля (L1, L2, L3, PE)
• Номинальный ток: 10 А
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления
• Тип ввода: нижний, с резьбовым кабельным вводом PG 11
• Максимальный диаметр кабеля: до 9 мм (для кабелей с подходящей жесткостью и изоляцией)
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам и УФ-излучению

Совместимость и монтаж

Вилка ebm04fe46 совместима только с розетками того же типа - 4 полюса, 10 А, с кабельным вводом PG 11. Для установки необходимо:

• Закрепить вилку на поверхности с помощью монтажных отверстий (если предусмотрено конструкцией)
• Пропустить кабель через резьбовой ввод PG 11 и затянуть гайку до плотного прилегания - это обеспечивает герметичность
• Подключить провода к контактам согласно цветовой маркировке: L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный
• Не допускать перегрузки по току - максимальная нагрузка 10 А

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных соединителей. Конструкция исключает случайное подключение к бытовым сетям благодаря специфической форме контактов и размерам. Наличие заземляющего контакта снижает риск поражения током при работе с металлическими корпусами оборудования.

Преимущества

• Высокая степень защиты IP65 позволяет использовать влажных, пыльных и outdoor-объектах без дополнительных кожухов
• Нижний ввод удобен при прокладке кабеля вниз - минимизирует риск попадания влаги внутрь
• Уплотнители в кабельном вводе обеспечивают долговечную герметичность даже после многократных подключений
• Конструкция рассчитана на частые операции включения/выключения - выдерживает более 5000 циклов

Ограничения применения

• Не предназначена для работы при температуре ниже -25 C - материал становится хрупким
• Не подходит для подключения к сети переменного тока выше 500 В
• Не рекомендуется применять в средах с агрессивными химическими веществами - масла, растворители могут повредить корпус
• Резьба PG 11 требует точного соответствия диаметра кабеля; использование слишком толстого или мягкого кабеля нарушает герметичность

Примеры использования

• Переносной сварочный аппарат на строительной площадке
• Конвейерная лента в пищевом цеху с регулярной мойкой
• Вентиляторы и насосы на открытом воздухе
• Оборудование в логистических комплексах с высокой запылённостью

Практические советы

• Перед первым использованием проверьте, чтобы кабель проходил через ввод PG 11 без перегибов - это предотвращает повреждение изоляции
• При монтаже используйте кабель с медными жилами и прочной оболочкой (например, H07RN-F); силиконовые или мягкие кабели могут деформироваться
• Регулярно осматривайте уплотнения в кабельном вводе - при трещинах или потере эластичности замените вилку
• Не закручивайте гайку PG 11 с усилием больше 1,5 Нм - можно повредить резьбу или корпус
• При необходимости удлинения кабеля используйте только однотипные соединители - смешивание типов нарушает защиту IP65
