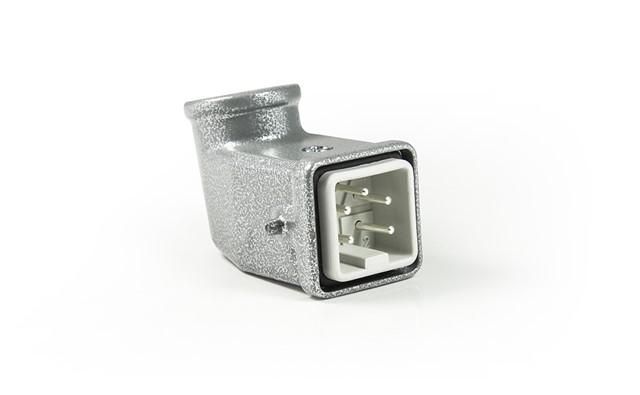

Вилка Emas 5 полюсов, 10А, боковой ввод - EBM05FU10

Вилка 5 полюсов 10А боковой ввод (PG 11), IP65 от EMAS - надёжный промышленный разъём для подключения оборудования с заземлением в условиях повышенной запылённости и влаги. Артикул ebm05fu10 соответствует требованиям к герметичным соединениям в сложных средах.

Назначение и область применения

Вилка 5 полюсов 10А боковой ввод (PG 11), IP65 используется для подключения переносных и стационарных устройств, требующих защиты от пыли и воды. Подходит для работы на стройплощадках, в цехах, на конвейерах, в пищевой и химической промышленности. Применяется в составе комплектного электрооборудования и для временного питания оборудования.

Технические характеристики

• Число контактов: 4P+E (четыре фазы + заземление)
• Номинальный ток: 10 А
• Номинальное напряжение: до 400 В переменного тока
• Импульсная прочность изоляции: 6 кВ
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочий температурный диапазон: от –40 C до +125 C
• Сопротивление изоляции: не менее 10 МОм
• Устойчивость к воспламенению: класс V0 (материал самозагасает)
• Ресурс коммутации: минимум 1 000 000 циклов включения/выключения
• Механическая стойкость: не менее 500 ударов
• Тип ввода: боковой, с резьбой PG 11 для кабеля

Совместимость и монтаж

Вилка совместима с кабелями с наружным диаметром 6–9 мм, подходящими под резьбу PG 11. Для установки требуется зачистить жилы и вставить их в клеммы согласно маркировке. Кабель фиксируется через уплотнительную гильзу с помощью винта. Корпус имеет модульную конструкцию - легко разбирается для обслуживания. Установка выполняется в распределительном щите или на стене с использованием крепёжных отверстий. Не используйте силовые кабели с диаметром более 9 мм - это нарушит степень защиты IP65.

Безопасность и стандарты

Вилка соответствует стандарту TS EN, что гарантирует соответствие европейским нормам безопасности для промышленных разъёмов. Электростатическое покрытие корпуса предотвращает накопление статического заряда. Класс горючести V0 обеспечивает безопасность при возможных перегревах и коротких замыканиях.

Преимущества

• Высокая герметичность IP65 позволяет применять в сырых, пыльных и агрессивных средах
• Сдвоенные ручки с роликами обеспечивают удобство и надёжное закрывание даже в перчатках
• Модульная конструкция упрощает ремонт и замену внутренних элементов
• Долгий срок службы - до миллиона циклов подключений
• Устойчивость к экстремальным температурам - от мороза до высокой тепловой нагрузки

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP65 не равен IP67/IP68
• Максимальный ток - 10 А; использование с нагрузкой выше 10 А недопустимо
• Запрещено использовать с кабелями, выходящими за диапазон PG 11 (диаметр >9 мм)
• Не рекомендовано для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Подключение сварочных аппаратов на объектах
• Переносные насосы и компрессоры на стройплощадках
• Освещение и оборудование на временных объектах (фестивали, выставки)
• Оборудование в пищевых цехах, где необходима частая мойка
• Автоматизированные линии с частым отключением питания

Практические советы

• Перед первым подключением проверьте плотность посадки кабеля - при плохой фиксации снижается защита IP65
• При монтаже в щитах используйте дополнительные кабельные вводы для предотвращения перегрузки
• Регулярно осматривайте уплотнители - при трещинах или деформациях заменяйте их оригинальными деталями
• Не применяйте смазки или растворители - они повредят пластик и уплотнения
• Для систем с частыми отключениями выбирайте модели с механической стойкостью ≥500 - такова у ebm05fu10
