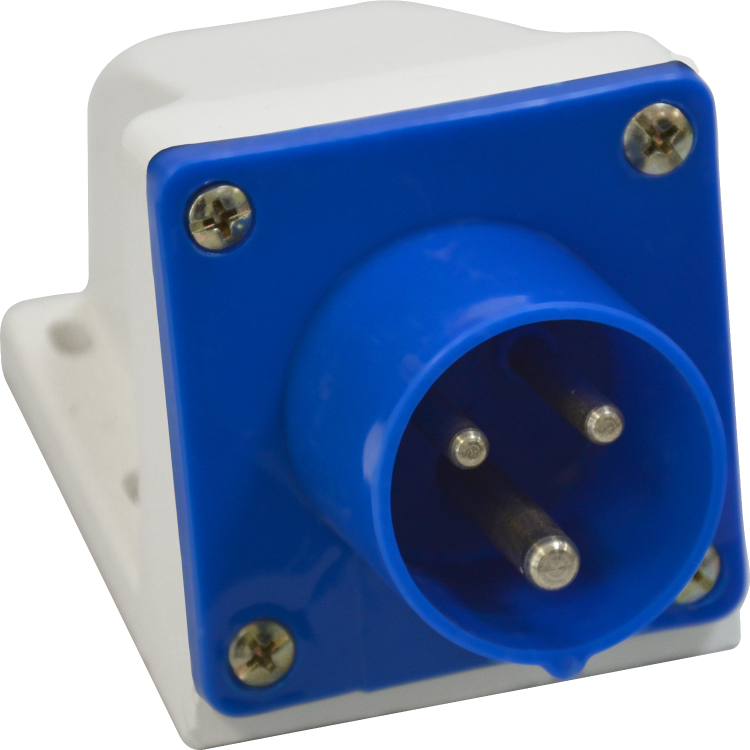

Вилка 513 16А 6h 220AC 2P+PE IP44 для монтажа на поверхность КЭАЗ 241213

Вилка 513-16А-6h-220AC-2P+PE-IP44 для монтажа на поверхность - это надёжный силовой разъём от КЭАЗ, предназначенный для временного или постоянного подключения оборудования с заземлением. Применяется там, где требуется устойчивый контакт при высокой влажности или запылённости, например на производстве, в мастерских или на открытых площадках.

Назначение и область применения

Вилка 513-16А-6h-220AC-2P+PE-IP44 для монтажа на поверхность используется для подключения однофазного оборудования мощностью до 3,5 кВт через кабель с заземляющим проводником. Подходит для устройств, требующих безопасного отключения - сварочных аппаратов, насосов, компрессоров, станков и других машин с металлическим корпусом. Установка на поверхность позволяет легко заменить или обслуживать разъём без вскрытия шкафа или стенового прохода.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Напряжение: 220 В переменного тока
• Количество полюсов: 3 - два рабочих (L+N) + один заземляющий (PE)
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Положение заземляющего контакта: 6 часов - ориентирован вниз при установке
• Ориентация подключения: прямой угол - снижает нагрузку на кабель при изгибе
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: синий - соответствует стандартной цветовой кодировке для сетей 220 В
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 95%
• Нормативный документ: ТУ3424-079-05758109-2014

Совместимость и монтаж

Вилка 513-16А-6h-220AC-2P+PE-IP44 для монтажа на поверхность совместима с розетками того же типа - 3-полюсными, с заземлением и степенью защиты IP44. Монтируется на плоскую поверхность с помощью двух крепёжных отверстий в корпусе. Диаметр отверстия под кабель - 12–16 мм, что подходит для кабелей сечением 1,5–2,5 мм2. Перед монтажом проверьте соответствие сечения жил и плотность затяжки винтов - перегрев возможен при слабом контакте.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-079-05758109-2014 и обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря закрытому корпусу и расположению контактов. Наличие заземления исключает риск поражения током при пробое изоляции. Цветовая кодировка (синий) указывает на применение в сети 220 В, что снижает вероятность путаницы при подключении.

Преимущества

• Высокая прочность корпуса из ударостойкого пластика
• Защита IP44 делает её пригодной для использования в условиях повышенной влажности
• Прямой угол входа кабеля предотвращает его перегиб и повреждение
• Винтовые клеммы обеспечивают надёжный контакт даже при длительной эксплуатации
• Синий цвет и унифицированная форма упрощают идентификацию в комплексе разъёмов

Ограничения применения

• Не предназначен для постоянного подключения к стационарным системам - применяется как кабельная вилка, а не как встраиваемый элемент
• Не рассчитана на работу при температурах ниже −25C или выше +40C
• Не следует использовать в местах с постоянным погружением в воду - IP44 не гарантирует герметичность при погружении
• Не совместима с розетками других типов (например, IEC 60309 или евроконнекторами)

Примеры использования

• Подключение переносного сварочного аппарата на стройплощадке
• Присоединение воздушного компрессора в цеху с влажной средой
• Временное питание насоса для откачки воды в подвале
• Обслуживание станков с металлическими корпусами на заводе

Практические советы

• Выбирайте кабель с сечением не менее 1,5 мм2 для тока 16 А - меньшее сечение вызовет нагрев
• При монтаже используйте кабельную муфту или зажим для фиксации кабеля - это снимет нагрузку с внутренних контактов
• Перед первым включением проверьте надёжность затяжки всех винтов - особенно заземляющего
• Проверяйте целостность заземляющего контакта регулярно - он часто подвергается коррозии в сырых помещениях
• Вилка 513-16А-6h-220AC-2P+PE-IP44 для монтажа на поверхность от КЭАЗ - часть серийного решения Разъемы силовые; рекомендуется использовать с аналогичными розетками этой же серии для совместимости и долговечности
