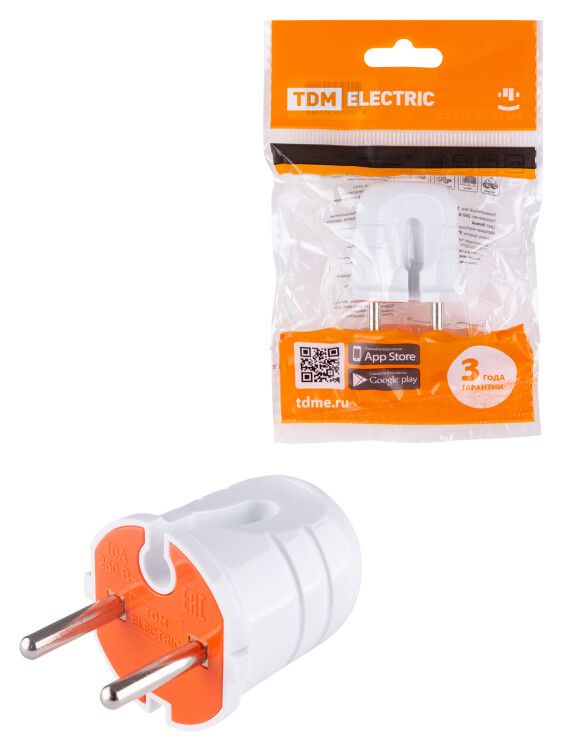

Вилка б/з белая с красной вставкой 10А 250В | SQ1806-0209 TDM

Вилка без защитного контакта белая с красной вставкой 10А 250В от TDM ELECTRIC (артикул sq1806-0209) - это двухполюсный разъем для подключения бытовых приборов без необходимости заземления. Подходит для устройств мощностью до 2,5 кВт, где безопасность обеспечивается за счет изоляции, а не защитного провода.

Назначение и область применения

Вилка без защитного контакта белая с красной вставкой 10А 250В используется для подключения маломощных электроприборов, не требующих заземления. Она соответствует типу CEE 7/17 - универсальному исполнению без контактного заземления, распространённому в Европе и некоторых странах Азии. Применяется там, где оборудование имеет двуполюсную вилку и работает на напряжении до 250 В.

Технические характеристики

• Номинальный ток: 10 А - выдерживает нагрузку до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - рассчитана на работу в сетях с таким напряжением
• Количество полюсов: 2 - фаза и ноль, без заземляющего контакта
• Тип подключения: винтовые зажимы - надёжное соединение с жилами провода до 2,5 мм2
• Материал корпуса: пластик - устойчив к механическим воздействиям и не проводит ток
• Степень защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищает от воды и пыли
• Цвет: белый корпус с красной вставкой - визуальное отличие от других разъёмов, часто применяется для обозначения повышенной опасности или специальных цепей
• Оrientация подключения: прямолинейная - удобна для установки в плотном пространстве

Совместимость и монтаж

Вилка без защитного контакта белая с красной вставкой 10А 250В совместима с розетками типа CEE 7/17 и аналогичными безземельными разъёмами. Для монтажа используйте медные однопроволочные или многожильные провода сечением до 2,5 мм2. Зажимы затягиваются отверткой - не перетягивайте, чтобы не повредить изоляцию жил. Убедитесь, что провод полностью вошёл в зажим и не торчит. После сборки проверьте прочность соединения легким потягиванием.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для бытовой техники, однако не предназначен для использования в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкости - степень защиты IP20 исключает такую возможность. Наличие красной вставки указывает на то, что вилка не является стандартным бытовым элементом - возможно, она используется в системах с особыми режимами работы (например, временные подключения, ремонтные устройства).

Преимущества

• Удобная винтовая система подключения - позволяет использовать провода любого типа, включая многожильные
• Высокая механическая прочность корпуса - выдерживает регулярные подключения и отключения
• Чёткая цветовая маркировка - красная вставка помогает быстро определить тип разъёма на распределительной панели
• Совместимость с международными стандартами - подходит для импортного оборудования с вилками типа C2

Ограничения применения

• Не допускается использование в местах с высокой влажностью, пылью или возможностью брызг - IP20 не обеспечивает защиту от воды
• Запрещено применять для приборов, требующих заземления (например, стиральные машины, холодильники, металлические корпуса электрооборудования)
• Не рекомендуется для постоянной эксплуатации в промышленных условиях - предназначена для бытового и временного подключения
• Не совместима с розетками европейского стандарта Schuko (CEE 7/4) - отсутствие заземляющих контактов делает её несовместимой с этими гнездами

Примеры использования

• Подключение светильников с двуполюсной вилкой
• Присоединение фенов, электронагревателей, кофеварок без заземления
• Временное питание инструментов на стройплощадках (при условии отсутствия риска поражения током через корпус)
• Работа с оборудованием, завезённым из стран, где используются вилки типа CEE 7/17

Практические советы

• Проверяйте соответствие мощности прибора - максимальная нагрузка 2,5 кВт (10 А × 250 В). Перегрузка вызовет нагрев и выход из строя
• Используйте только качественные провода с достаточным сечением - тонкий провод при 10 А будет греться
• Если вилка используется в системе с несколькими разъёмами - помечайте её по цвету или номеру для быстрого обслуживания
• Не заменяйте эту вилку на трёхконтактную, если оборудование не требует заземления - это нарушит сертификацию изделия
• При замене старой вилки - обязательно отключите питание и проверьте отсутствие напряжения тестером
