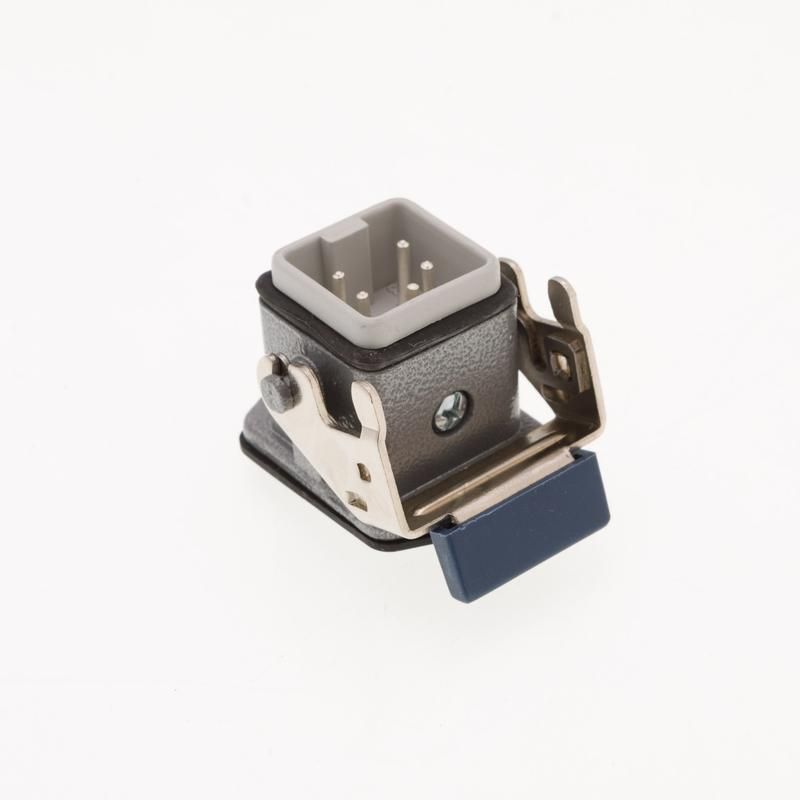

Вилка для панели 5 полюсов 10А EMAS EBM05FM46

Вилка панельная 5-полюсная 10А, степень защиты IP65, ввод нижний, металл от бренда EMAS (артикул ebm05fm46) - надёжный соединитель для промышленной сети, рассчитанный на постоянную нагрузку до 10 А и защищённый от пыли и воды. Подходит для установки в щиты, оборудование и мобильные системы, где важна долговечность и безопасность.

Назначение и область применения

Вилка панельная 5-полюсная 10А используется для подключения переносного оборудования к стационарным сетям. Применяется в условиях повышенной запылённости, сырости или внешнего воздействия - на заводах, в строительных бригадах, на объектах с временными энергоснабжениями. Устанавливается в распределительные щиты, корпуса станков, конвейерные системы и другие устройства, требующие герметичного и прочного контакта.

Технические характеристики

• Число полюсов: 4P+PE (четыре фазы + заземление)
• Номинальный ток: 10 А
• Номинальное напряжение: 250–400 В
• Импульсное выдерживание напряжения: 6 кВ
• Степень защиты: IP65 (полная защита от пыли, устойчивость к струям воды)
• Рабочий температурный диапазон: от –40 C до +125 C
• Сопротивление изоляции: не менее 10 МОм
• Уровень воспламеняемости материала: V0 (самозатухающий)
• Ресурс коммутации: минимум 1 млн циклов
• Механическая стойкость: не менее 500 циклов без потери функциональности
• Корпус: металлический, с электростатическим покрытием
• Тип ввода: нижний

Совместимость и монтаж

Вилка панельная 5-полюсная 10А совместима с соответствующими штепсельными розетками серии EMAS с таким же числом полюсов и типом ввода. Для монтажа требуется отверстие в панели подходящего размера - фиксация осуществляется через один винт на корпусе. Кабель подключается снизу, что позволяет организовать аккуратную проводку внутри щита. Наличие сдвоенных ручек с роликами обеспечивает удобство вставки/извлечения даже в перчатках.

Безопасность и стандарты

Изделие соответствует требованиям стандарта TS EN, что гарантирует соответствие европейским нормам безопасности для промышленных разъёмов. Электростатическое покрытие корпуса предотвращает коррозию и повышает устойчивость к химическому воздействию. Материалы соответствуют классу самозатухающей горючести V0 - исключают распространение пламени при аварии.

Преимущества

• Высокая механическая прочность корпуса из металла - устойчив к ударным нагрузкам
• Защита IP65 позволяет использовать в сырых, пыльных и открытых помещениях
• Долгий срок службы благодаря ресурсу в 1 млн циклов
• Удобная система фиксации - винтовой зажим обеспечивает плотное прилегание к панели
• Подходящий для широкого диапазона температур - работает в холодильных камерах и на жарких участках производства

Ограничения применения

Не предназначен для использования в взрывоопасных средах (не имеет взрывозащиты Ex). Не рекомендуется применять с токами выше 10 А - превышение может вызвать перегрев контактов. Также не следует использовать с кабелями, имеющими внешний диаметр больше допустимого для данного ввода - это нарушит герметичность IP65.

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Закрепление питания на конвейере в пищевой промышленности
• Временная сеть для освещения и инструментов на объектах с открытым доступом
• Системы управления на производстве с частыми перестановками оборудования

Практические советы

• Перед установкой проверьте диаметр отверстия в панели - он должен точно соответствовать размеру корпуса вилки, чтобы сохранить степень защиты IP65
• При подключении кабеля используйте наконечники, соответствующие контактному зажиму - это повысит надёжность соединения
• Не затягивайте фиксирующий винт слишком сильно - можно повредить резьбу или деформировать корпус
• Регулярно проверяйте состояние контактов и резиновых уплотнений - особенно после длительной работы в агрессивной среде
• Для систем с высокой частотой подключения выбирайте именно эту модель - её ресурс в 1 млн циклов значительно превышает бытовые аналоги
