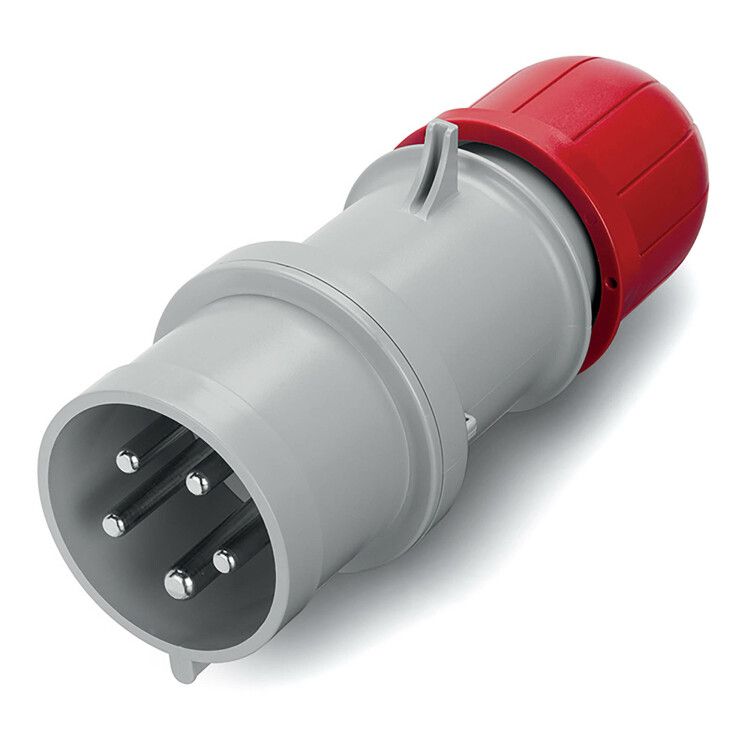

Вилка кабельная Quadro 32А 400В IP44 3P+E+N DKC DIS2133237

Вилка кабельная 32А 3P+E+N 400В IP44 от бренда DKC (ДКС), артикул dis2133237, предназначена для надёжного разъёмного подключения промышленного оборудования к сети 400 В. Эта вилка обеспечивает безопасную передачу энергии с защитой от пыли и брызг воды, подходит для постоянной эксплуатации в сложных условиях.

Назначение и область применения

Вилка кабельная 32А 3P+E+N 400В IP44 применяется для подключения переносного или стационарного электрооборудования к распределительным сетям с трёхфазным напряжением 400 В. Она используется там, где требуется частое отключение и подключение - например, на производственных линиях, сварочных аппаратах, насосах, компрессорах, конвейерах и других устройствах мощностью до 12–14 кВт.

Технические характеристики

• Номинальный ток: 32 А
• Рабочее напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 5 (3 фазы L1, L2, L3 + N + PE)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех направлений
• Сечение кабеля: до 2,5 мм2
• Материал корпуса: полиамид - устойчив к ударам, химикатам и температурным колебаниям
• Цвет: красный - соответствует стандарту для трёхфазных соединений
• Температура эксплуатации: от –25 C до +40 C
• Габариты: 73×73×179 мм
• Ударопрочность: класс 5 - выдерживает механические нагрузки в промышленной среде
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет на солнце
• Заземляющий контакт: расположен в положении “6 часов” - совместим с большинством промышленных розеток
• Подключение проводов: винтовые клеммы - надёжный и проверенный метод
• Кабельный ввод: уплотнительная гайка - позволяет закрепить кабель любого диаметра до 8–10 мм

Совместимость и монтаж

Вилка кабельная 32А 3P+E+N 400В IP44 совместима с любыми розетками стандарта CEE 32A/400V, в том числе серий Quadro от DKC. Для монтажа необходимо:

• Зафиксировать кабель через уплотнительную гайку - плотно затянуть, чтобы исключить проскальзывание и попадание влаги;
• Зачистить жилы на 8–10 мм и вставить в соответствующие клеммы (L1, L2, L3, N, PE);
• Закрутить винты равномерно, без излишнего усилия - переусилие может повредить медные жилы;
• Проверить правильность подключения по цветовой маркировке: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный.

Не используйте кабели с сечением менее 2,5 мм2 - это снижает допустимую нагрузку и увеличивает нагрев.

Безопасность и стандарты

Вилка соответствует требованиям IEC 60309-2 для промышленных разъёмов. Материал корпуса выдерживает температуру до +960 C при тестировании на пожаробезопасность (GWFI), что предотвращает распространение пламени при перегрузках. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической фиксации в розетке.

Преимущества

• Высокая герметичность IP44 - работает даже во влажных помещениях и на открытых площадках
• Полиамидный корпус - не деформируется при ударах, не корродирует, долговечен
• Удобный винтовой зажим - не требует специальных инструментов, легко обслуживается
• Красный цвет - сразу отличается от однофазных соединений, снижает риск ошибок при подключении
• Устойчивость к УФ - сохраняет целостность при длительном воздействии солнца

Ограничения применения

• Не предназначен для работы при температурах ниже –25 C - материал становится хрупким
• Не следует использовать в средах с постоянным погружением в воду - IP44 не гарантирует герметичность при погружении
• Не подходит для кабелей с сечением более 2,5 мм2 - уплотнительная гайка не рассчитана на больший диаметр
• Не рекомендуется применять в местах с постоянными вибрациями без дополнительной фиксации - возможна потеря контакта
• Не является автоматическим устройством - не защищает от перегрузок или КЗ; нужен внешний защитный аппарат

Примеры использования

• Подключение сварочного аппарата к мобильному щиту на стройплощадке
• Электропитание циркулярной пилы на деревообрабатывающем участке
• Передвижной компрессор на заводе с системой воздушного охлаждения
• Использование в качестве временного питания для испытательных стендов
• Подключение насосов в пищевой промышленности, где важна чистота и влагозащита

Практические советы

• Перед каждым подключением проверяйте состояние контактов - окисление или оплавление требуют замены
• При использовании в холодных условиях прогрейте вилку до комнатной температуры перед первым включением
• Не допускайте перегибов кабеля у входа - это вызывает внутренние повреждения жил
• Для многократного подключения выбирайте модели с фиксатором - хотя эта вилка не имеет его, можно дополнительно установить пластиковую защёлку
• Храните в сухом месте - даже при IP44 длительное воздействие влаги внутри корпуса может привести к коррозии контактов
• При замене всегда используйте оригинальные запчасти DKC - несовместимые элементы нарушают герметичность и безопасность
