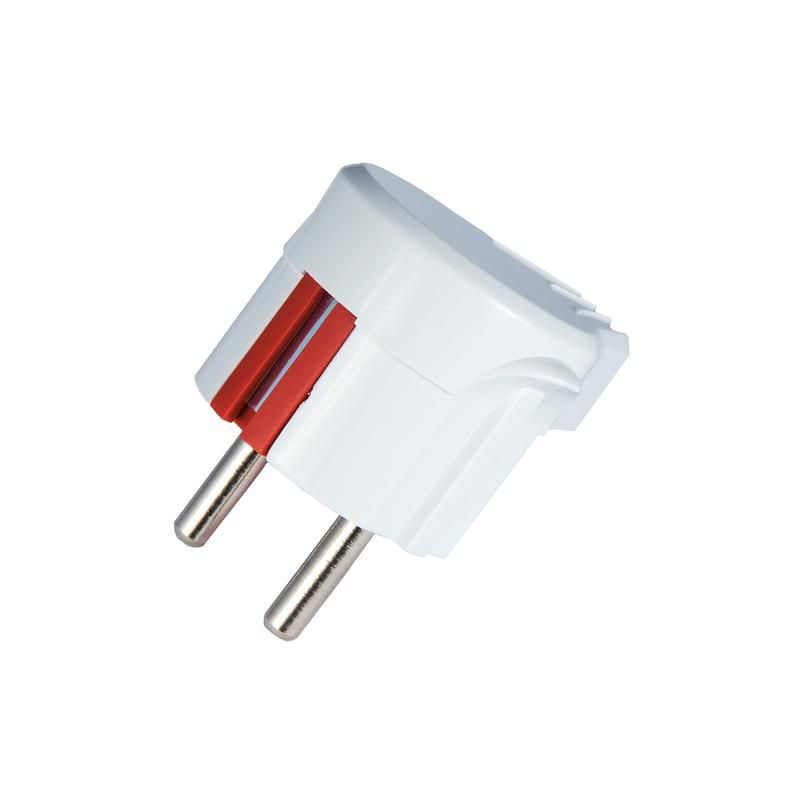

Вилка Г-образная Accessories с заземл. LEZARD 715-0301-603

Вилка Г-образная с заземлением LEZARD артикул 715-0301-603 предназначена для надёжного подключения оборудования с заземлением в условиях повышенной нагрузки и вибрации. Её компактная G-образная форма обеспечивает устойчивую фиксацию в розетках, снижая риск случайного выдергивания.

Назначение и область применения

Эта вилка используется там, где важна механическая устойчивость соединения: на производстве, в мастерских, на объектах с постоянными вибрациями или частой перестановкой оборудования. Подходит для устройств мощностью до 16 А, требующих защиты от поражения током через заземление. Применяется с кабелями с трёхжильным проводом: фаза, ноль, земля.

Технические характеристики

• Тип контактов: три - L (фаза), N (ноль), PE (заземление)
• Номинальный ток: 16 А
• Номинальное напряжение: 250 В AC
• Форма корпуса: Г-образная - угол между штырями и хвостовиком 90°
• Материал корпуса: термостойкий пластик (UL94 V-2)
• Цвет: чёрный
• Посадочная габаритная высота: 82 мм (по оси хвостовика)
• Размер штырей: стандартные для европейской системы Schuko

Совместимость и монтаж

Вилка совместима с розетками типа F (Schuko) и CEE 7/4. Для монтажа требуется зачистить жилы кабеля на 8–10 мм и затянуть зажимы винтами внутри корпуса. Кабель должен иметь внешний диаметр 6–12 мм. Убедитесь, что заземляющий проводник (жёлто-зелёный) подключён именно к контакту PE - он расположен на верхнем штыре. Неправильное подключение исключает работу защиты.

Безопасность и стандарты

Соответствует требованиям EN 60309-2 и ГОСТ Р МЭК 60309-2. Конструкция предотвращает случайное касание токоведущих частей при подключении. Корпус выполнен из самозатухающего материала, устойчивого к нагреву до 130 C.

Преимущества

• G-образная форма снижает нагрузку на кабель - меньше изгибов и перегибов при эксплуатации
• Усиленные контактные группы обеспечивают долгий срок службы даже при частых подключениях
• Чётко выделенный заземляющий контакт минимизирует риск ошибок при сборке
• Корпус плотно закрывается, защищая внутренние элементы от пыли и влаги

Ограничения применения

• Не предназначен для работы в средах с агрессивными химическими веществами
• Не рассчитана на постоянную эксплуатацию при температуре ниже –25 C - материал становится хрупким
• Не следует использовать с оборудованием, потребляющим более 16 А - возможен перегрев и оплавление контактов
• Не подходит для установки в открытых местах без дополнительной защиты от осадков

Примеры использования

• Стационарные сварочные аппараты
• Промышленные насосы и компрессоры
• Оборудование на конвейерах и станках с вибрацией
• Переносные электроинструменты с металлическим корпусом

Практические советы

• При замене вилки всегда проверяйте целостность заземления - используйте тестер или пробник
• Выбирайте кабель с достаточным сечением (минимум 1,5 мм2 для 16 А); слишком тонкий провод вызывает перегрев
• Избегайте растяжения кабеля - G-образная форма работает эффективнее, когда кабель свободно лежит, а не натянут
• Проверяйте соответствие вилки и розетки - не все розетки с заземлением подходят для G-образных вилок; лучше использовать оригинальные пары LEZARD 715-0301-603
