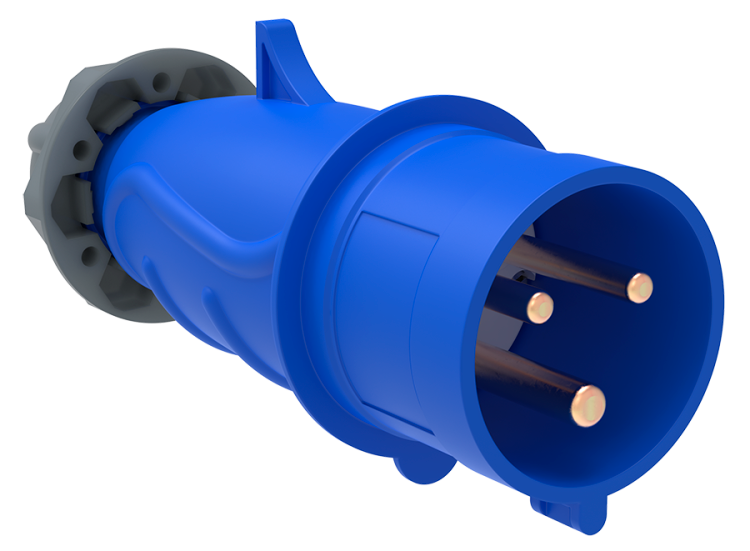

Вилка переносная ССИ-013 16А-6ч/200-250В 2Р+РЕ IP44 MAGNUM | PSN01-016-3 IEK

Вилка кабельная 16А 2Р+РЕ 220В-250В 6ч IP44 ССИ-013 от бренда IEK - это надёжный силовой разъём серии MAGNUM для подключения мобильного и промышленного оборудования. Разработан с учётом требований стандартов, обеспечивает устойчивый контакт даже в сложных условиях эксплуатации.

Назначение и область применения

Вилка кабельная 16А 2Р+РЕ 220В-250В 6ч IP44 ССИ-013 предназначена для подключения переносного и передвижного электрооборудования к сети 220–250 В. Подходит для работы в условиях повышенной запылённости и влаги благодаря защите IP44. Применяется на стройплощадках, в цехах, на турбазах, в пунктах проведения массовых мероприятий, а также для питания электроинструмента, сварочных аппаратов, компрессоров и других устройств с мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при напряжении 220 В
• Напряжение: 220–250 В, частота 50/60 Гц - совместима с сетями РФ и Европы
• Количество полюсов: 3 (2 фазы + заземление) - соответствует стандарту CEE
• Степень защиты: IP44 - защищена от брызг воды и частиц пыли размером более 1 мм
• Положение заземляющего контакта: 6 часов - ориентирована горизонтально, что снижает риск случайного отсоединения
• Диапазон сечений кабеля: 1,0–2,5 мм2 - подходит для медных жил стандартного сечения
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение
• Кабельный ввод: уплотнительная гайка - герметично фиксирует кабель, предотвращает провисание и вытягивание
• Материал корпуса: пластик - ударопрочный, термостойкий, не поддерживающий горение
• Цвет: синий - стандартный цвет для силовых разъёмов, легко отличить от осветительных
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля без изгибов

Совместимость и монтаж

Вилка кабельная 16А 2Р+РЕ 220В-250В 6ч IP44 ССИ-013 совместима с розетками стандарта CEE 16A (синего цвета, 6-часового положения). Для монтажа:

• Подготовьте кабель с сечением 1,0–2,5 мм2 - не используйте жилы меньше или больше указанного диапазона
• Снимите внешнюю изоляцию, зачистите жилы на 8–10 мм
• Закрепите кабель через уплотнительную гайку - она должна плотно прилегать к оболочке
• Затяните винты клемм равномерно - переусиливать нельзя, чтобы не повредить контакт
• Проверьте механическую прочность соединения - потяните кабель, убедитесь, что он не выскальзывает

Не рекомендуется использовать с кабелями с алюминиевыми жилами - возможен окислительный процесс и потеря контакта.

Безопасность и стандарты

Вилка ССИ-013 соответствует требованиям ГОСТ IEC 60309-2, EN 60309-2 и другим нормам для промышленных разъёмов. Наличие заземления (РЕ) обеспечивает защиту от поражения током при пробое изоляции. Корпус выполнен из самозагасающего пластика, не распространяет пламя. Уплотнительная гайка и степень защиты IP44 снижают риск короткого замыкания при работе во влажной среде.

Преимущества

• Конструкция разработана инженерами IEK с учётом реальных условий эксплуатации - надёжнее аналогов
• Герметичный кабельный ввод исключает попадание влаги внутрь корпуса
• Фиксация заземляющего контакта в положении 6 часов препятствует некорректному введению в розетку
• Производится в России - контроль качества на всех этапах сборки
• Высокая механическая прочность корпуса - выдерживает падения и удары на стройплощадках

Ограничения применения

• Не предназначен для постоянной установки - используется как временное или переносное подключение
• Не допускается использование в помещениях с температурой ниже -25C - материал становится хрупким
• Не подходит для подключения оборудования с импульсными нагрузками выше 16 А (например, некоторые инверторные сварочные аппараты)
• Не следует использовать с кабелями сечением менее 1,0 мм2 - риск перегрева и оплавления контактов

Примеры использования

• Переносной сварочный аппарат на стройке
• Электроинструмент (болгарка, перфоратор) на объекте без стационарной розетки
• Освещение и оборудование в бытовке на автостоянке
• Электропитание временного кассового аппарата на фестивале
• Компрессор для pneumatic инструмента на производстве

Практические советы

• Выбирайте вилку ССИ-013 только с розеткой того же типа - не смешивайте с другими стандартами (например, Schuko)
• При использовании в сыром месте регулярно проверяйте состояние уплотнительной гайки - при необходимости заменяйте её
• Не вставляйте вилку с усилием - если не входит, проверьте соответствие розетки и вилки
• После каждого использования протирайте контакты сухой тряпкой - удаление грязи продлевает срок службы
• Для многократного использования лучше выбирать модели с фиксатором - хотя в этой версии его нет, можно дополнительно закрепить шнур хомутом
