Вилка кабельная 16А 2Р 24В IP44 4422 I 4422-Bals Bals

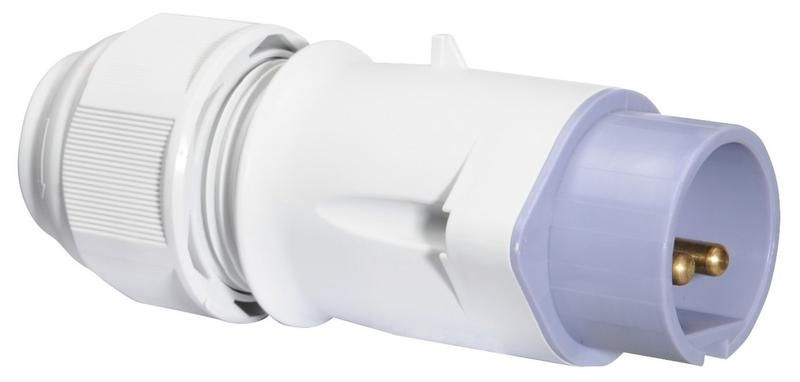

Вилка кабельная Bals 4422 предназначена для надёжного подключения оборудования с напряжением до 24 В и током до 16 А. Подходит для временных и постоянных соединений в условиях повышенной запылённости, где требуется защита от брызг воды. Материал корпуса и степень защиты IP44 делают её устойчивой к воздействию окружающей среды.

Назначение и область применения

Вилка кабельная Bals 4422 используется для подключения маломощного электрооборудования, работающего на напряжении 24 В. Применяется там, где нужна безопасная и защищённая точка подключения: в автоматизированных системах, на конвейерах, в станках с низковольтным управлением, в испытательных стендах, на объектах с высокой влажностью или пылью.

Технические характеристики

• Максимальный ток: 16 А - позволяет подключать устройства мощностью до 384 Вт при 24 В;
• Количество полюсов: 2 - для цепей с одним фазовым проводом и нулём (без заземления);
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и от брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение с жилами кабеля;
• Тип кабельного ввода: уплотнительная гайка - позволяет закрепить кабель любого диаметра в пределах допустимого и обеспечивает герметичность;
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток;
• Оrientация подключения: прямая - удобна для компактной установки в ограниченном пространстве;
• Цвет: лиловый - отличает изделие от других типов вилок, упрощает визуальную идентификацию в сложных системах.

Совместимость и монтаж

Вилка Bals 4422 совместима с кабелями, имеющими внешний диаметр, соответствующий размеру уплотнительной гайки - перед монтажом проверьте соответствие диаметра изоляции кабеля спецификациям производителя. Для монтажа используйте отвёртку: затягивайте винты равномерно, чтобы не повредить контакты. Убедитесь, что жилы зачищены на 5–7 мм и не выступают за пределы клеммы. Кабельный ввод плотно затягивается рукой, затем дополнительно - ключом, но без перегруза.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP44 гарантирует работу в помещениях с повышенной влажностью и пылью, однако не предназначено для постоянного контакта с водой или погружения. Не применяйте в взрывоопасных зонах или при температуре выше +55 C - материал корпуса теряет прочность.

Преимущества

• Надёжное крепление кабеля благодаря уплотнительной гайке - исключает случайное выдергивание;
• Простота монтажа и обслуживания - доступ к клеммам без инструментов после снятия крышки;
• Яркая окраска (лиловый цвет) снижает риск путаницы с другими разъёмами в системе;
• Пластиковый корпус не требует дополнительной антикоррозийной обработки и легко моется.

Ограничения применения

• Не предназначен для работы при напряжении выше 24 В - возможен пробой изоляции;
• IP44 не обеспечивает защиту от струй воды или погружения - не использовать на улице под дождём;
• Не рассчитана на частые подключения/отключения - рекомендовано для стационарных соединений;
• Отсутствует заземляющий контакт - нельзя применять с оборудованием, требующим защитного заземления.

Примеры использования

• Подключение сенсоров и приводов на конвейере с питанием 24 В;
• Разъём для тестирования плат управления в мастерской;
• Электропитание освещения в цеху с периодической мойкой оборудования;
• Передвижные станки с низковольтным управлением, где необходима быстрая замена кабеля.

Практические советы

• Выбирайте кабель с медными жилами сечением не менее 1,5 мм2 - этого достаточно для 16 А при 24 В;
• Проверяйте целостность уплотнительной гайки перед каждым монтажом - трещины снижают защиту IP44;
• Если вилка Bals 4422 используется в системе с несколькими аналогичными разъёмами, пометьте каждый - лиловый цвет помогает, но не всегда достаточен;
• Не используйте адаптеры или переходники - они нарушают герметичность и увеличивают риск нагрева контактов.
