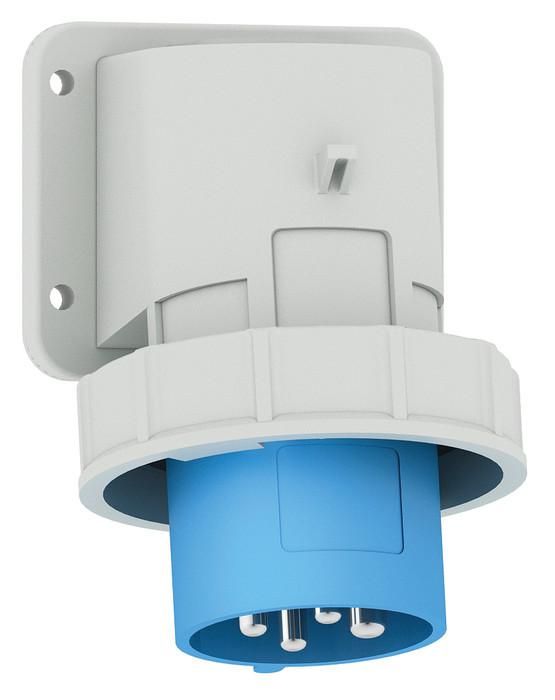

Вилка настенная 32A 4p(3р+PЕ) 9h 230V IP67 2694 I 2694-Bals Bals

Вилка настенная Bals 2694 предназначена для надёжного подключения мощного оборудования к сети 230 В. Её высокая степень защиты IP67 и угловая конструкция делают её подходящей для использования в сложных условиях - на улице, в цехах, на объектах с повышенной запылённостью или влажностью.

Назначение и область применения

Вилка настенная Bals 2694 используется для временного или постоянного подключения трёхфазного оборудования с заземлением. Подходит для промышленных устройств, требующих тока до 32 А: сварочных аппаратов, компрессоров, насосов, станков, конвейеров и других машин с трёхфазным питанием и защитным проводником PE.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки до 7,4 кВт при 230 В (трёхфазная сеть)
• Напряжение: 230 В - рассчитана на работу в однофазной и трёхфазной сетях с рабочим напряжением до 250 В
• Количество полюсов: 4 (3P + PE) - три фазы L1, L2, L3 и один контакт заземления PE
• Степень защиты: IP67 - полностью защищена от пыли и может кратковременно выдерживать погружение в воду до 1 метра на 30 минут
• Конструкция: настенная - монтируется на стену или панель, не требует установки в шкаф
• Тип подключения: винтовой зажим - удобен для многожильных и одножильных проводов, позволяет плотно закрепить жилы без специальных инструментов
• Ориентация подключения: угловая - выход кабеля направлен под углом 90°, снижает риск перегиба и износа шнура
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, долговечен
• Цвет: синий - соответствует цветовой стандартизации для трёхфазных соединений
• Положение заземляющего контакта: 9 часов - контакт PE расположен слева при взгляде на лицевую сторону, что обеспечивает совместимость с большинством промышленных штекеров

Совместимость и монтаж

Вилка Bals 2694 совместима с любыми штекерами 32 A, 4P (3P+PE) с аналогичной геометрией контактов. Для монтажа требуется подготовить отверстие в стене под корпус и подключить провода через заднюю крышку. Угловая форма позволяет легко направить кабель вниз или вбок, минимизируя механическую нагрузку на точки входа. Диаметр входа кабеля - до 18 мм. Перед монтажом обязательно отключите питание и проверьте соответствие сечения проводов требованиям для 32 А (минимум 4–6 мм2 медных жил).

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309 для промышленных соединителей. Конструкция исключает случайное подключение к бытовым розеткам благодаря крупным контактам и специальной форме. Наличие заземляющего контакта в положении 9 часов гарантирует правильную полярность и безопасность при использовании в системах TN-S и TT.

Преимущества

• Высокая защита IP67 - работает даже в дождь, на открытых площадках и в помещениях с частой мойкой
• Угловая форма - предотвращает перегибы кабеля, продлевает срок службы подключаемого шнура
• Винтовые зажимы - позволяют надёжно закрепить провода без опрессовки, подходят для разных типов жил
• Синий цвет - сразу указывает на трёхфазное подключение, снижает вероятность ошибки при обслуживании
• Простая установка - не требует специального инструмента, подходит для монтажа в полевых условиях

Ограничения применения

• Не предназначен для постоянного подключения к сети без отключения - рекомендовано использовать с автоматическими выключателями
• Не следует применять в средах с агрессивными химикатами (например, кислоты, щёлочи) - материал корпуса устойчив, но не ко всем веществам
• Работает только при температуре от -25C до +55C - не подходит для экстремально холодных условий без дополнительного обогрева
• Запрещено использовать с током выше 32 А - возможен перегрев и повреждение контактов

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Электропитание воздушного компрессора в автосервисе
• Присоединение насосной группы на водозаборном узле
• Переменный источник питания для тестирования промышленных станков
• Временные подключения на объектах с ограниченным доступом к распределительному щиту

Практические советы

• Выбирайте кабель с сечением не менее 4 мм2 для каждой фазы и 6 мм2 для PE - это обеспечит безопасную передачу тока 32 А
• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые зажимы
• Проверяйте герметичность после установки - убедитесь, что крышка плотно закрыта и резиновое уплотнение не деформировано
• Для длительной работы в сыром месте используйте дополнительно термоусадочные трубки на концах проводов внутри корпуса
• Обязательно помечайте вилку Bals 2694 биркой с указанием нагрузки и ответственного лица - особенно в коллективных помещениях
