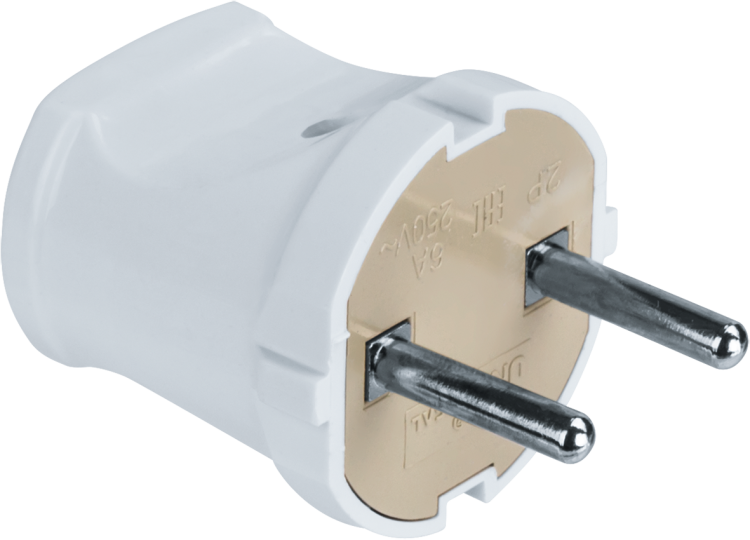

Вилка прямая 61 358 NCA-PL01-6A-X-WH без заземл. бел. Navigator 61358 20650

Вилка прямая без заземления белая NCA-PL01-6A-X-WH от бренда Navigator - это надёжное соединение для бытовых и промышленных устройств, работающих в однофазной сети 220–250 В. Простая конструкция, совместимость с кабелями 0,5–2,5 мм2 и термостойкий корпус делают её популярным решением для сборки удлинителей и замены повреждённых вилок.

Назначение и область применения

Вилка NCA-PL01-6A-X-WH предназначена для подключения однополюсных электроприборов к бытовой и промышленной сети переменного тока 220–250 В, 50 Гц. Подходит для устройств мощностью до 1,3 кВт. Часто используется при изготовлении и ремонте сетевых удлинителей, переносок, а также для прямого подключения маломощного оборудования - принтеров, зарядных устройств, светильников, фенов, компьютеров.

Технические характеристики

• Номинальный ток: 6 А
• Рабочее напряжение: 220 В (макс. 250 В)
• Частота: 50 Гц
• Количество полюсов: 2 (фаза и ноль)
• Тип подключения: винтовые зажимы (клеммы)
• Сечение кабеля: 0,5 – 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от воды и пыли)
• Материал корпуса: термопласт, латунь, ударопрочный пластик
• Рабочий температурный диапазон: от -40 C до +40 C
• Цвет: белый
• Оrientация: прямолинейная (без угла)
• Количество постов: 1

Совместимость и монтаж

Вилка NCA-PL01-6A-X-WH совместима с любыми двухпроводными шнурами сечением 0,5–2,5 мм2. Для монтажа необходимо зачистить конец провода на 8–10 мм, вставить его в клемму и затянуть винт усилием, достаточным для плотного контакта - без перегрузки. Корпус разборный: достаточно открутить два винта, чтобы получить доступ к клеммам. Установка возможна как на новом удлинителе, так и при замене старой вилки. Обязательно проверьте соответствие сечения кабеля - использование провода меньше 0,5 мм2 может вызвать перегрев, больше 2,5 мм2 - не войдёт в клемму.

Безопасность и стандарты

Изделие соответствует типу CEE 7/17 - универсальной вилке без заземления, распространённой в Европе и странах СНГ. Материалы корпуса имеют огнестойкие свойства, что снижает риск возгорания при перегрузках. Однако IP20 не обеспечивает защиту от влаги - использовать влажных помещениях (ванная, улица, цех с орошением) запрещено. Напряжение выше 250 В недопустимо.

Преимущества

• Удобный винтовой контакт - надёжное соединение даже при вибрациях
• Высокая термостойкость материалов позволяет работать при экстремальных температурах
• Легко разбирается - удобно для ремонта и модификации
• Белый цвет хорошо сочетается с большинством корпусов удлинителей и техники
• Поддерживается серия NCA-PL - все комплектующие этой линейки взаимозаменяемы

Ограничения применения

• Не предназначен для устройств с заземлением - нельзя использовать с техникой типа I (трёхконтактной)
• Запрещено применение во влажных средах, на улице, в местах с высокой запылённостью
• Не рассчитана на постоянную нагрузку выше 6 А - при использовании с нагревательными приборами (утюги, обогреватели) следите за потребляемой мощностью
• Не подходит для многожильных кабелей с сечением более 2,5 мм2 - жилы не поместятся в клемме

Примеры использования

• Сборка домашнего удлинителя с двумя розетками и выключателем
• Замена сломанной вилки на настольном фене или кофеварке
• Подключение светодиодной ленты через внешний блок питания
• Электрооборудование в офисе: принтер, сканер, монитор
• Передвижные устройства на производстве: тестеры, миксеры, малогабаритные насосы

Практические советы

• При монтаже всегда используйте кабель с медными жилами - алюминий плохо держится в винтовых клеммах
• Проверяйте качество контакта после установки: потяните за провод - он не должен легко выскакивать
• Если вилка греется при работе - немедленно отключите оборудование; возможно, выбран слишком тонкий кабель или плохой контакт
• Для долговечности не закручивайте винты с избыточным усилием - можно повредить резьбу
• Артикулы 20650 и 61358 - это один и тот же продукт, просто разные номера в каталогах. Выбирайте по наличию.
