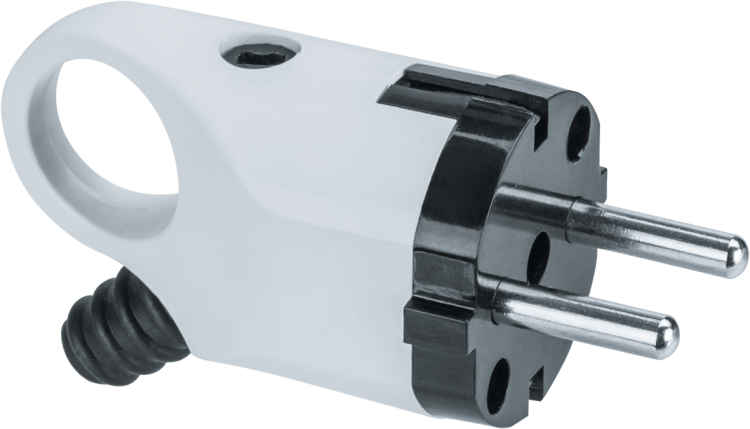

Вилка угловая 61 361 NCA-PL03-16A-E-WH с заземл. бел. Navigator 61361 20653

Вилка угловая с защитным контактом 16А белая от Navigator — надёжное решение для подключения бытовых и промышленных устройств к однофазной сети 250 В / 50 Гц. Артикулы 61361 и 20653 соответствуют серии NCA-PL и подходят для постоянного монтажа в условиях умеренного климата.

Назначение и область применения

Вилка угловая с защитным контактом 16А белая используется для подключения электроприборов к розеткам через шнур питания. Подходит для оборудования, требующего заземления: компьютеров, принтеров, светильников, малой техники на производстве. Угловая форма позволяет удобно размещать вилку в плотных местах — за мебелью, в щитках, рядом со стенами. Применяется в системах, где важна компактность и безопасность.

Технические характеристики

• Номинальный ток: 16 А — выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В — совместима с сетью 220–240 В
• Частота: 50 Гц — оптимизирована для российских и европейских сетей
• Количество полюсов: 3 — фаза, ноль, защитное заземление
• Тип подключения: винтовые зажимы — надёжное крепление проводов
• Максимальное сечение кабеля: 0,5–2,5 мм² — подходит для гибких и жестких проводов
• Степень защиты: IP20 — предохраняет от случайного касания пальцами, но не от воды и пыли
• Рабочий температурный диапазон: от –40 °C до +40 °C — работает в холодных помещениях и теплых цехах
• Материал корпуса: пластик — легкий, устойчив к механическому воздействию
• Изоляция: ударопрочный пластик — снижает риск повреждений при монтаже
• Цвет: белый — сочетается с большинством интерьеров и корпусами оборудования
• Угол подключения: наклонный — экономит место при установке

Совместимость и монтаж

Вилка совместима с любыми розетками стандарта Schuko (CEE 7/7) и аналогичными типами с заземляющим контактом. Для монтажа требуется отвертка: провода вставляются в клеммы и затягиваются винтами. Обязательно соблюдайте полярность: фаза — L, ноль — N, заземление — PE. Диаметр входного отверстия рассчитан под кабели сечением до 2,5 мм² — более толстые провода не войдут. Не используйте с многожильными проводами без наконечников — возможен перегрев.

Безопасность и стандарты

Вилка соответствует требованиям безопасности для бытовых и коммерческих применений. Наличие защитного контакта обеспечивает отвод тока утечки, что снижает риск поражения электрическим током. Однако степень защиты IP20 не допускает использование во влажных средах — не применяйте в банях, на улице или в цехах с брызгами воды. Серия NCA-PL прошла внутренние испытания Navigator Group на соответствие нормам IEC 60884-1.

Преимущества

• Угловая форма уменьшает нагрузку на шнур — меньше изгибов и перегибов
• Ударопрочный материал увеличивает срок службы при частом использовании
• Простой винтовой зажим — легко обслуживать без специнструментов
• Белый цвет маскирует загрязнения и хорошо смотрится в интерьере
• Подходит для замены старых вилок в удлинителях и оборудовании

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях — IP20 недостаточно
• Не использовать с мощностью выше 3,5 кВт — риск перегрева и деформации
• Не подходит для кабелей сечением больше 2,5 мм² — не влезут в клеммы
• Не рекомендовано для промышленных машин с высокими импульсными нагрузками — лучше выбрать промышленную серию с IP44+
• Не следует использовать в качестве временной вилки для сварочных аппаратов или нагревателей — нужна повышенная прочность

Примеры использования

• Подключение офисного компьютера к розетке за столом
• Фиксация вилки в удлинителе для освещения мастерской
• Замена поврежденной вилки на электроинструменте (дрель, шлифмашинка)
• Монтаж в распределительном щите для подключения контрольного оборудования
• Использование в медицинском оборудовании класса II (при условии сухого помещения)

Практические советы

• Перед монтажом проверьте сечение кабеля — если провод тоньше 0,5 мм², он может плохо держаться в клемме
• Затягивайте винты равномерно — слабый контакт вызывает нагрев, слишком сильный — повредит изоляцию
• При сборке удлинителя используйте вилку только с заземлённой розеткой — без этого теряется смысл защитного контакта
• Не закручивайте вилку вплотную к стене — оставьте 1–2 см свободного места для доступа
• Если вам нужна защита от влаги — выбирайте модели серии NCA-SKR или NCA-BLR с IP44, хотя они отличаются по материалу (каучук)
